阿基米德螺旋线齿状盘形机械结构

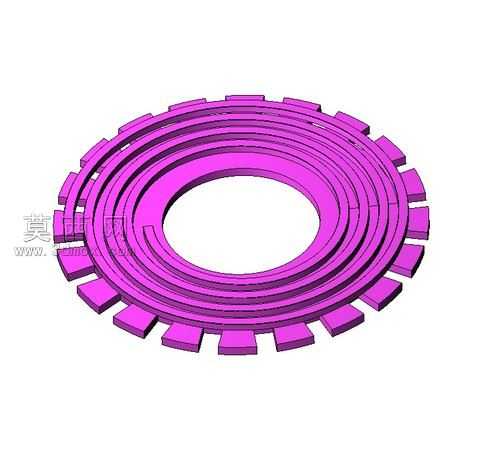

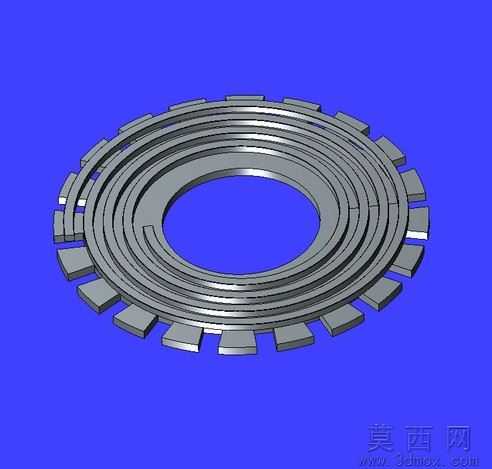

本作品为基于阿基米德螺旋线原理设计的盘形齿状机械构件三维模型，建模阶段以阿基米德螺线的极坐标参数方程为核心数学依据，先在三维建模软件的草图环境中精准绘制多圈连续的螺旋轮廓线，通过约束控制每一圈螺线的间距均匀一致，保证螺旋轨迹的几何精度符合机械传动类构件的设计要求。完成螺旋线主体轮廓后，沿螺旋线的外沿均匀排布矩形凸齿结构，每一个凸齿的尺寸、间距、突出高度都经过参数化约束，确保所有齿形沿圆周方向分布均匀，不存在错位或尺寸偏差。建模过程中采用实体拉伸命令将二维螺旋草图与齿形轮廓沿垂直方向拉伸为等厚度的实体盘件，同时对盘件的中心圆孔进行同轴度约束，保证中心孔与外沿螺旋结构、齿形结构的同轴度误差控制在合理范围内，满足后续装配的基准要求。材质渲染阶段选用金属合金钢材质，通过调整材质的粗糙度、金属度参数模拟真实机械加工后的金属表面质感，搭配蓝色纯色背景突出构件本身的结构特征，渲染时采用柔和的环境光搭配定向补光，清晰展现螺旋槽的分层结构与凸齿的立体轮廓，避免阴影过重遮挡结构细节。结构设计上，该构件可作为螺旋输送、精密分度、微动调节类机械装置的核心功能零件，多圈连续的螺旋槽可实现平稳的线性进给传动，外沿的均匀凸齿可配合棘轮、棘爪结构实现单向止动或步进传动功能，整体盘形结构紧凑，传动过程中运行平稳无冲击，适合对传动精度有一定要求的轻载机械场景。设计思路围绕阿基米德螺线等速进给的运动特性展开，在保证螺旋线几何精度的前提下优化齿形与盘体的连接结构，避免应力集中问题，同时简化建模特征树的逻辑结构，方便后续根据不同的使用场景调整螺距、齿形尺寸、盘体厚度等参数，提升模型的可复用性与参数化修改效率。
