工业垂直重型电缆敷设梯架结构设计

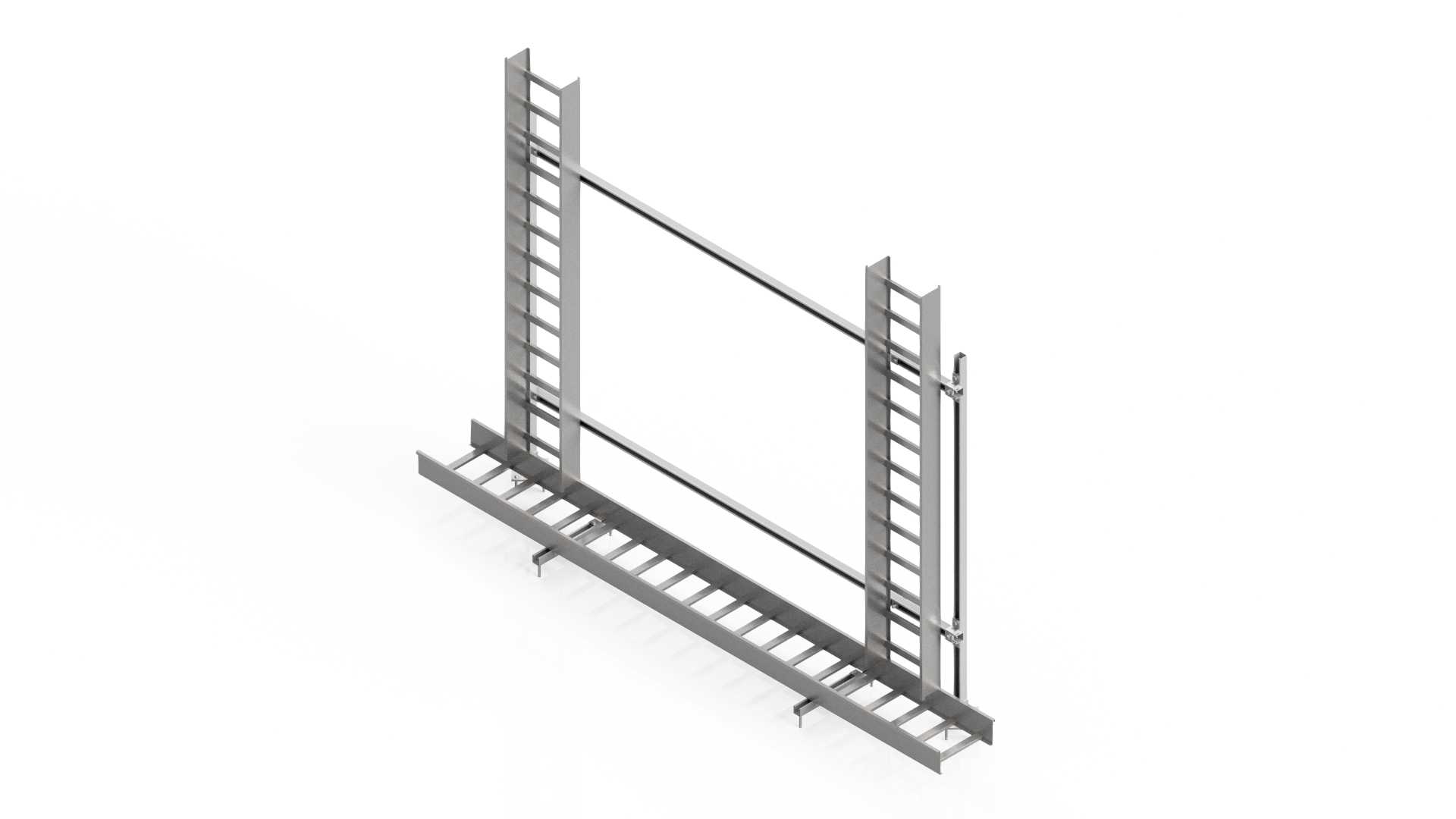

　　横向踏步采用等间距排布，间距控制在200毫米区间，这个尺寸既能够保证电缆敷设时不会出现相邻踏步间的线缆垂度过大问题，也能给施工人员临时踩踏、线缆绑扎操作提供足够的支撑点，踏步表面做防滑压型处理，即便施工人员佩戴防滑劳保鞋操作，也能避免踩滑风险。梯架底部设置的安装支脚是结构受力的关键传递部件，支脚采用折弯焊接结构，与竖向主梯梁采用满焊连接，焊接位置做去应力处理，避免长期承重出现焊缝开裂，支脚上预留的长条形安装孔能够适配土建预埋钢板、钢结构立柱上的安装螺栓位置偏差，降低现场安装的对位难度，安装孔周边做沉台处理，螺栓紧固后螺母不会突出梯架内侧，避免刮伤电缆外护套。在工业厂区竖向布线、高层建筑电气井道、大型设备集群线缆排布场景中，垂直重型电缆梯是承担大规格动力电缆、多回路控制电缆竖向承载与规整排布的核心构件，区别于普通轻型走线架，这类梯架需要适配长距离垂直敷设的载荷需求，解决大截面电缆自重带来的下坠、排布散乱问题，同时要预留后期线缆检修、新增回路的操作空间。从结构设计逻辑来看，这款梯架采用双侧主梯梁搭配横向踏步的框架式结构，两侧竖向主梯梁采用等截面冷弯型材加工，型材截面的抗弯模量经过核算，能够覆盖单根最大截面300平方毫米动力电缆、多层排布工况下的总载荷，避免长期承重出现侧向弯曲变形。

　　两侧主梯梁上预留的横向连接杆安装位，能够根据现场井道宽度、线缆排布层数加装横向加固杆，当梯架安装高度超过6米时，可在每间隔2米的位置加装横向连接杆，提升整体框架的抗扭性能，避免高层井道内的气流扰动引发梯架共振。从安装边界来看，这款梯架单节标准长度为3米，适配常规电气井道的层高模数，两节梯架对接时采用连接板螺栓连接，连接板与主梯梁的接触面做滚花处理，增大连接摩擦力，避免对接位置出现错位。梯架内侧净宽度为400毫米，能够同时容纳6根大截面动力电缆加12根控制电缆的排布需求，主梯梁外侧到安装基准面的距离控制在80毫米，预留出电缆绑扎、防火封堵的操作空间，不会出现安装后与井道壁距离过窄无法操作的问题。

　　在实际使用场景中，这类重型电缆梯不需要额外加装线缆托板，电缆直接排布在横向踏步上，依靠踏步的支撑力抵消电缆自重，相比封闭式桥架，它的散热性能更优，大载流量电缆运行时产生的热量能够直接通过梯架的空隙散发，降低电缆运行时的温升，提升线缆的载流能力与使用寿命。设计时还考虑了现场的拼接灵活性，主梯梁上每隔500毫米预留一个通用安装孔位，既可以用来固定线缆绑扎带，也可以加装隔板将动力电缆与控制电缆分隔排布，避免强电回路对弱电控制信号产生电磁干扰，当需要在梯架上引出分支线缆时，可直接在对应位置的预留孔上安装出线板，不需要现场额外钻孔破坏梯架的主体结构强度。

　　针对腐蚀环境的使用需求，这款梯架的主体结构可采用热浸镀锌表面处理，锌层厚度控制在85微米以上，能够适应潮湿、多粉尘的工业厂区环境，避免长期使用出现锈蚀影响结构强度，梯架的所有棱角位置都做了圆角钝化处理，没有尖锐的飞边毛刺，施工人员敷设电缆时不会被划伤，也不会刮破电缆的外绝缘层，降低施工过程中的线缆破损风险。从受力传递路径来看，电缆的垂直载荷通过横向踏步传递到两侧主梯梁，再通过主梯梁传递到底部安装支脚与中间的固定支架，最终将载荷传递到建筑结构或者设备钢结构上，整个受力路径没有应力集中点，每个连接位置的载荷都经过均匀分配，不会出现局部载荷过大导致的结构失效问题。
