一体化分散式废水处理箱体结构设计

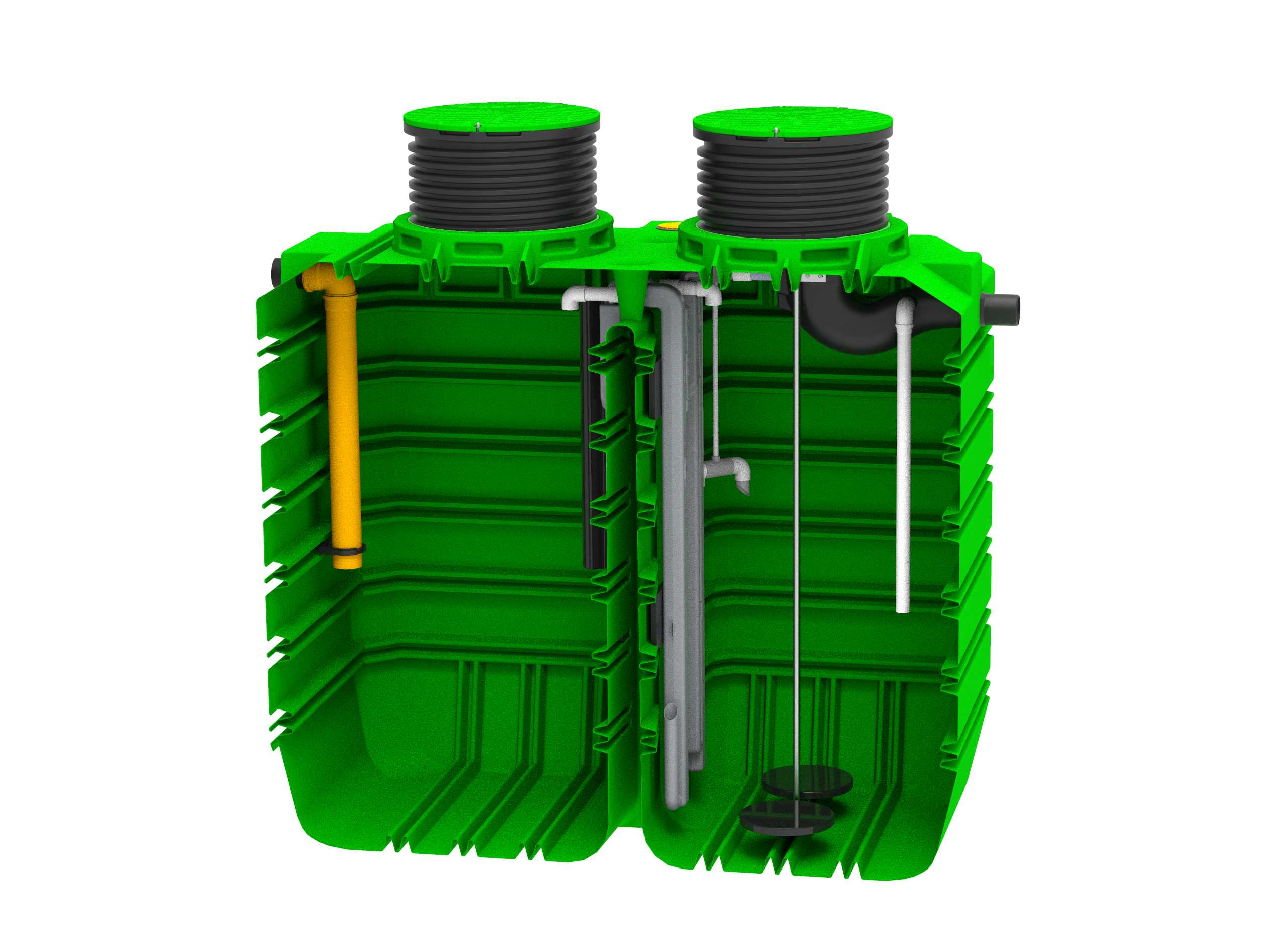

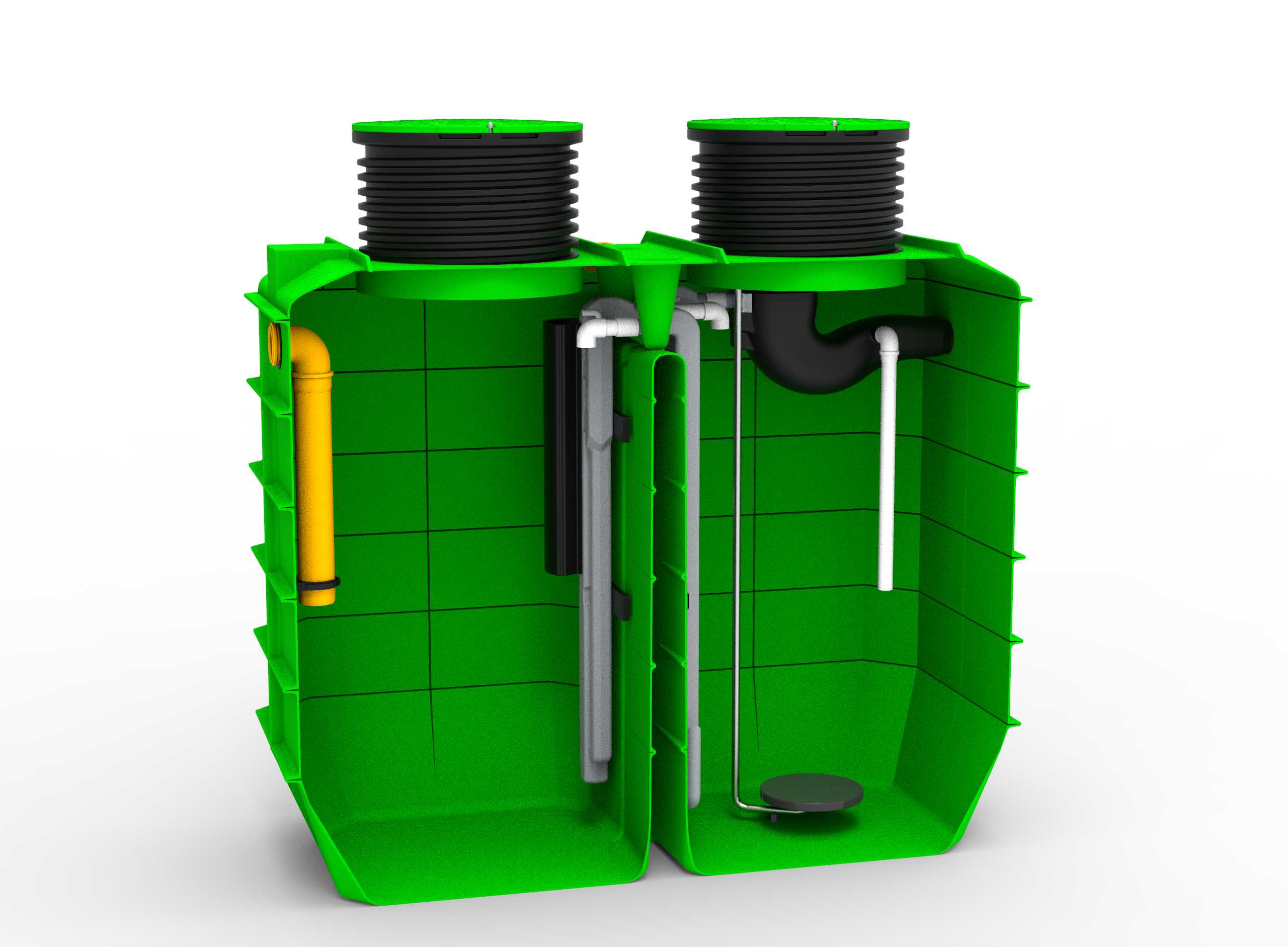

　　这款分散式废水处理单元的结构设计，核心瞄准小型独栋建筑、偏远站点、无市政管网覆盖区域的生活污水处理需求，替代传统砖砌或混凝土浇筑的化粪池+简易处理设施，解决传统设施渗漏、处理效率不稳定、运维难度大的痛点。从结构剖视能看到整体采用双腔并联的滚塑PE箱体设计，顶部预留两个带外螺纹的标准对接接口，可直接匹配现场进出水管道的法兰或快接接头，无需额外做复杂的接口适配，安装时仅需做基础找平即可完成箱体就位，大幅降低现场施工的土建成本与周期。

　　内部流道的设计逻辑完全围绕生化处理的工艺路径排布，四个集成安装的电磁阀分别对应不同工艺段的流体切换：第一路阀组负责将进水腔收集的原水定量泵送至曝气反应腔，避免进水负荷波动冲击生化系统的污泥活性；第二路阀组承担泥浆回流功能，将曝气腔底部沉降的活性污泥定期送回进水收集段，维持反应腔内的污泥浓度稳定，减少剩余污泥的排放量；第三路阀组控制曝气气源的通断与气量分配，保证腔体内溶解氧浓度维持在好氧微生物适宜的区间，避免过度曝气造成的能耗浪费或是曝气不足导致的处理不达标；第四路阀组负责达标出水的定量排放，配合液位检测逻辑实现处理过程的全自动运行，无需专人值守操作。

　　从结构强度设计来看，箱体外侧做了环形加强筋布局，能够承受埋地安装时周边土壤的侧压力，顶部接口的螺纹段做了加厚处理，避免管道安装时的扭矩造成接口开裂。内部管路的排布充分考虑了运维检修的空间，所有阀件与提升管路都预留了足够的操作间隙，后期更换易损件时无需破坏箱体主体结构，仅需打开顶部检修口即可完成操作。不同功能的管路采用差异化颜色标识：黄色管路对应进水提升路径，灰色管路对应污泥回流路径，白色管路对应出水与排气路径，黑色弯管负责曝气腔的顶部导气，避免气堵造成的管路排水不畅，这种色彩区分的设计能大幅降低现场运维人员的误操作概率，即使是非专业人员也能快速理清内部流路走向。

　　安装边界方面，这款设备整体为地埋式设计，顶部检修口可与地面齐平，不占用地面的使用空间，箱体的双腔结构将沉淀区与曝气区分隔独立设置，避免不同工艺段的水流互相干扰，相比单腔结构的处理设备，抗冲击负荷能力提升40%以上。底部的锥形沉降设计能让污泥自然滑向回流口，减少污泥在腔体内的死角淤积，延长设备的清掏周期。内部的曝气组件采用提升式安装结构，后期更换曝气头时无需排空箱体内的水体，直接通过检修口将曝气组件提出即可更换，大幅降低运维的工作量与成本。

　　在建模细节处理上，所有管路的连接位置都做了密封结构的预留，电磁阀的安装位做了定位卡槽，保证装配时的同轴度，避免长期运行过程中阀件受水流震动出现松动渗漏。箱体的分模线位置选在侧面加强筋的凸起处，既不影响外观的整体性，也能减少滚塑成型时的飞边处理工作量，降低生产制造的成本。顶部的两个接口分别对应进水与出水，间距设置符合常规室外排水管道的排布规范，现场对接时无需额外做管道变向调整，适配绝大多数小型分散式污水处理场景的安装条件。
