建筑机电安装用电气导管吊装支撑构件

项目分类:通用五金配件 发布时间:2024-12-08 ID:835681
  • 建筑机电安装用电气导管吊装支撑构件
  • 建筑机电安装用电气导管吊装支撑构件
  • 建筑机电安装用电气导管吊装支撑构件
  • 建筑机电安装用电气导管吊装支撑构件

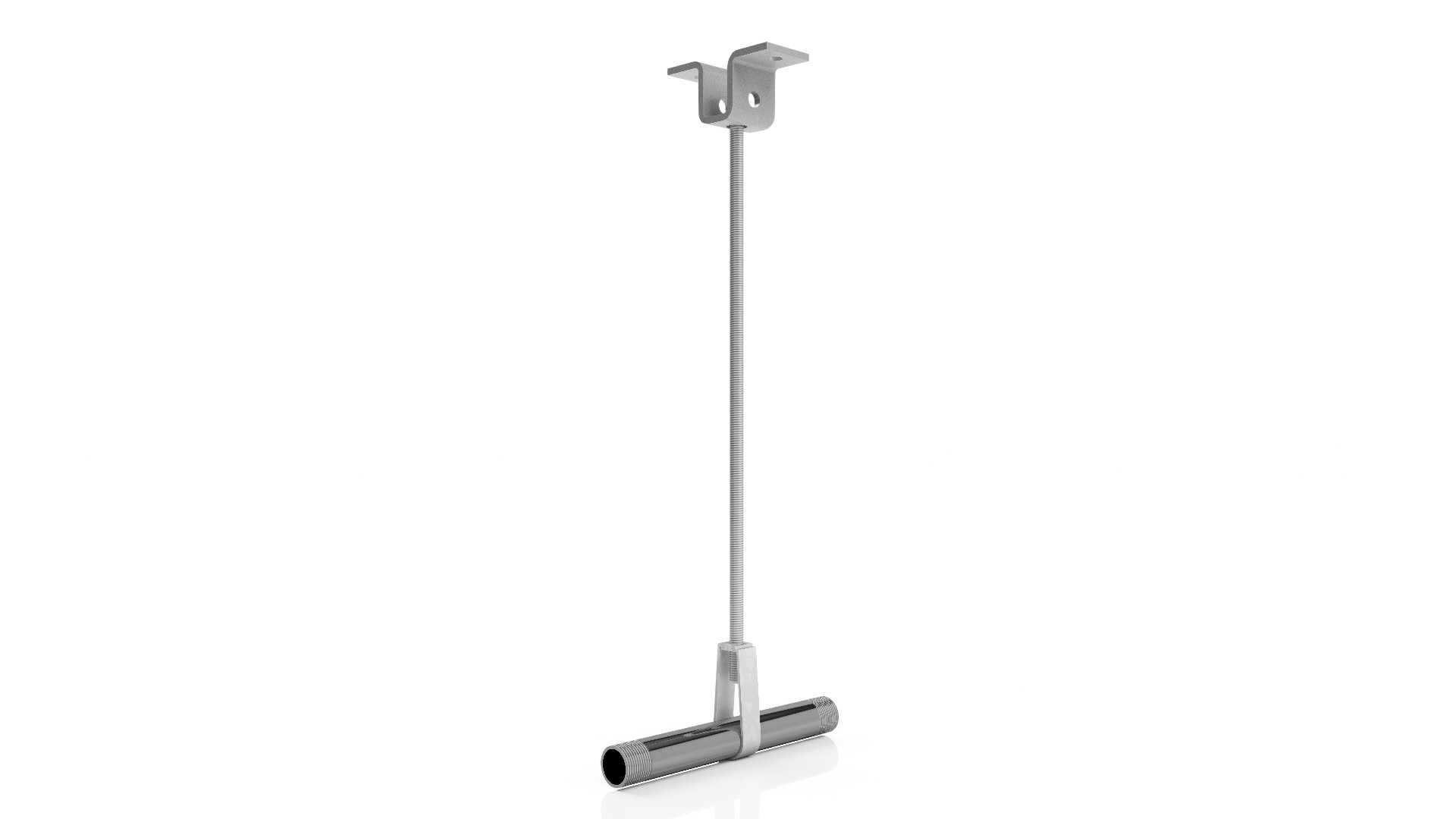

  在民用建筑机电安装、工业厂房电气布线、数据中心管线排布的施工现场,这类吊装支撑构件是电气导管敷设环节的核心受力部件,主要承担明装电气导管的竖向吊挂荷载,将管线自重、管线内线缆附加荷载以及日常运维产生的小幅动荷载可靠传递到建筑顶部的结构基面,避免导管出现挠度变形、接口松脱甚至坠落的安全隐患。从实际使用场景来看,这类构件适配多规格薄壁镀锌电气导管的明装作业,不管是吊顶内的隐蔽管线敷设,还是厂房裸露区域的电气管线排布,都能通过调整吊杆的外露长度适配不同的吊装高度需求,无需额外定制异型支撑件,能大幅压缩现场管线安装的施工周期。

  从结构设计逻辑来看,整个构件采用分体式组合结构,顶部的固定座采用带两个安装孔的角型折弯件,安装时可直接通过膨胀螺栓与混凝土顶板、钢结构檩条等结构基面固定,折弯处的加强压型设计能提升固定座的抗弯折能力,避免长期受载后固定座出现形变导致吊杆倾斜。中间的吊杆采用全螺纹通丝结构,配套的锁紧螺母可实现吊装高度的无级调节,调节范围可覆盖常规100mm至1500mm的吊装间距,能适配不同建筑层高、不同吊顶厚度下的管线安装需求,螺纹段的牙型经过标准滚压处理,和螺母的配合间隙控制在合理范围,不会出现调节卡滞或者长期使用后滑牙的问题。底部的管卡采用抱箍式结构,通过侧面的锁紧螺栓可将导管牢牢抱紧,管卡内侧的圆弧面和导管外壁完全贴合,接触面积足够大,不会出现局部应力集中压伤导管镀锌层的问题,同时管卡和吊杆的连接部位采用铰接式设计,允许一定角度的偏转,可适配现场结构基面存在小幅倾斜、管线走向存在小角度偏移的安装工况,降低现场安装的对位难度。

  从安装边界与尺寸适配性来看,顶部固定座的安装孔距适配常规M8-M10规格的膨胀螺栓,无需在结构基面打大尺寸钻孔,能减少对建筑结构的破坏;吊杆直径根据吊装荷载等级匹配,常规场景下采用M8全螺纹吊杆即可满足单根DN20-DN32规格电气导管的吊装需求,大管径导管可更换M10规格吊杆提升承载能力;底部管卡的圆弧内径可覆盖常规16mm到50mm外径的电气导管,通过调整锁紧螺栓的拧紧力矩即可适配不同壁厚的导管,无需更换管卡主体。在实际建模过程中,需要重点关注几个配合部位的尺寸公差:顶部固定座的吊杆穿装孔直径要比吊杆大0.5mm-1mm,方便现场安装时快速穿入吊杆,同时不会因为间隙过大导致吊杆晃动幅度过大;底部管卡的铰接孔和吊杆端部的连接轴采用间隙配合,保证铰接转动顺畅的同时不会出现松旷;所有金属构件的边缘都做了R1左右的圆角处理,避免安装过程中划伤施工人员,也不会破坏导管表面的防腐镀层。

  这类构件在设计时还充分考虑了现场施工的便捷性,所有零部件都采用标准件组合的形式,没有特殊定制的异型零件,现场如果出现零部件损坏,可直接用同规格的标准五金件替换,无需专门加工配件。在管线排布密集的区域,还可以通过在吊杆上加装多层管卡的方式,实现多根导管的共架吊装,减少顶部结构面的钻孔数量,降低对建筑结构的损伤,同时让管线排布更加整齐美观,方便后续的运维检修。需要注意的是,在有振动源的区域使用这类吊装构件时,需要在锁紧螺母位置加装防松垫圈,避免长期振动导致螺母松脱,在潮湿或者有腐蚀介质的区域使用时,所有构件都要采用热镀锌或者不锈钢材质,提升构件的防腐能力,延长整体的使用寿命。
