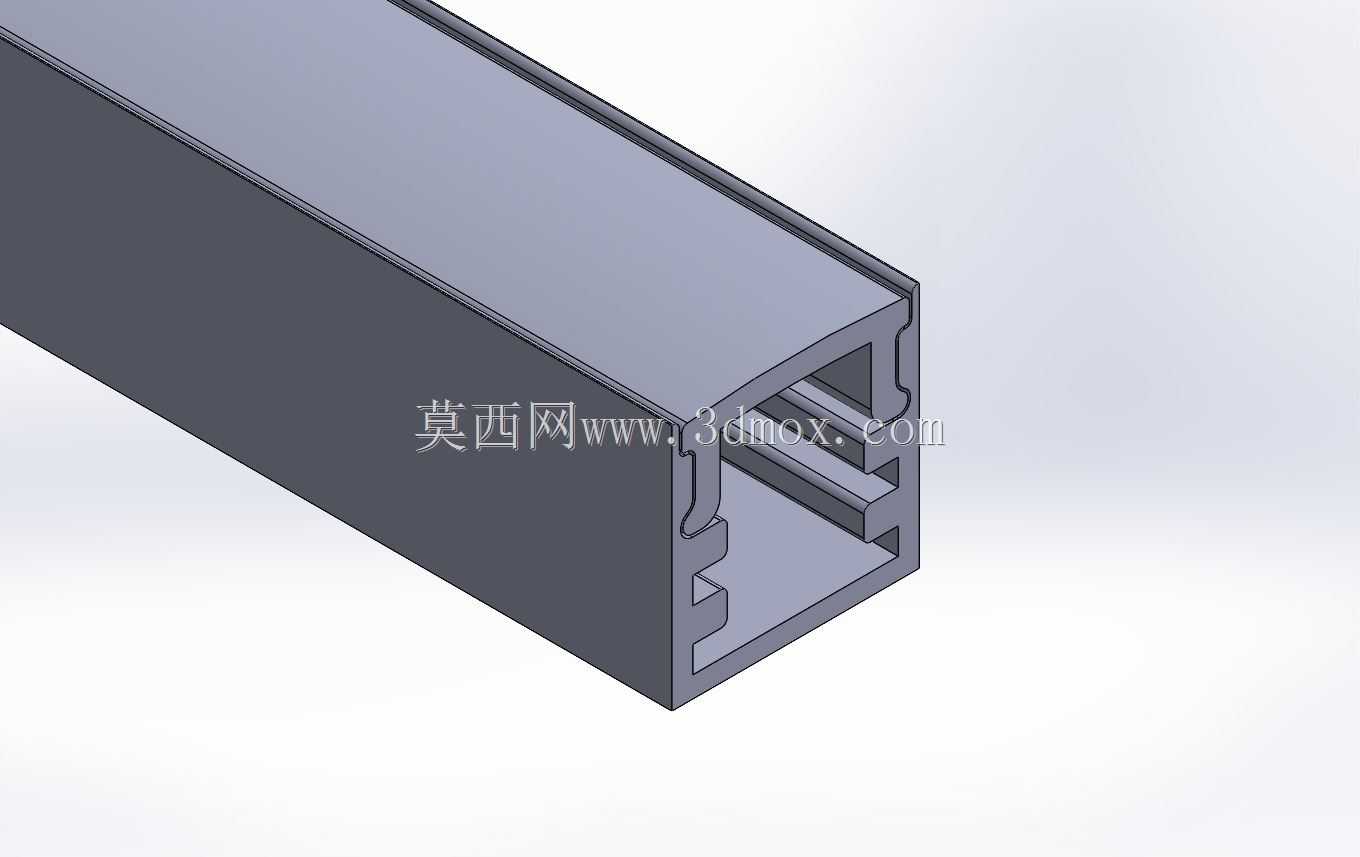

10x10规格LED照明用A18铝型材结构

　　这款截面尺寸为10x10mm的铝型材，是专门针对小尺寸LED照明场景开发的挤压成型结构件，在各类紧凑型灯带安装、微型灯具外壳、小型设备指示灯导光结构中有着广泛的应用空间。从实际工程使用的角度来看，这类小截面铝型材首先要满足的是LED光源的散热需求，铝合金本身的导热系数足够应对小功率LED的工作发热，同时型材内部预留的卡槽结构，可以直接嵌入PCB灯板，不需要额外设计固定支架，能大幅减少小型照明模组的装配工序。

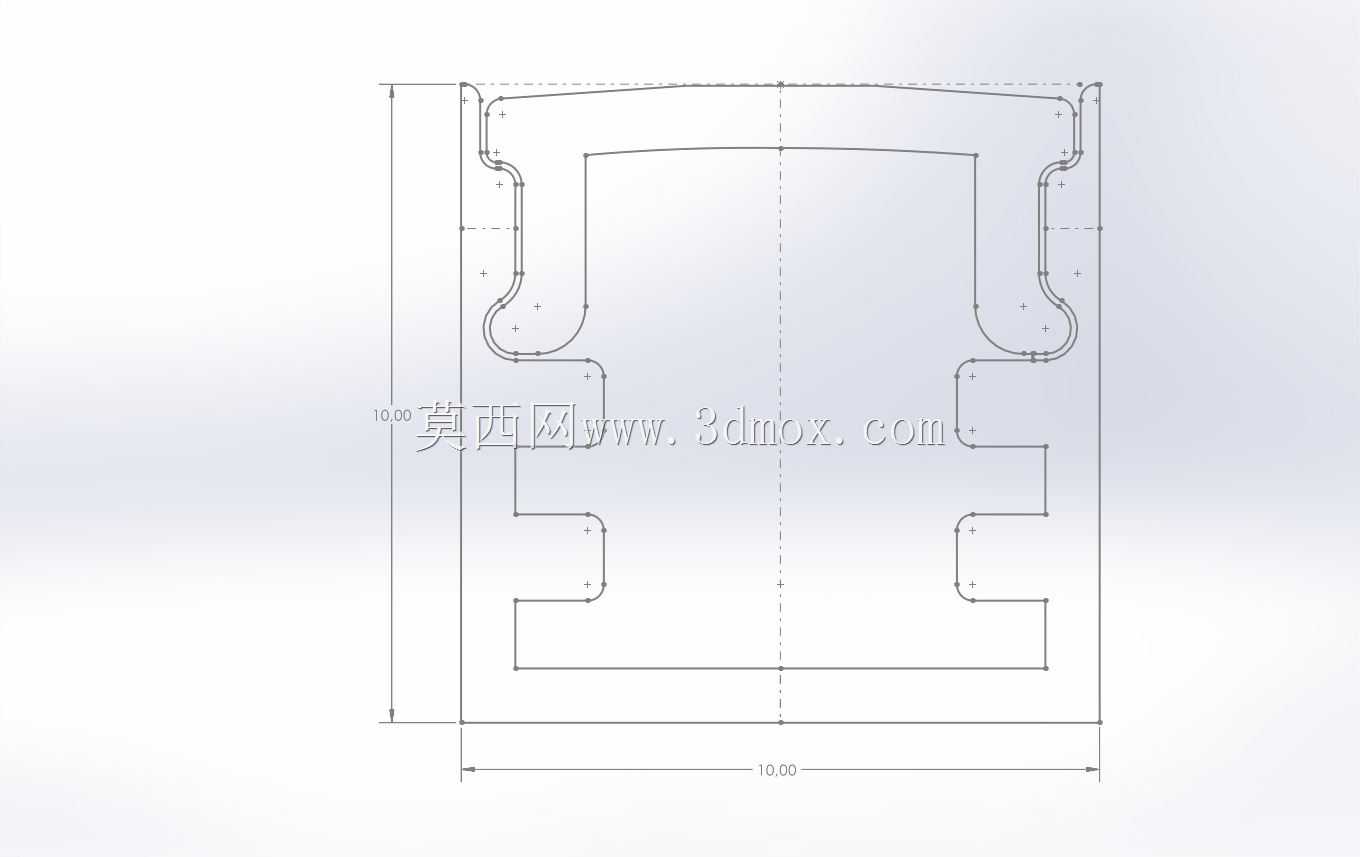

　　在结构设计思路上，这款型材采用了封闭方腔为主体的截面形式，外侧壁保持平整光滑，既可以作为外露的装饰面，也方便粘贴扩散膜、遮光条等辅材；内侧设置的多道对称卡槽，一方面是为了适配不同厚度的灯板、透光盖板的卡装，另一方面卡槽形成的加强筋结构，能在壁厚较薄的情况下提升型材整体的抗扭、抗弯性能，避免长尺寸裁切后出现弯折变形的问题。型材的边角处做了微小的圆角过渡，既符合挤压成型的工艺要求，避免尖锐边角在装配时划伤操作人员或线材，也能减少应力集中，提升型材在冷热交替环境下的结构稳定性。

　　从安装边界来看，这款型材的外轮廓严格控制在10mm见方，适合嵌入到狭小的安装缝隙中，比如展柜的层板缝隙、设备面板的指示灯开槽、装饰线条的内嵌槽位，安装时既可以通过背部的背胶直接粘贴固定，也可以通过配套的端盖、卡扣件实现螺丝固定，适配不同的安装场景需求。型材的挤压成型精度控制在常规工业级公差范围内，长度方向可以根据实际使用需求任意裁切，裁切后端面经过简单去毛刺处理就可以直接装配端盖，不需要二次加工截面结构。

　　在实际选型使用时，需要注意这款型材的内部卡槽尺寸是针对常规厚度的柔性灯带、小型硬灯条设计的，如果需要内置驱动电源或者额外的走线空间，需要核对内部腔体的净空尺寸，避免出现元器件无法装入的问题。另外型材表面可以根据使用场景做阳极氧化、喷塑等不同的表面处理，氧化后的型材表面硬度更高，耐磨性能更好，适合在有轻微摩擦的外露场景使用；喷塑处理可以匹配不同的装饰配色，适合对外观一致性要求较高的商用照明场景。

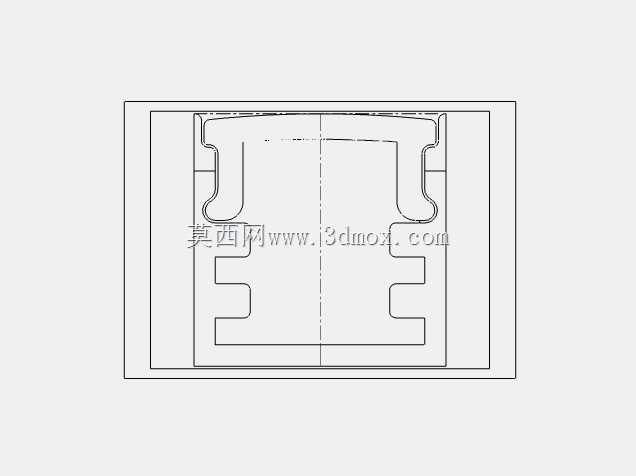

　　这类小尺寸铝型材在设计三维模型时，重点要还原截面的所有卡槽细节，因为挤压模具的加工完全依赖截面轮廓的准确性，建模时需要注意各道卡槽的拔模角度符合挤压工艺的要求，避免出现过小的内角导致模具加工困难、挤压成型时出现充型不满的问题。同时模型可以直接保存为库特征文件，在做照明设备结构设计时直接调用，通过拉伸特征快速生成不同长度的型材主体，减少重复建模的工作量，提升设计效率。在做装配验证时，可以将配套的灯板、盖板、端盖等标准件与型材模型做配合检查，确认卡装间隙是否合理，避免实际生产时出现装配过松或者过紧的问题。
