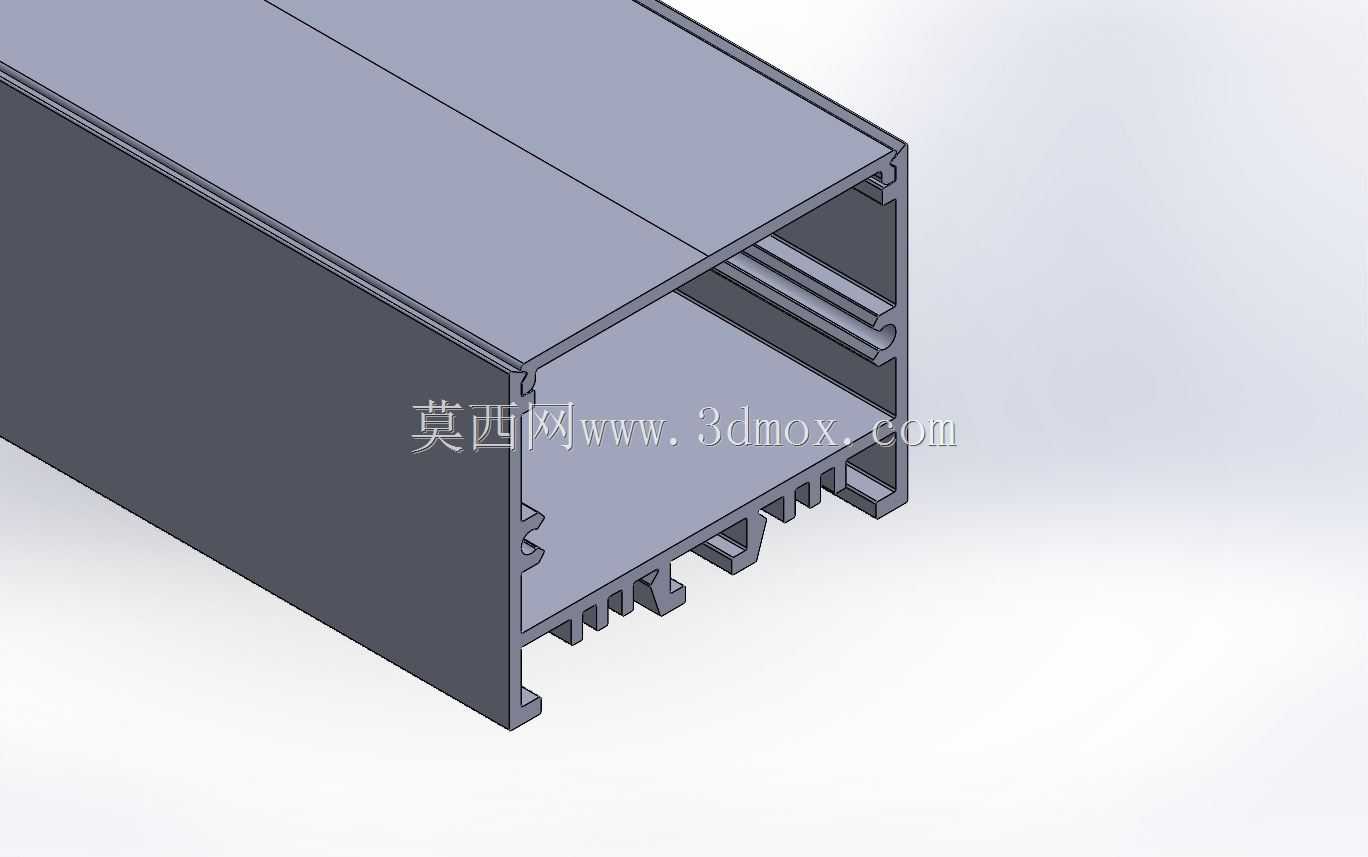

A35规格LED照明用50×40铝型材结构

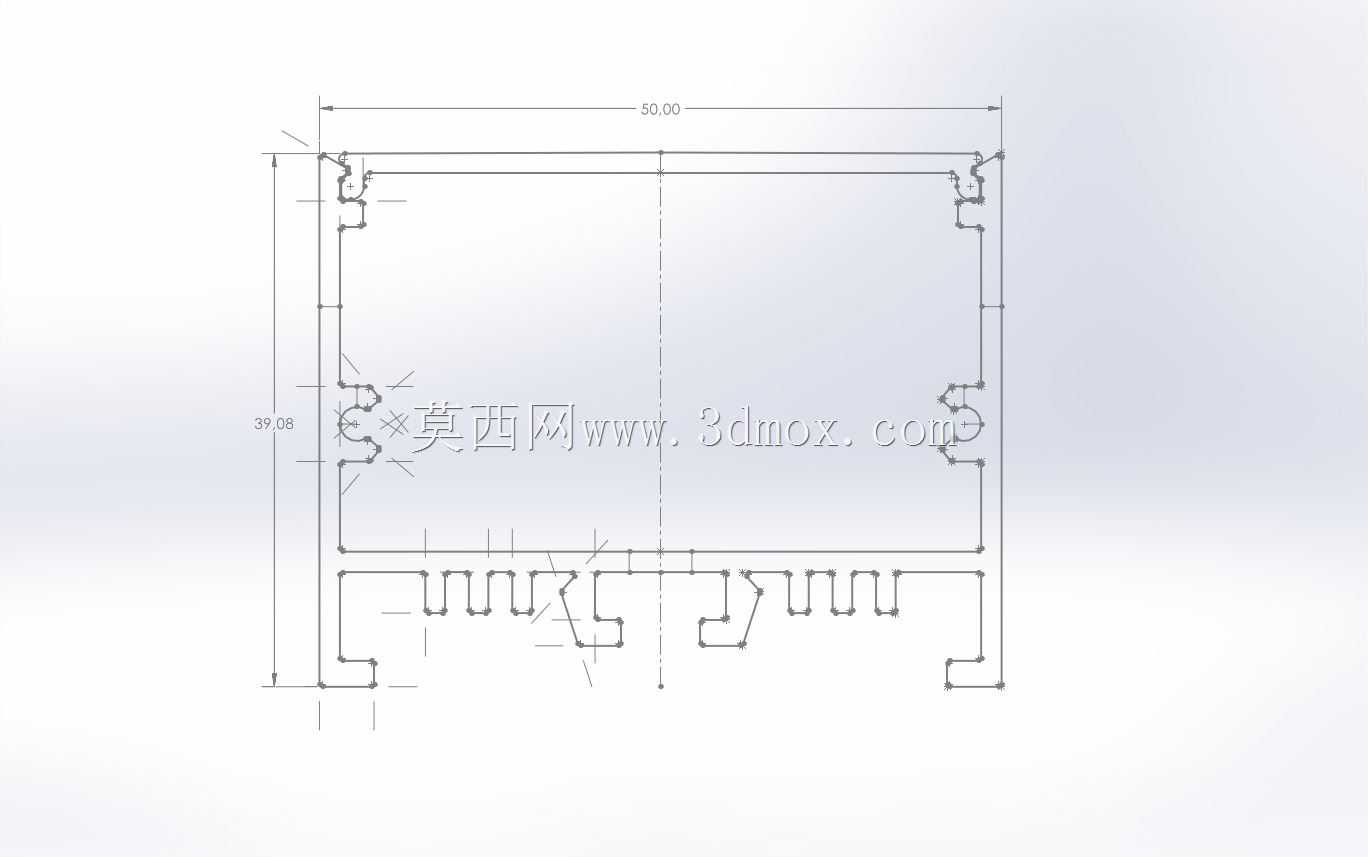

　　做LED照明设备结构设计快十年，这类挤压铝型材是日常选型里绕不开的基础构件，这次拿到的50×40规格A35铝型材，刚好适配多数线性照明、嵌入式灯槽、小型设备灯组的安装需求。先从实际应用场景说，这类型材最常出现在商超展柜线性灯、办公区域吊线灯、工业设备局部照明模组的外壳承载结构里，也有不少自动化设备的状态指示灯条会选这个截面尺寸的型材做主体，一来截面宽度50mm、高度40mm的尺寸刚好能容纳常规宽度的LED灯板、驱动电源的内置空间，不用额外做拼接扩腔，二来铝材质本身的导热属性能直接带走灯珠工作产生的热量，省掉额外加装散热片的成本和安装空间。

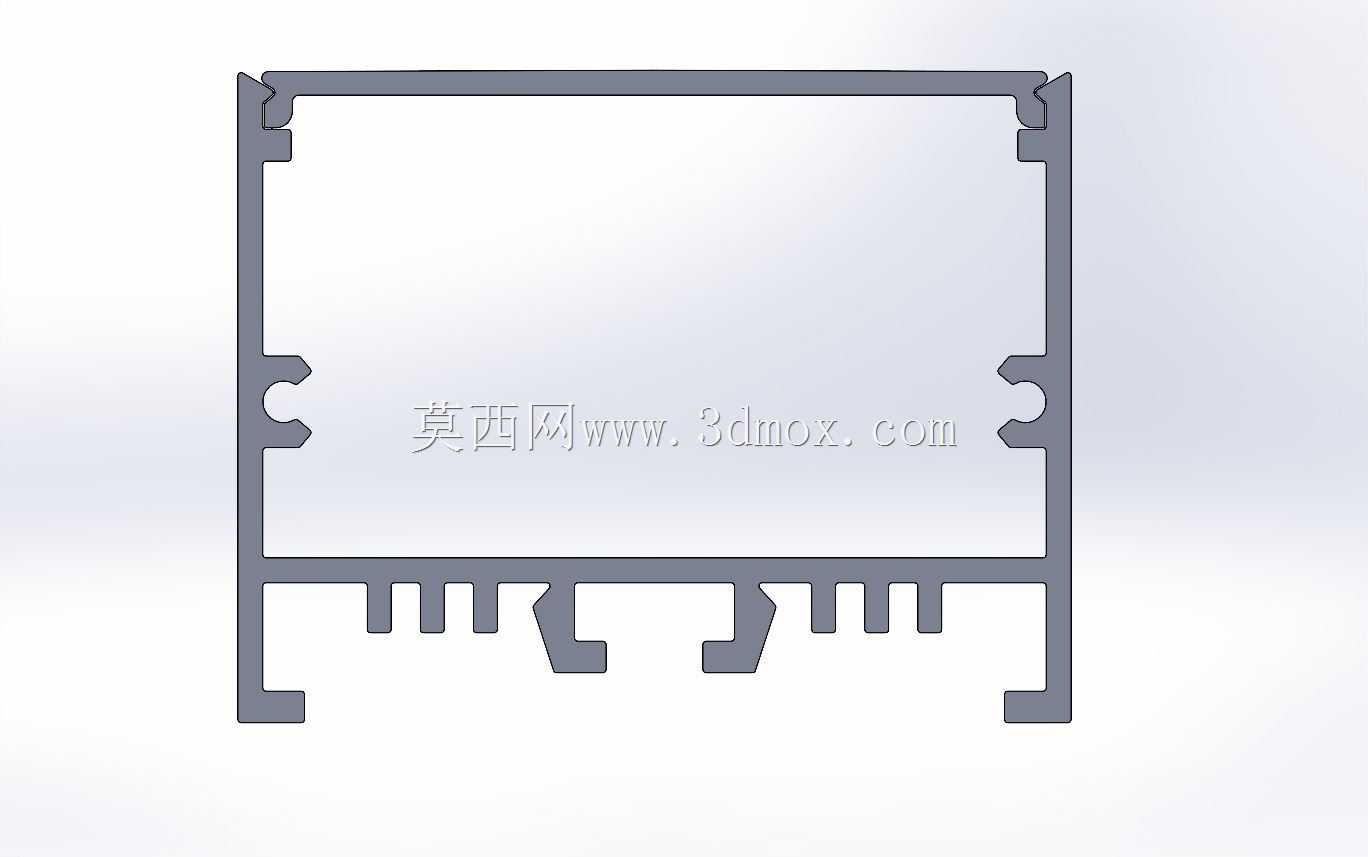

　　从设计思路上拆解这个型材的截面，能看到腔体内部做了分层的卡槽结构，上层腔体预留的是灯板安装位，卡槽的凸起尺寸刚好卡进常规1.2mm厚度铝基板的侧边，不用打螺丝就能完成灯板的预固定，后续打胶或者压条加固都很方便；下层腔体是走线和驱动放置区，侧边的内凹卡槽是用来卡PC扩散罩或者透明盖板的，卡槽的公差控制在0.1mm以内，挤压成型后不用二次铣削就能直接卡入盖板，不会出现松脱或者卡装过紧裂件的问题。型材外侧底部做了一排间隔均匀的散热鳍片，鳍片厚度1.5mm、高度3mm，这个尺寸是经过热仿真验证的——当灯珠功率在每米18W以内时，鳍片的散热面积能把型材表面温度控制在45摄氏度以下，符合照明设备的安全温升标准，不会因为长期高温加速灯珠光衰。

　　再说到安装边界的问题，这个型材的截面外轮廓是规整的矩形，四个外角做了R0.5的圆角处理，既避免安装时割手，也不会因为尖角应力集中导致挤压成型时出现开裂。型材的壁厚设计是均匀的1.8mm，这个厚度兼顾了结构强度和挤压成型的良品率，做1米长度的悬空安装时，中间挠度不会超过2mm，完全满足线性灯的平直度要求；如果是更长的安装跨度，只需要在型材背部加装配套的卡装吊件，吊件的卡脚刚好能卡进型材侧边的外凹槽里，不用在型材上打孔，不会破坏型材的整体防护性能。

　　实际做结构选型的时候还要注意，这类挤压型材的截面是可以直接导入三维软件做库组件调用的，不用每次重新绘制截面草图，做装配的时候直接调用长度参数就能生成不同尺寸的型材段，配合对应的端盖、转角连接件就能快速拼出整灯的框架结构。另外这个型材的挤压工艺适配性很好，常规的6063-T5铝合金就能挤出这个截面，表面做阳极氧化或者喷塑处理都不会出现截面变形，氧化层厚度控制在10μm以上就能满足室内使用的防腐蚀要求，如果是户外使用的场景，只需要把壁厚加到2.0mm、氧化层加厚到15μm，就能适配户外的温湿度变化，不用重新开挤压模具。

　　很多刚入行的结构设计师选铝型材的时候容易忽略卡槽的配合公差，这个型材的内部卡槽尺寸是按照常规配件的下限公差做的设计，不管是卡装灯板、盖板还是端盖，都能做到间隙配合，装配的时候不用反复修锉，能大幅提升整机组装的效率。另外型材的腔体内部没有多余的加强筋遮挡，穿线的时候不会出现卡线的问题，驱动电源的放置空间足够容纳常规的宽压驱动模块，不用额外把驱动外置，能让整灯的外观更简洁。
