17.2x15.5mm规格LED照明用铝型材结构

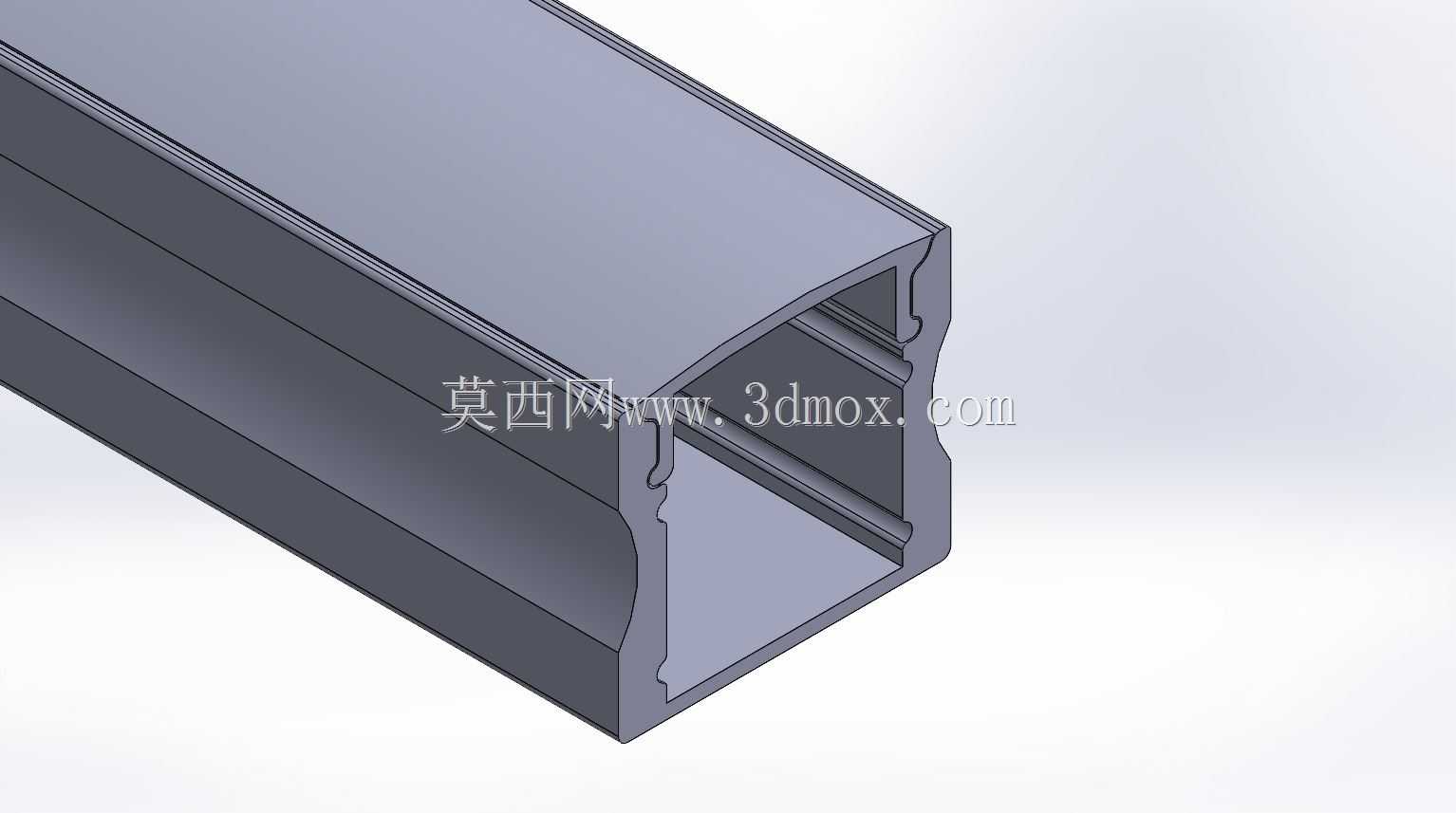

　　这款截面尺寸为17.2x15.5mm的铝挤型材，是面向LED照明场景开发的标准结构件，在各类线性照明灯具、设备内嵌照明条、展柜照明模组的结构设计中应用广泛。从结构设计逻辑来看，该型材采用带弧形顶面的封闭腔体设计，顶面的微弧造型既可以优化LED光线的漫反射效果，减少直射眩光，也能提升型材自身的抗扭刚度，避免长米数裁切安装后出现侧弯变形。型材内部设置了两道平行的内卡槽，可直接适配常规厚度的LED铝基板卡装，无需额外打胶或螺丝固定，装配时只需将裁切好的铝基板沿型材长度方向滑入卡槽即可完成固定，卡槽的公差设计预留了0.1mm的装配间隙，既不会因为间隙过大导致基板晃动，也不会因为间隙过小造成装配卡滞。

　　型材两侧的侧边设计有对称的安装槽位，可适配PC灯罩、端盖以及安装卡扣的快速装配，端盖安装位预留了自攻螺丝的攻入余量，无需预先攻牙即可完成两端封堵，适配现场快速裁切组装的作业需求。作为挤压成型的标准铝型材，该截面的挤压模具出料稳定性经过优化，壁厚均匀控制在1.2mm，既保证了结构强度，也控制了单米重量，降低材料成本。在实际选型应用中，该型材的安装边界清晰，17.2mm的宽度与15.5mm的高度可以嵌入多数设备的预留安装槽内，比如自动化设备的机身框架内嵌照明、商超展柜的层板照明、办公家具的暗藏灯带都可以选用该款型材作为结构载体。型材的腔体内部预留了走线空间，可容纳常规22AWG的照明供电线材穿过，避免线材外露带来的安全隐患与外观瑕疵。

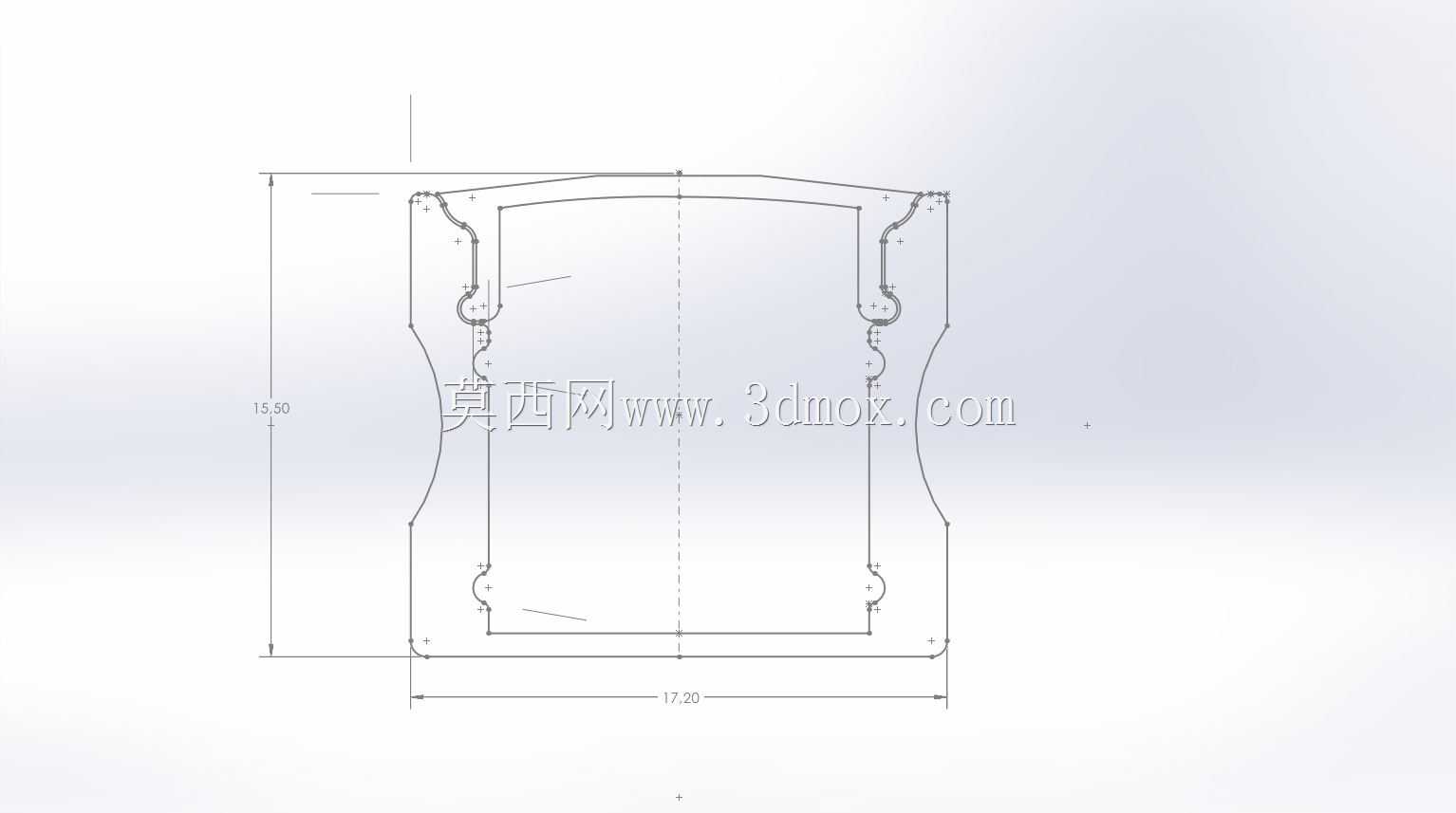

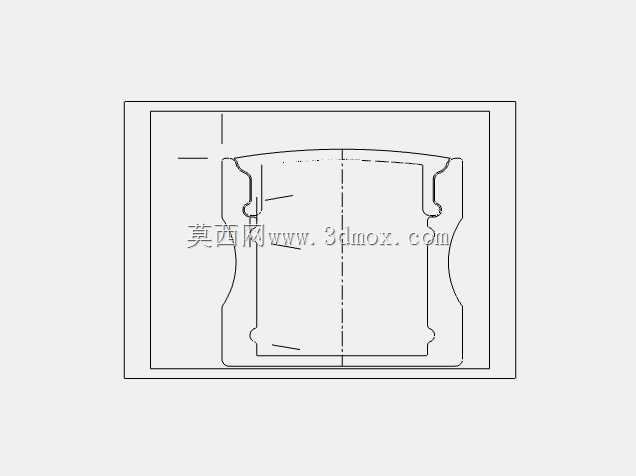

　　从建模角度来看，该型材的截面轮廓完全遵循挤压工艺的设计规范，所有内角均设置了R0.5的工艺圆角，避免挤压成型时出现应力开裂，同时也减少了阳极氧化处理时的积液问题。型材的外表面无尖锐棱角，所有外露边均做了C0.3的倒角处理，装配作业时不会划伤操作人员，也不会刮破配套的灯罩与线材。在结构受力层面，该型材的腔体结构可以承受每米0.5kg的垂直载荷，满足常规LED照明组件的承重需求，即使加装灯罩与驱动电源的小型内置模块，也不会出现型材下弯变形的问题。对于结构设计人员而言，该型材可以直接导入装配体作为库组件调用，无需重新绘制截面，只需根据实际所需长度进行裁切即可，大幅缩短照明模组的设计周期。

　　在实际安装场景中，配套的卡扣可以直接卡入型材侧边的槽位，通过螺丝将卡扣固定在安装基面后，即可将型材整体卡入完成安装，拆卸维护时也可直接将型材从卡扣中脱出，无需完全拆卸固定件，大幅提升后期维护的效率。
