LED照明用半圆弧形铝挤压型材结构

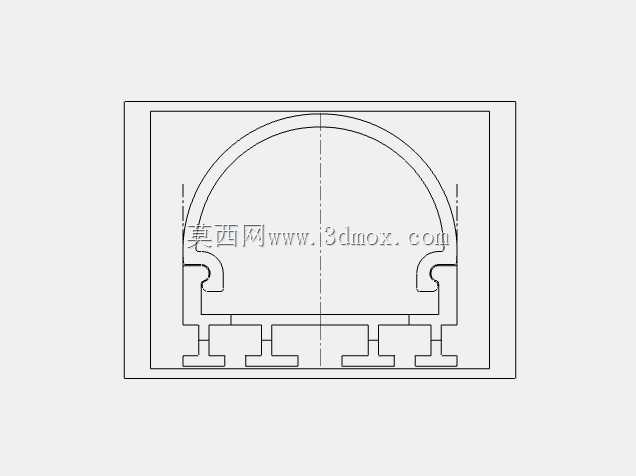

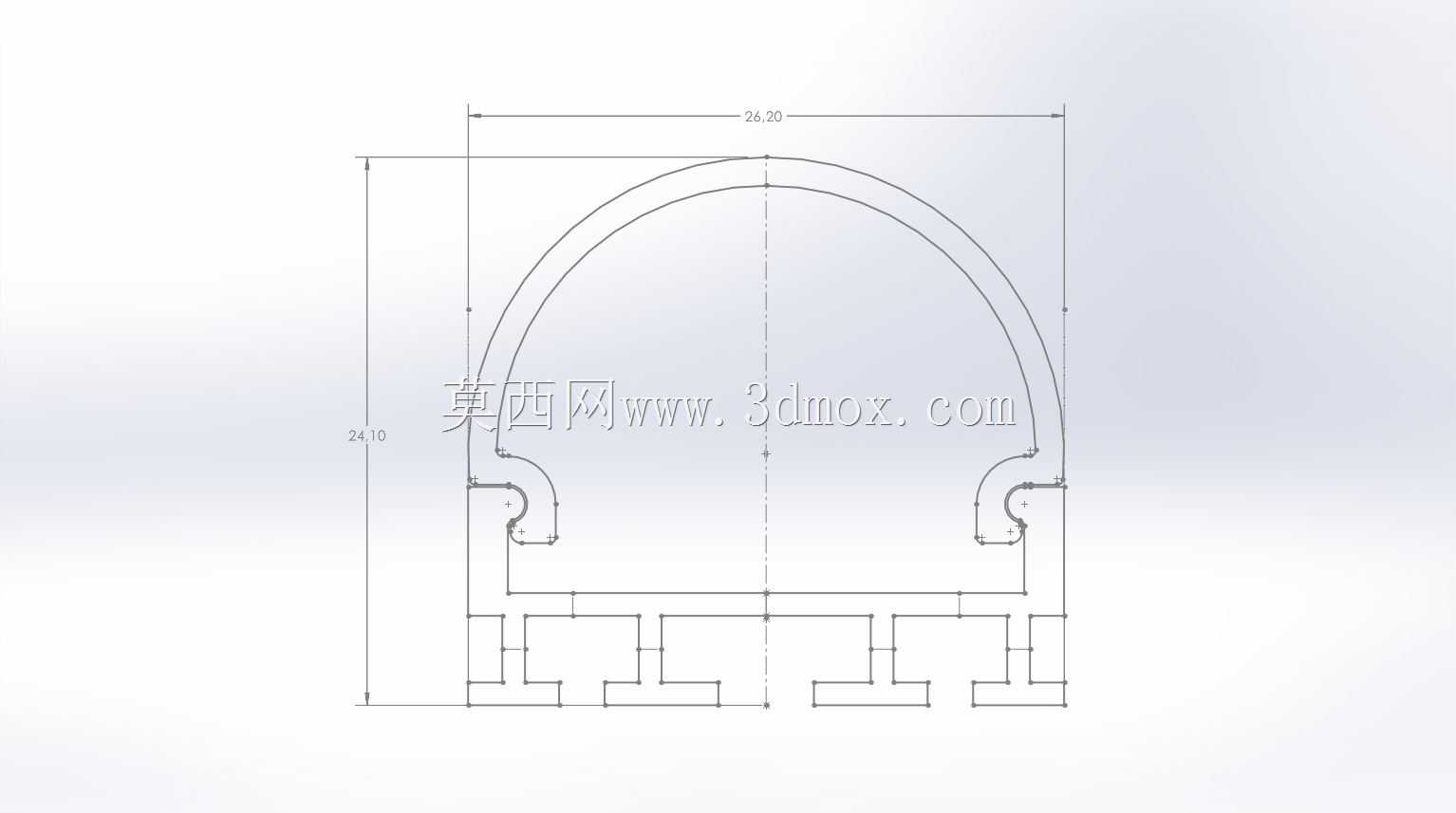

　　这款型材的截面轮廓围绕LED灯具的小型化装配需求展开，整体外廓控制在26.2mm×24.1mm的紧凑区间内，上部采用半圆弧封闭造型，下部预留多道平行卡槽与安装卡位，既可以作为线性灯、柜内照明灯、设备指示灯条的外壳承托件，也能在小型自动化设备的照明模组、展示柜灯带、工业操作工位局部补光结构中直接使用。

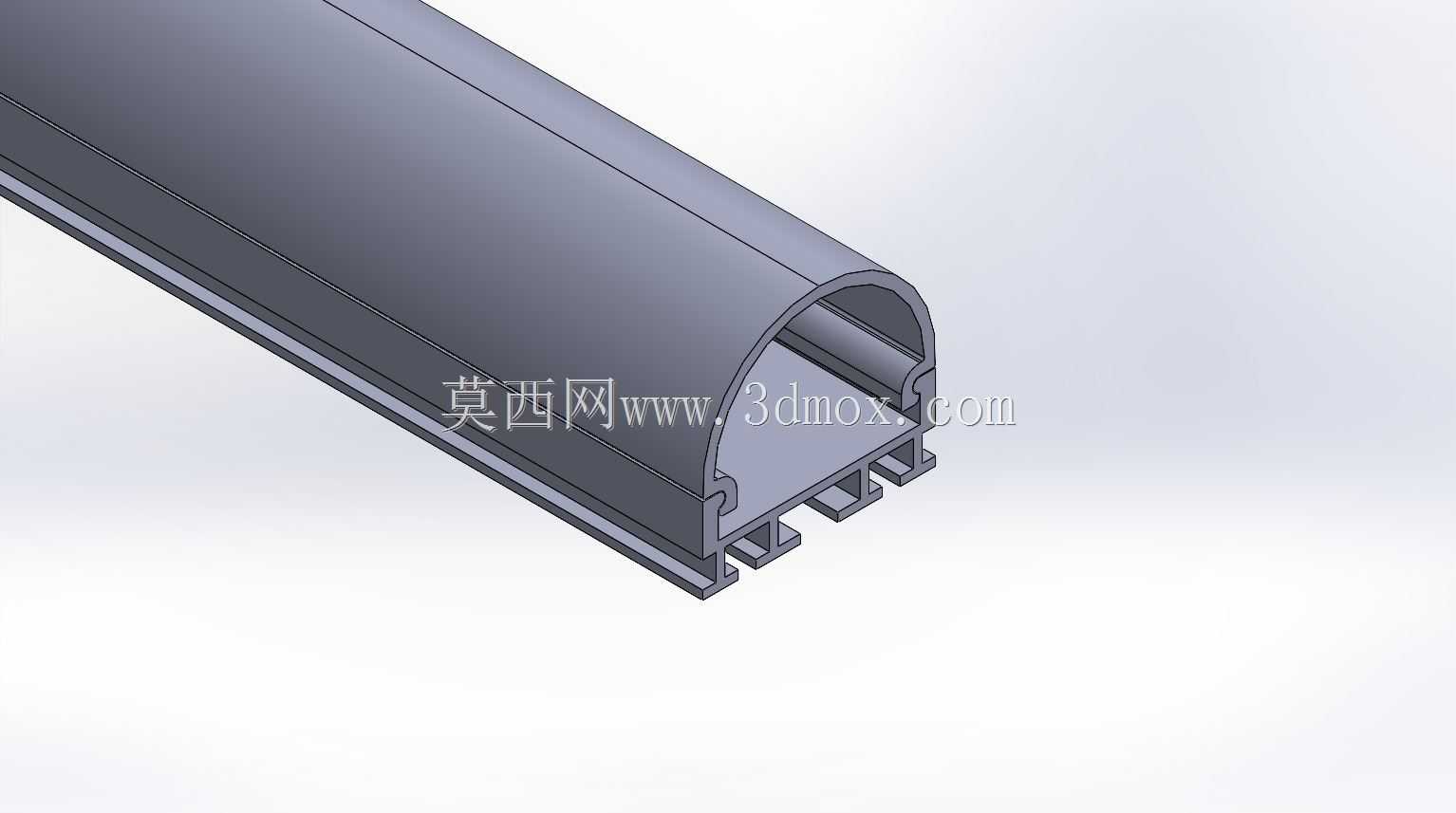

　　从实际装配逻辑来看，圆弧顶面承担透光罩或柔光面的定位作用，曲面过渡避免了直角积灰与应力集中，也让灯具出光方向的外表面更顺滑；底部连续开设的槽口并非装饰结构，而是分别对应PCB灯板嵌入、端盖卡扣固定、安装滑块滑移以及密封胶条压装等不同工序需求。设计时将各槽口的壁厚控制在铝合金挤压工艺可稳定成型的范围内，相邻筋位之间保留足够拔模斜度，避免挤出后出现壁厚不均、型腔变形或开口回弹。

　　选型阶段需要重点核对截面的安装边界：型材宽度方向决定灯板可布置的最大线路宽度，高度方向则影响灯罩与LED灯珠之间的混光距离。圆弧内腔能够为灯珠提供一定的防护空间，下部开放槽道便于走线和散热，铝合金本身的导热特性可将灯板工作热量沿型材长度方向快速传导，减少局部热堆积。

　　在三维建模过程中，应先绘制完整截面草图，约束圆弧外径、底部卡槽间距、筋厚和开口尺寸，再通过拉伸特征生成长料；若用于产品库，可将截面参数化，便于按不同灯条长度裁切。装配时不需要额外复杂机加工，利用槽内螺母、弹性卡扣或端盖即可完成固定，适合批量灯具生产中的连续裁切、钻孔和端面封堵。

　　该结构还兼顾了作为轻型结构构件的可能性，在空间受限的机架边缘、检测台旁侧照明、电控柜内部照明等场景中，型材既能容纳灯带，又能充当小型支撑条。多道卡槽提高了配件互换性，后续更换 diffuser 板、挡板或安装脚时，不必重新开模，只需沿长度方向滑入对应配件即可。

　　工程应用中需注意，圆弧外壁与底部卡槽的同轴和对称关系会影响端盖装配效果；若端部需要封堵，应在截面上保留卡扣咬合量，并在长料切断后去除毛刺。对于需要弯折或曲面布置的场合，该型材更适合直线段拼接，不建议强行弯曲，以免下部细筋失稳。整体而言，该截面把灯体防护、灯板固定、走线散热和外部安装整合在同一挤压件内，减少了灯具装配零件数量，也降低了小型照明模组在设备集成中的结构复杂度。
