餐饮废水处理用油脂分离装置结构设计

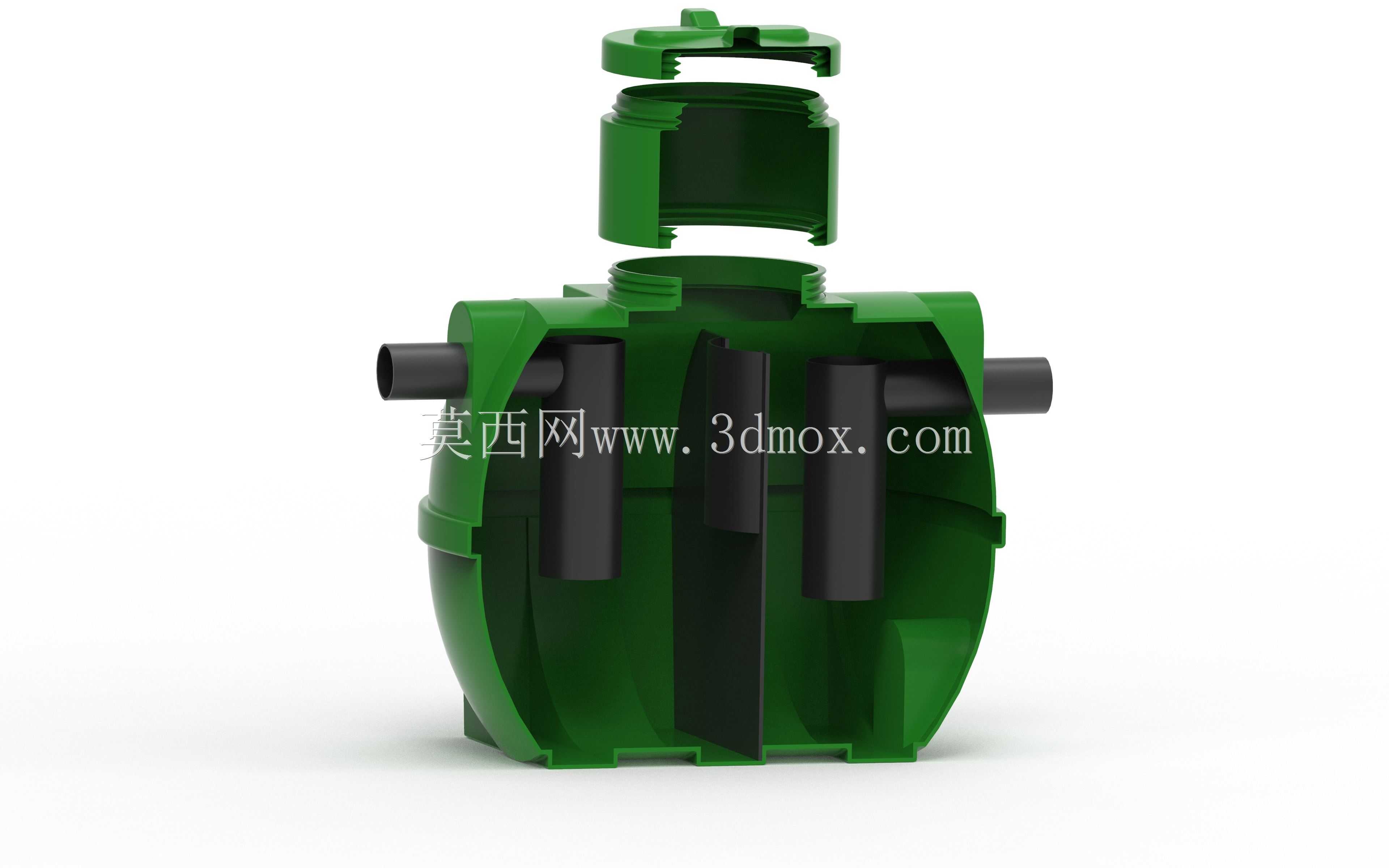

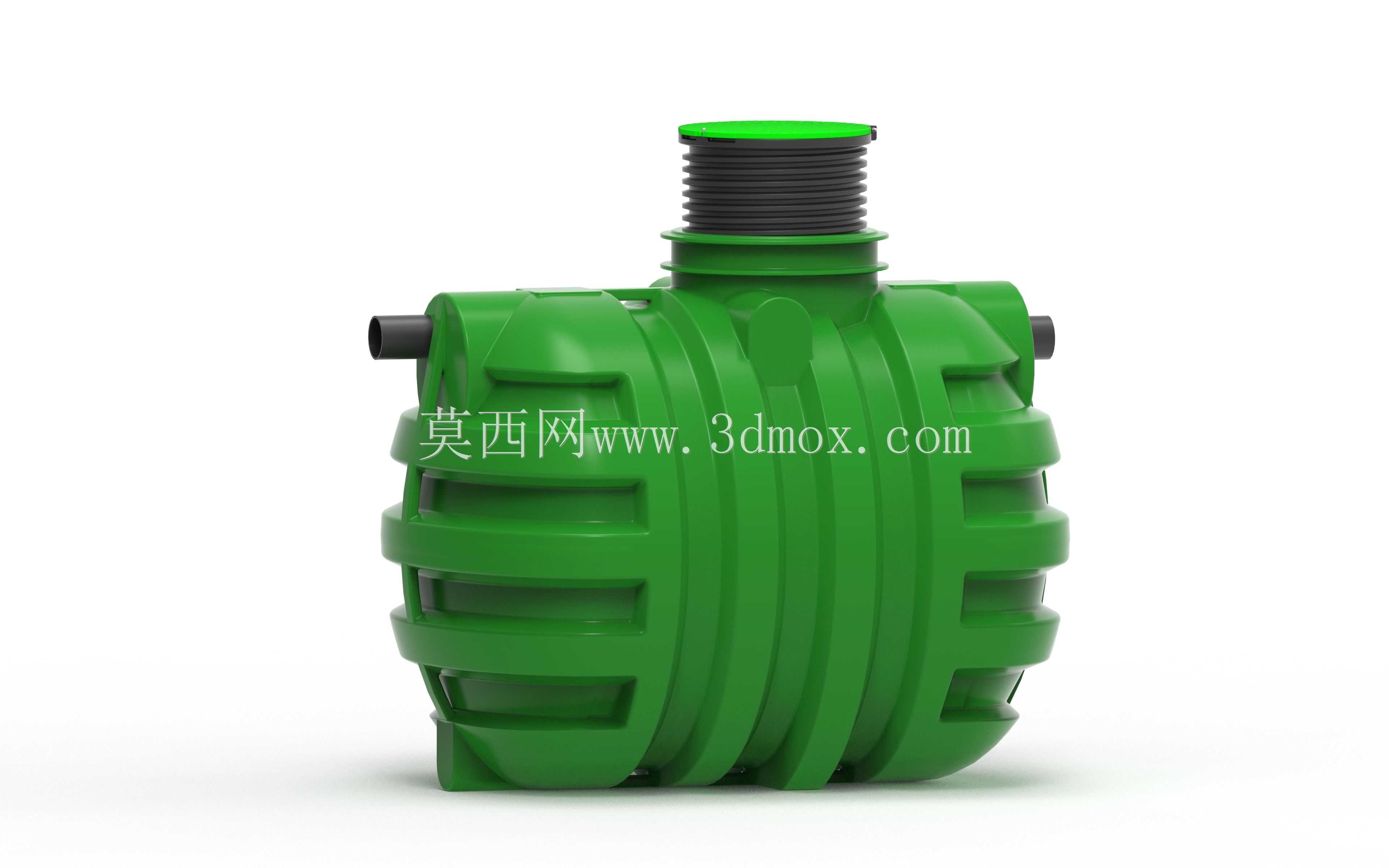

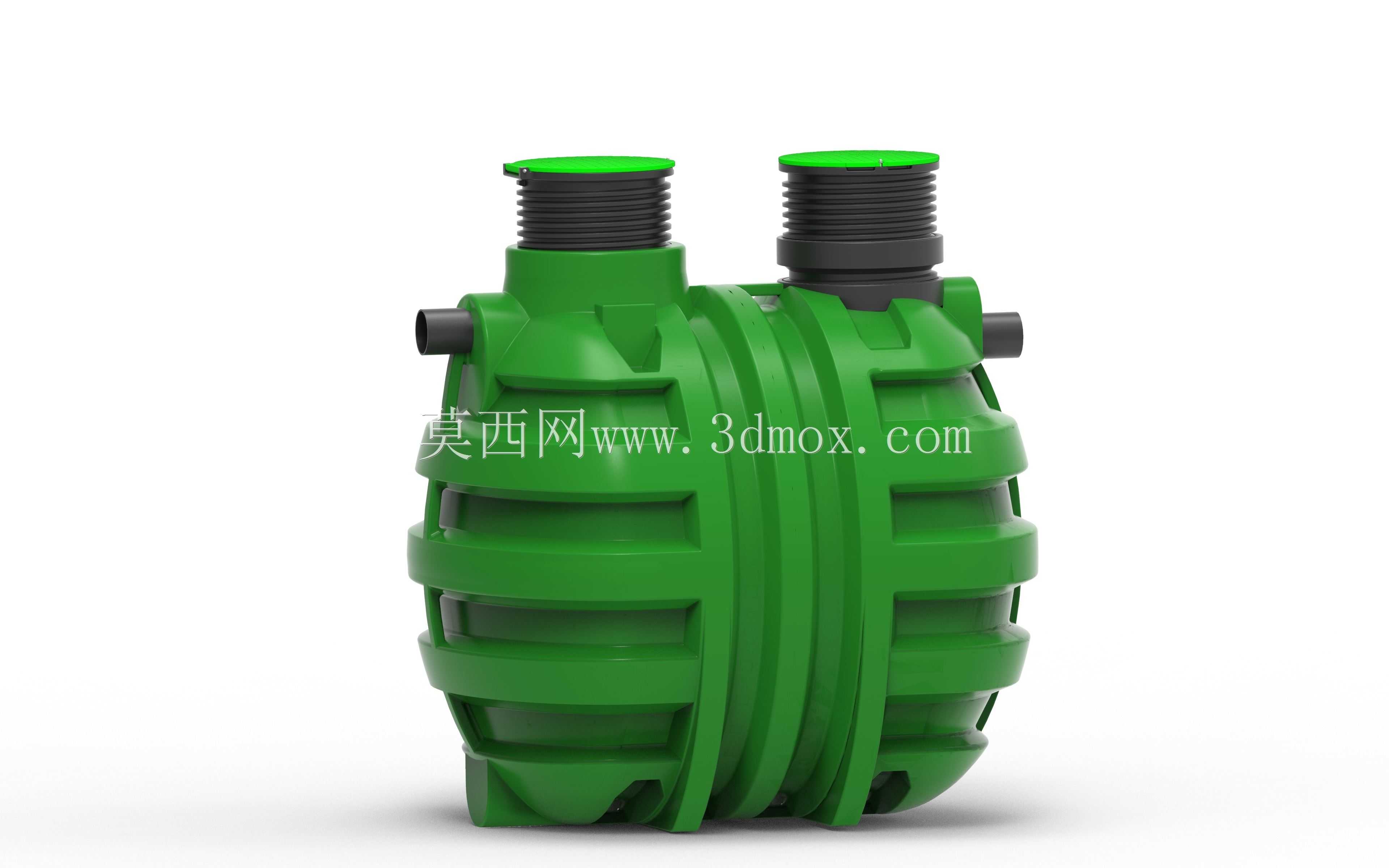

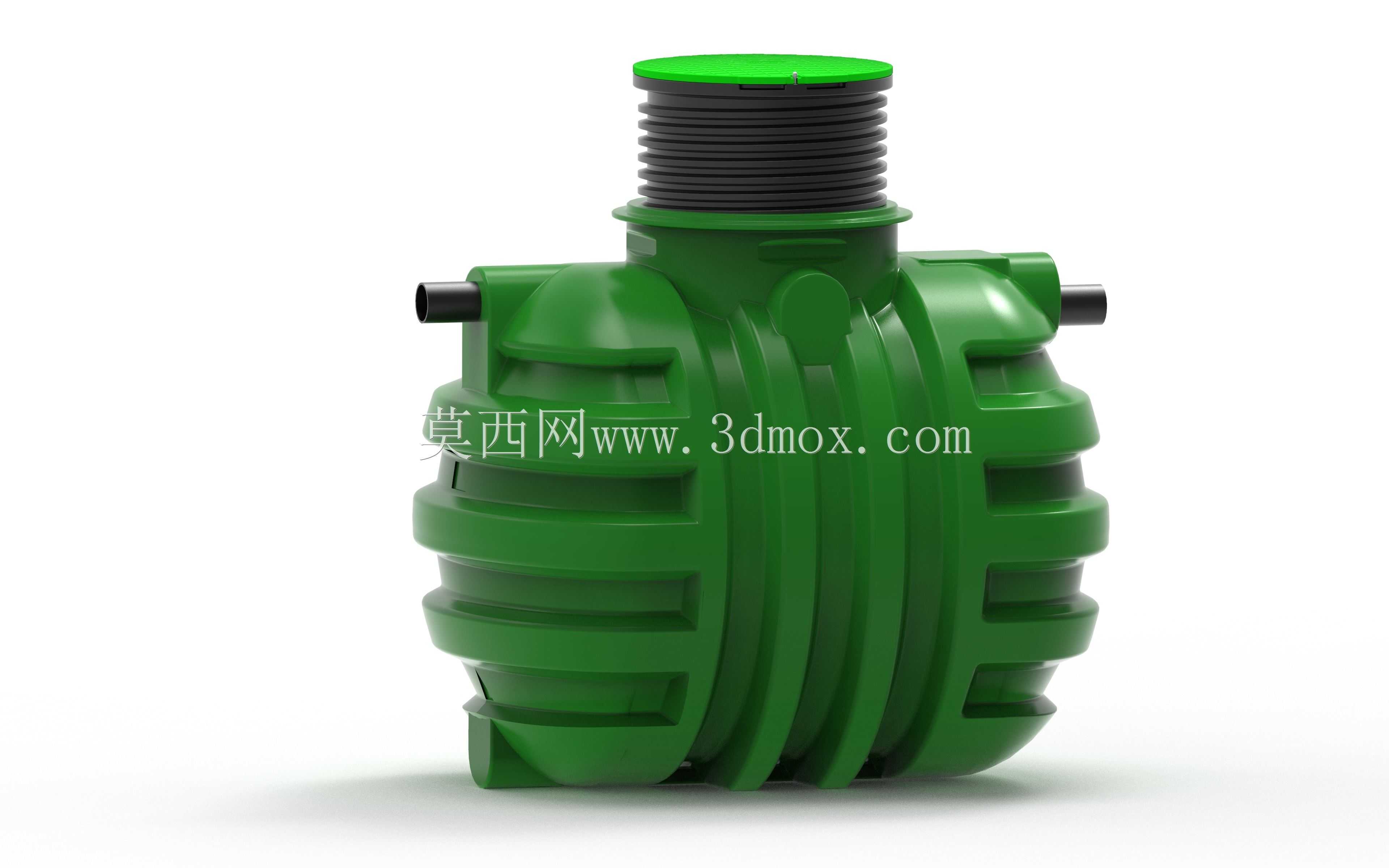

　　该油脂分离装置主要面向餐饮加工、食品生产等会排放含动植物油脂废水的场景，适配商用厨房、小型食品加工车间的排水支管段安装，核心作用是拦截、分离废水中的悬浮油脂与大颗粒食物残渣，避免油脂在排水管道内壁冷凝附着造成管路过流断面缩小、堵塞，同时降低后续化粪池、小型污水处理设施的有机负荷，减少管网维护频次与污水处理单元的冲击压力。从结构设计来看，装置采用上下分体式的球形壳体结构，上盖与主体壳体通过卡扣式结构配合密封，无需额外紧固件即可实现快速开合，方便后期清理内部截留的油脂与残渣，壳体选用耐腐蚀的工程塑料材质，适配厨房废水的弱酸弱碱腐蚀环境，整体壁厚均匀，满足地埋或明装的承压要求。

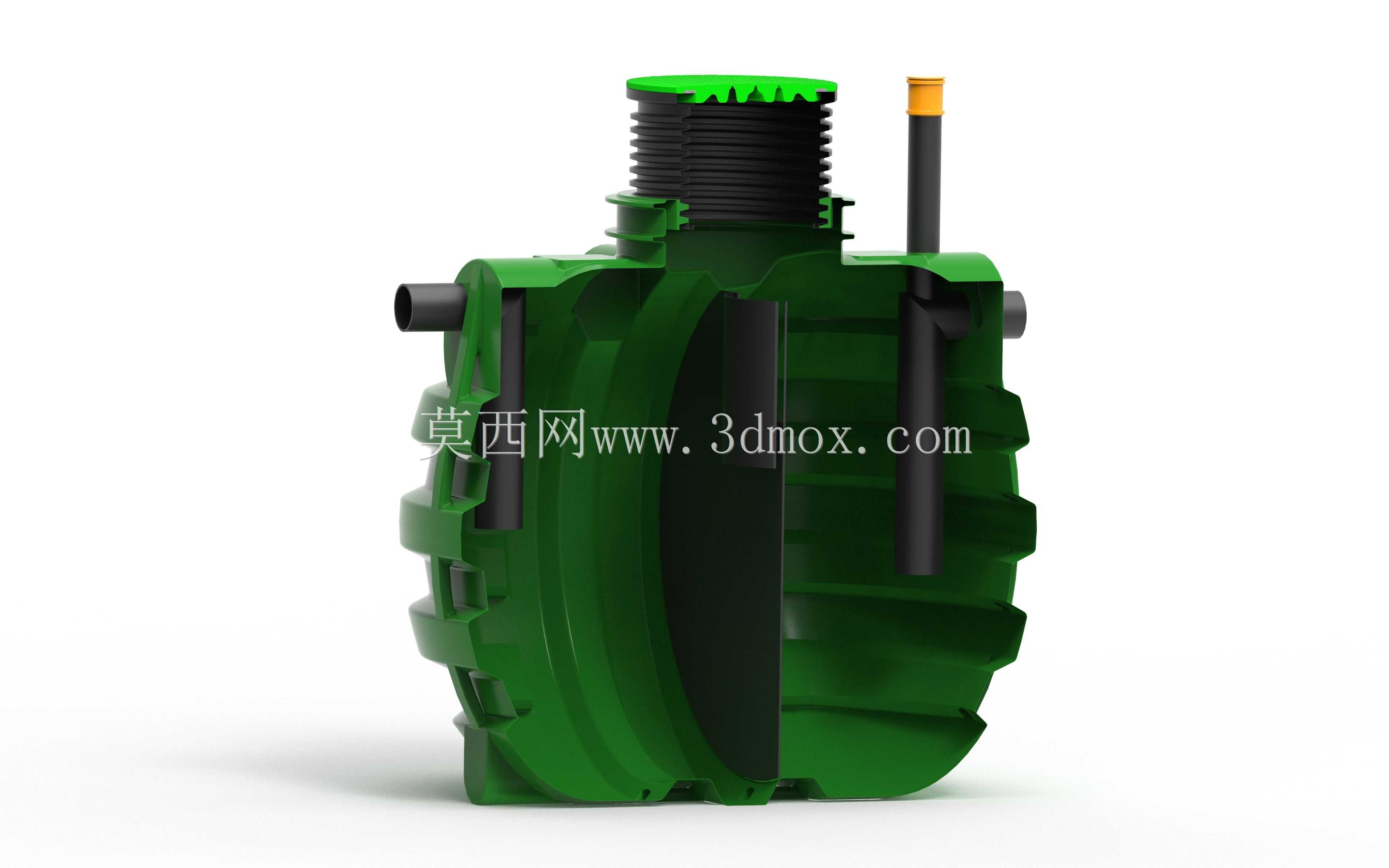

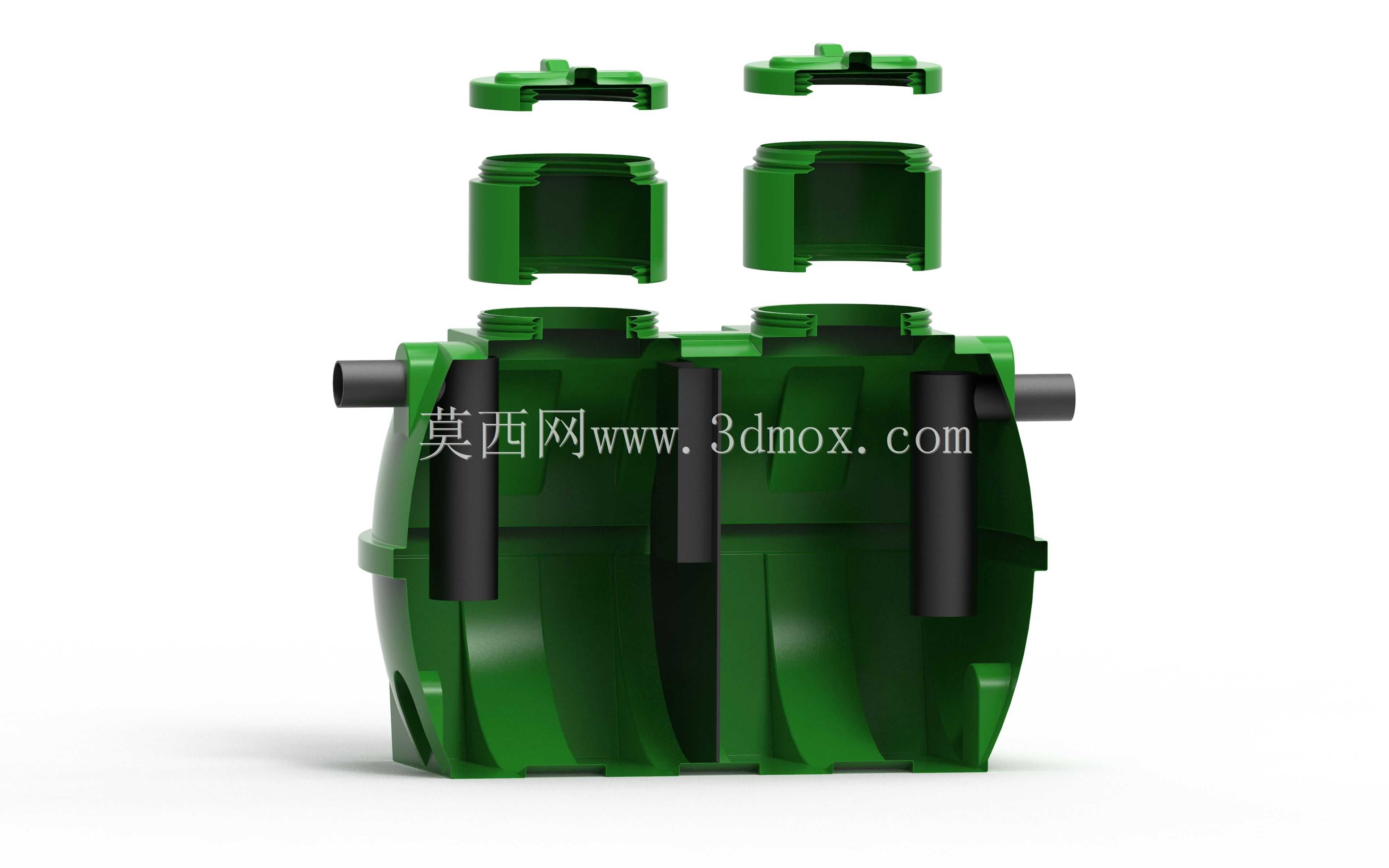

　　进出水口采用对称侧出的接口设计，接口外径适配常规民用建筑排水支管的通用管径，安装时无需额外变径配件，可直接与同规格排水管道粘接或插接，整体安装边界紧凑，球形壳体的最大外径可适配常规厨房地面下的预留安装空间，无需大范围开挖土建作业。内部设置多道交错布置的挡流板结构，废水进入腔体后，过水断面突然扩大，水流速度快速降低，密度小于水的油脂颗粒在浮力作用下逐步上浮到腔体顶部的集油区，密度较大的食物残渣则沉降到腔体底部的沉渣区，经过挡流板反复折流后的废水从另一侧出水口排出，整个分离过程无需额外动力，完全依靠重力实现油水渣三相分离，无运行能耗。

　　内部挡流板的间距经过流态模拟优化，既保证足够的停留时间让油脂充分上浮，又避免挡流板间距过小造成纤维类杂物缠绕堵塞，同时挡流板与壳体采用一体化注塑成型的结构，减少拼接缝隙的渗漏风险，整体结构无易损运动部件，日常维护仅需定期打开上盖清理浮油与沉渣即可，运维难度极低。在安装适配性上，装置的进出水口中心线高度与常规排水支管的敷设高度匹配，安装时无需调整管道坡度，可直接串入排水管路中，壳体底部设置有防滑支撑筋，无论是明装在地面还是埋入垫层内都能保持稳定，不会因为水流冲击出现移位。
