ROTO-RoSepⅡ级重力式油分分离装置

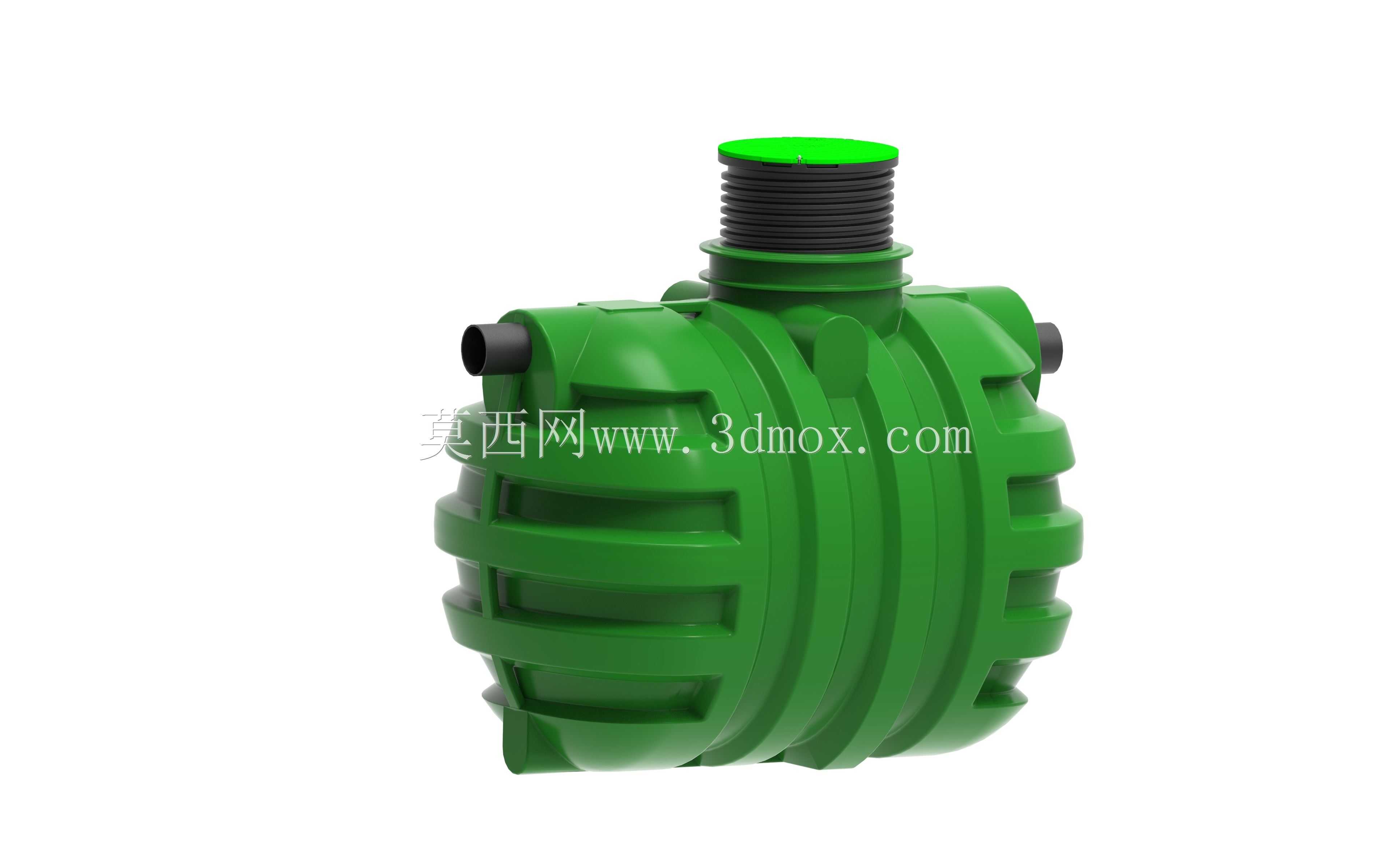

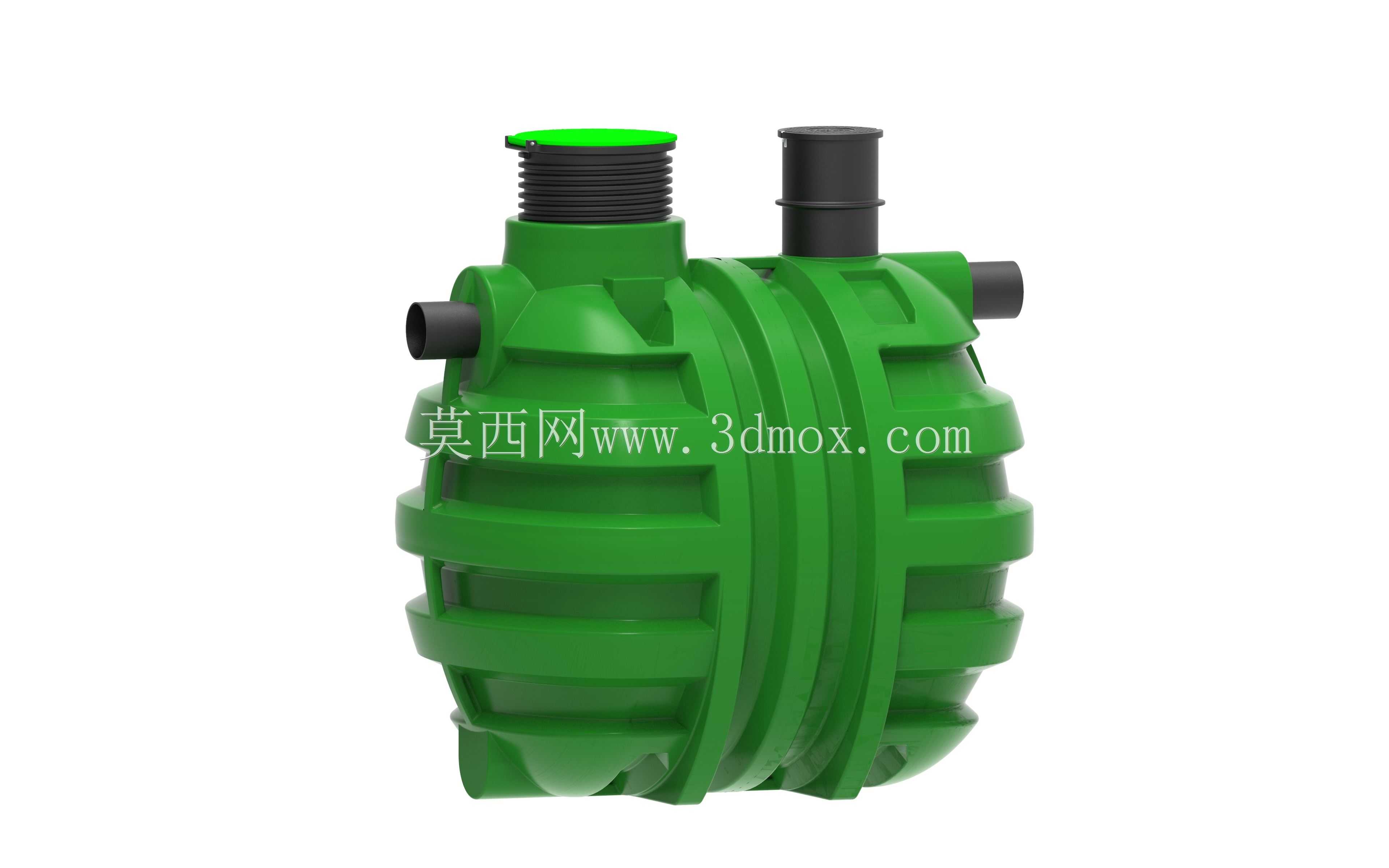

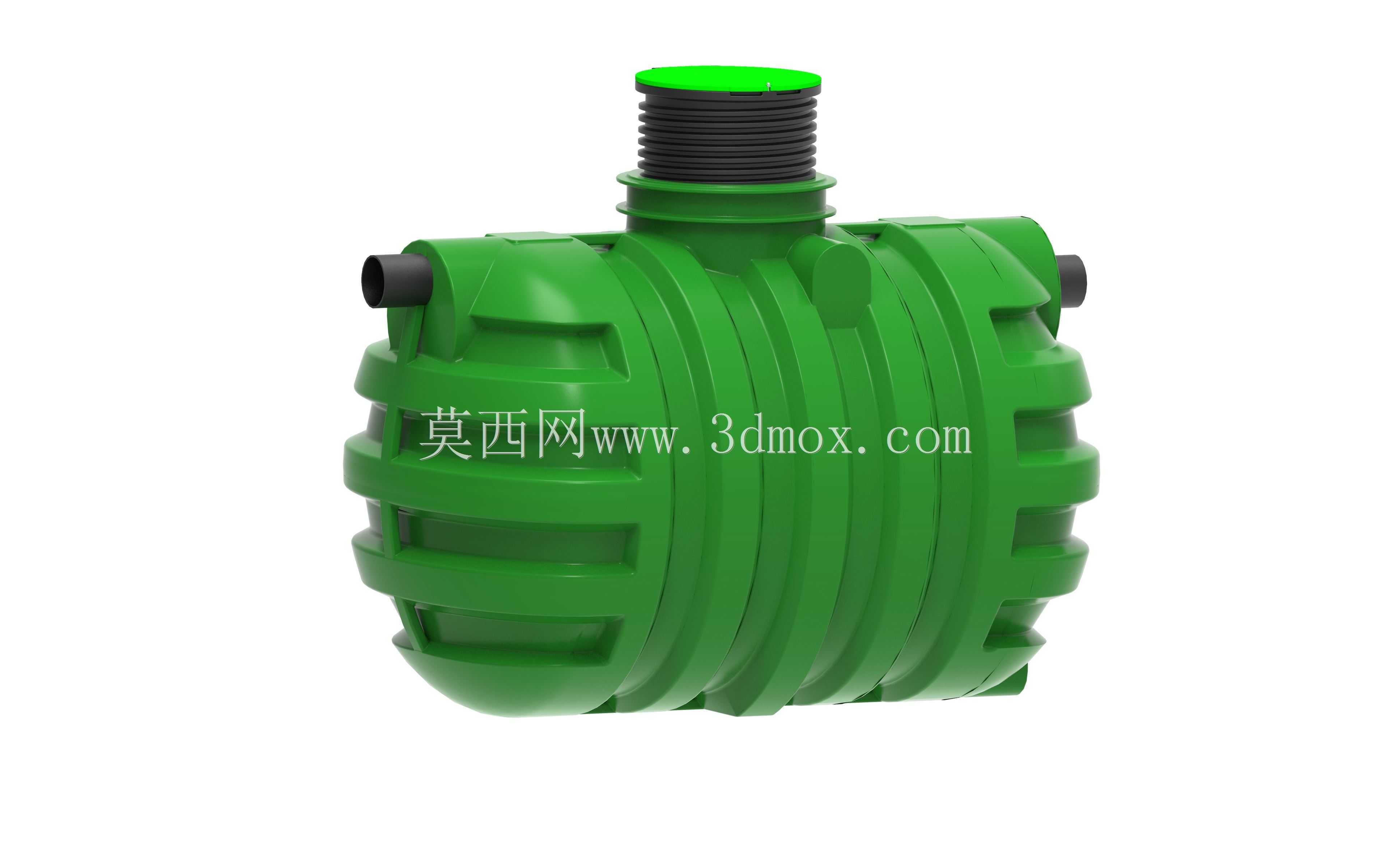

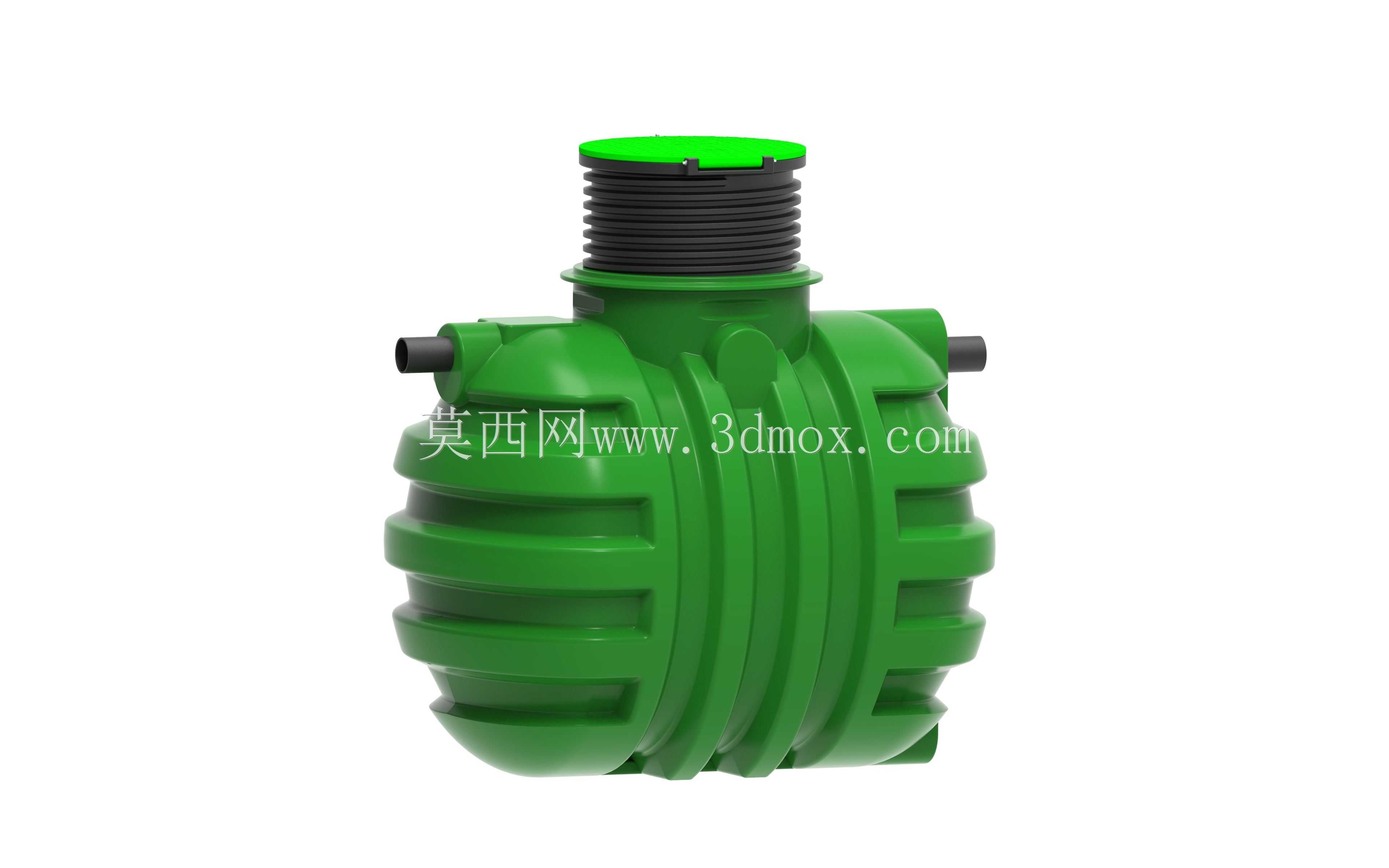

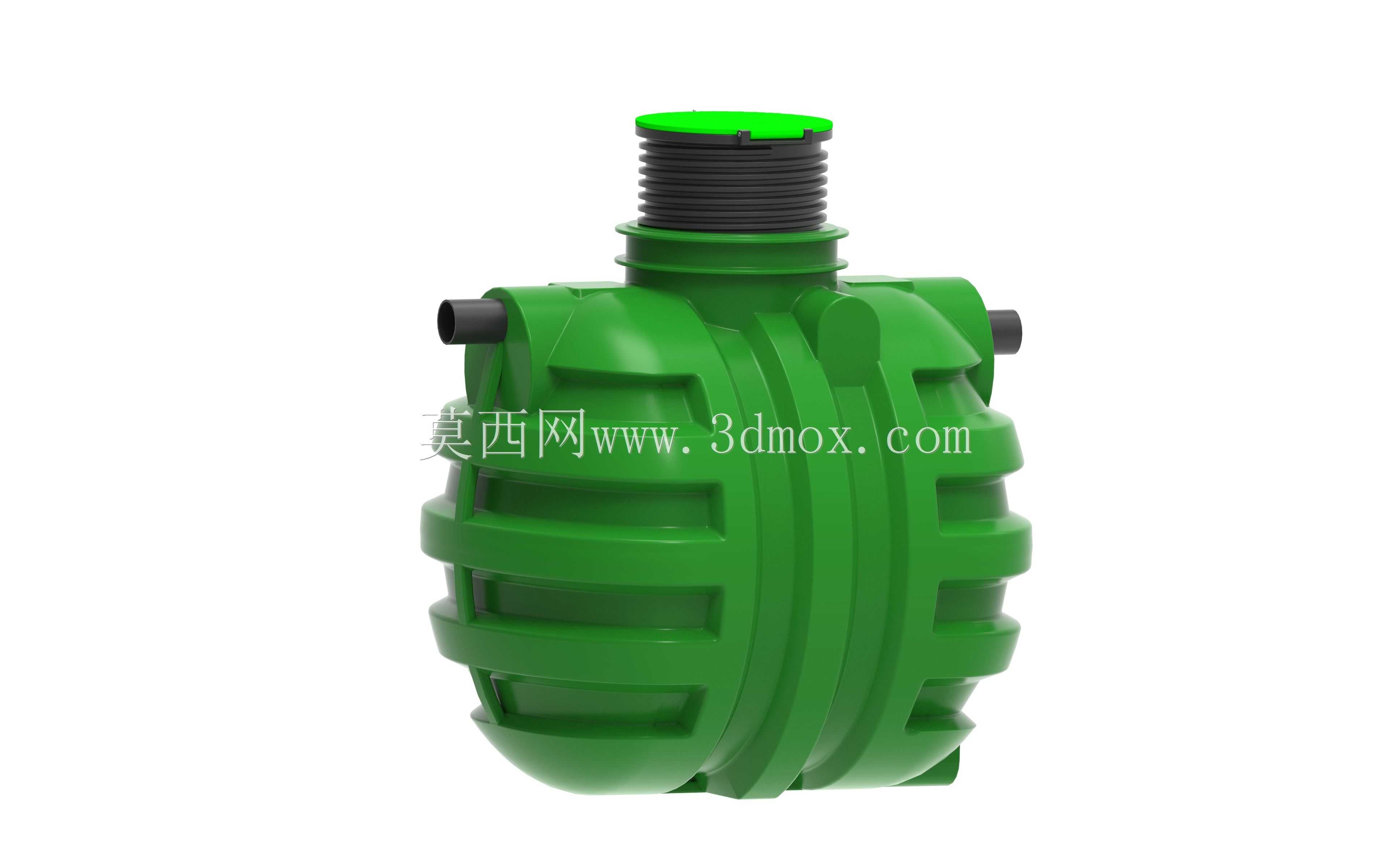

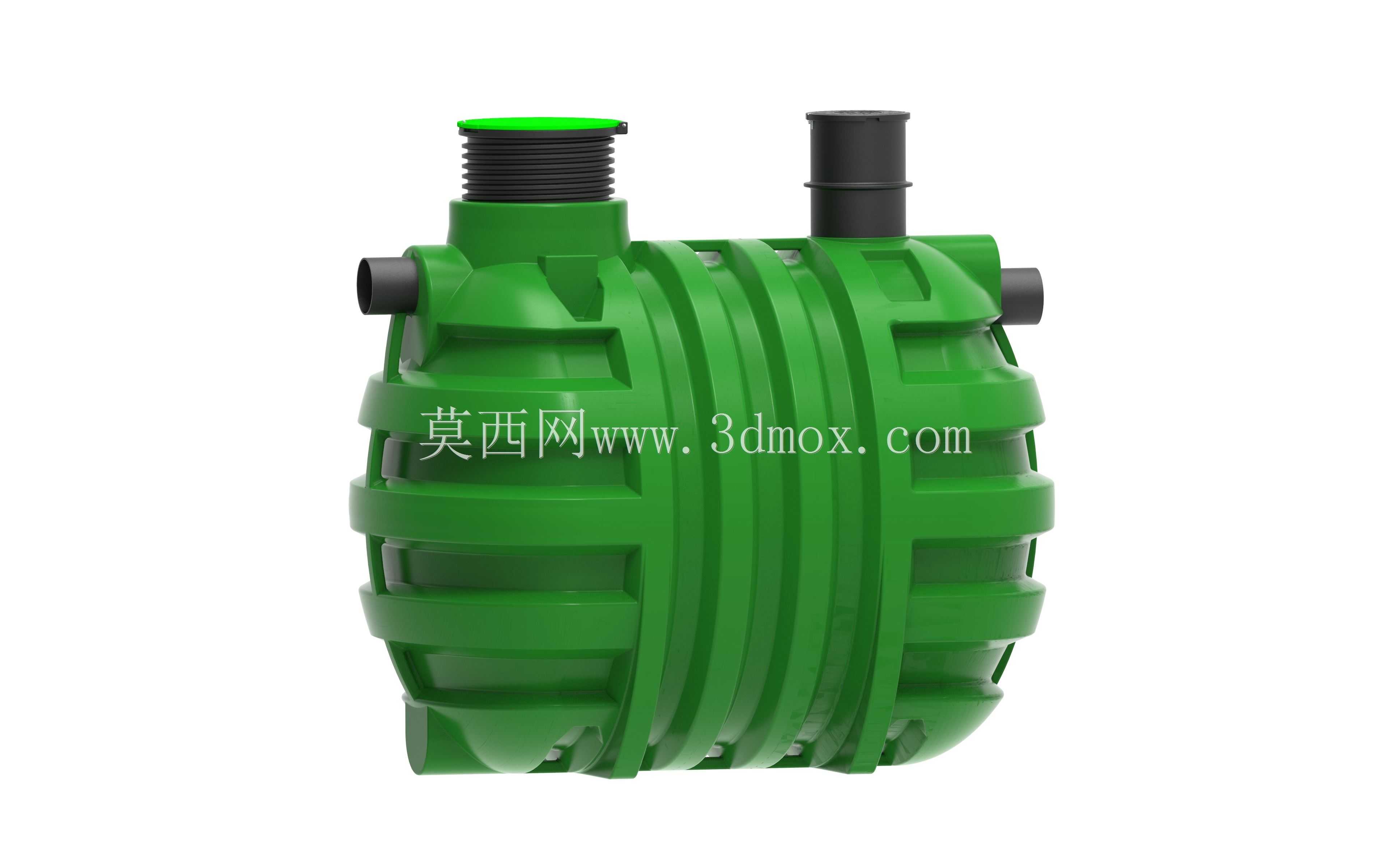

　　在市政废水预处理、小型工业含油废水排放的工程场景中，这类重力式油分装置是前端预处理环节的常用配套部件，核心作用是在无额外动力输入的前提下，依靠油水密度差实现浮油的初步分离，将出水含油浓度控制在100mg/l以内，满足后续市政污水处理厂的进水水质要求，避免高浓度浮油对市政管网、后续生化处理单元造成冲击。从结构设计来看，该装置采用鼓形承压壳体设计，外壳周向布置多道环形加强筋，既能够提升壳体的环向承压能力，应对管路输送过程中的水锤冲击，也能在注塑成型过程中减少壳体缩痕，提升成型尺寸稳定性。

　　顶部设置外螺纹接口作为进水端，接口端面做平整倒角处理，方便与标准管路螺纹直接对接，无需额外焊接法兰，降低现场安装的加工成本；壳体两侧对称布置的小口径接口为排油/排气接口，可根据现场管路走向选择单侧接出浮油收集管路，另一侧用堵头封堵，适配不同安装空间的管路排布需求。建模过程中需要重点关注几个安装边界尺寸：顶部螺纹接口的公称通径、螺纹有效旋合长度直接决定了配套管路的选型，壳体最大外径需要预留至少50mm的安装操作空间，方便现场扳手操作拧紧接口，底部的支撑结构需要匹配安装基础的固定孔位，确保装置安装后保持垂直状态，避免倾斜导致内部油水分离界面偏移，影响分离效率。

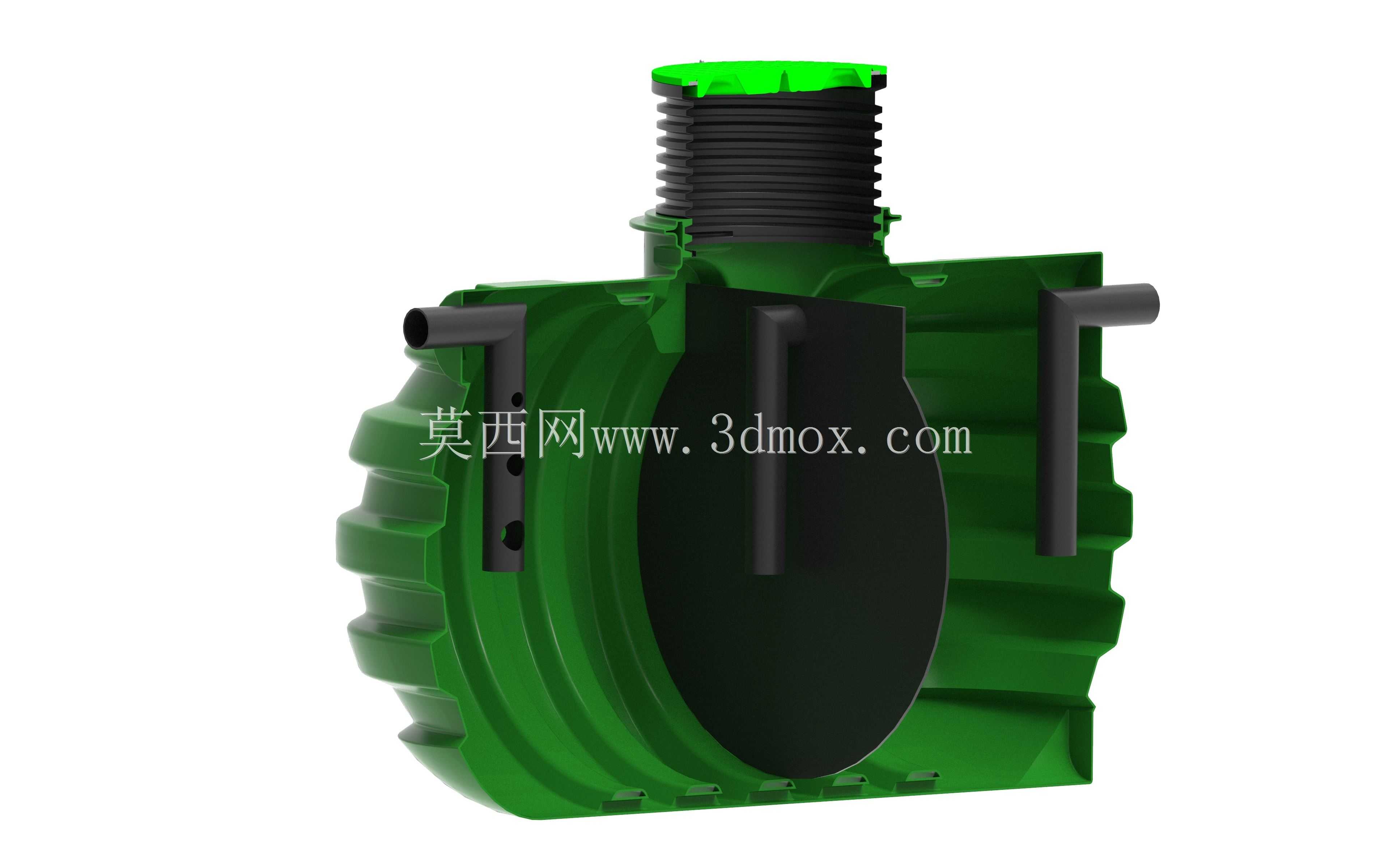

　　内部结构设计上，装置内部设置多层缓流挡板，进水从顶部进入后首先经过挡板消能，降低水流流速，避免进水冲击扰动已经形成的浮油层，让油滴有足够的停留时间上浮聚集在壳体顶部的集油腔，当浮油层厚度达到排油口高度时，自动从侧部排油口流出，分离后的废水从壳体下部的出水端排出，整个分离过程无需外接电源、无需额外添加药剂，日常维护仅需定期打开排油口清理沉积的油泥即可，运维成本极低。

　　这类装置通常安装在含油废水排放的末端，比如小型机加工车间的废水排放口、餐饮商户的隔油后段提升单元、汽修厂的洗车废水预处理环节，相比传统的混凝土隔油池，该类集成式装置占地面积仅为传统隔油池的1/5，安装周期短，可直接在管路中串接使用，不需要额外开挖土建池体，尤其适合场地受限的改造项目。建模时需要注意壳体壁厚的均匀性，避免壁厚突变导致的应力集中，接口处的螺纹需要符合标准管螺纹的尺寸公差，确保和标准管路配件的互换性，外部加强筋的厚度要控制在壳体壁厚的0.6-0.8倍，避免成型时表面产生缩印，影响外观和装配精度。
