摄像机安装扩展固定支架结构设计

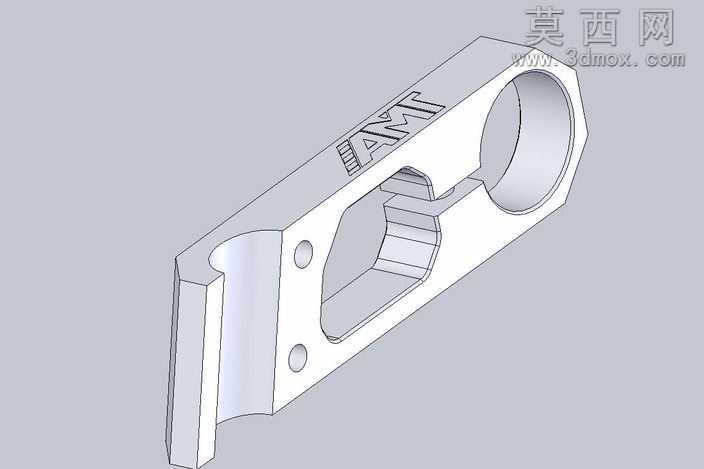

本作品为摄像机安装扩展固定支架的三维结构设计，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺合理性与装配适配性原则开展设计工作。建模阶段首先根据摄像机挂载的安装尺寸、承重需求以及配套设备的安装空间约束，确定支架的整体轮廓尺寸，采用自底向上的建模逻辑，先完成基准面、基准轴的定位搭建，再依次绘制各截面草图，通过拉伸、切除、倒角等基础特征命令构建主体结构，针对支架上的安装孔位、镂空减重区域以及侧边的标识凹槽，采用精准的尺寸约束与几何约束，确保各特征的位置公差与尺寸公差符合实际装配要求。材质设计上，支架主体选用6061铝合金作为预设加工材质，渲染阶段为模型赋予哑光阳极氧化的金属材质，调整材质的粗糙度、反射率参数，还原铝合金零件的真实质感，同时对安装孔内壁、边缘倒角处做细节材质处理，体现机加工后的表面纹理效果。结构设计层面，支架一端设置大尺寸圆弧安装位，用于适配摄像机主体的圆柱挂载部位，保证与摄像机外壳的贴合度，避免安装后出现晃动；中部采用镂空式结构设计，在保证整体结构强度、抗扭抗弯性能满足承重要求的前提下，有效降低零件自身重量，减少挂载端的负重压力；支架板面上设置两个同轴定位小孔，用于安装时的快速对位与螺丝锁紧固定，侧边的切削平面设计既可以避免安装时与周边其他设备产生干涉，也能优化零件的加工工艺性，减少不必要的铣削工序。设计思路上，整体围绕安装便捷性、结构可靠性、轻量化三个核心目标展开，在满足摄像机扩展安装的功能需求基础上，兼顾零件的加工成本与装配效率，所有边角位置均做了圆角倒角处理，既消除机加工后的锐边毛刺，提升安装操作的安全性，也能优化零件的应力分布，避免长期承重状态下出现应力集中导致的结构变形，最终完成的三维模型可直接用于后续的工程图导出、数控加工编程以及装配模拟验证。
