参数化可调直跑钢楼梯三维设计作品

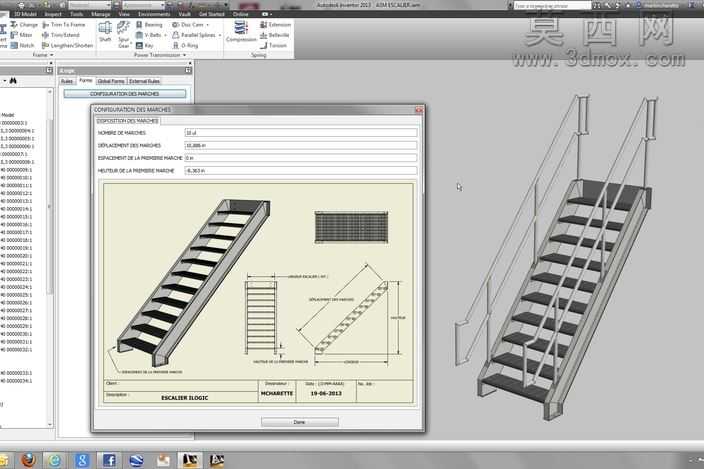

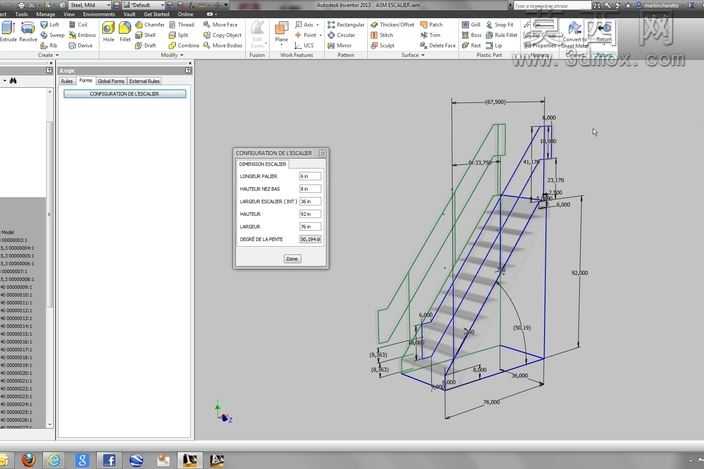

本作品为参数化直跑钢楼梯三维设计方案，依托三维建模软件完成全流程构建，核心采用ilogic参数化逻辑实现模型的快速可调，适配不同层高、梯段长度、踏步数量的场景需求。建模过程中首先梳理钢楼梯的核心结构逻辑：以双侧槽钢作为梯段主承重梁，踏步采用花纹钢板折弯成型，双侧设置圆管立柱与扶手组成的防护护栏，各部件之间的连接节点均按照实际钢结构施工逻辑预留装配关系，确保模型可直接对接生产加工环节。材质配置上，梯梁与踏步赋予哑光碳钢材质，还原热轧钢材的表面肌理，扶手与立柱赋予拉丝不锈钢材质，通过材质参数的粗糙度、反射率调整，区分不同金属构件的视觉质感，配套的工程图模块同步完成尺寸标注、视图投影，包含梯段侧视尺寸图、踏步节点详图、护栏安装定位图，所有标注与三维模型参数实时关联，调整模型参数时工程图尺寸可同步更新，无需重复标注。设计思路上摒弃传统固定尺寸楼梯模型的局限性，将楼梯的踏步高度、踏步宽度、梯段倾斜角度、护栏高度、立柱间距等核心尺寸全部纳入参数化控制体系，使用者仅需在参数面板输入对应场景的层高、预留梯段长度数值，模型即可自动计算最优踏步参数并完成重构，同时自动校验踏步尺寸是否符合民用建筑设计的规范要求，避免出现不符合通行标准的尺寸问题。模型构建过程中对所有构件做了轻量化处理，在保留完整结构细节、装配关系的前提下控制模型体量，同时保留所有特征的可编辑性，方便使用者根据实际项目需求调整构件截面规格、材质类型，也可在此基础上拓展添加防滑条、侧边装饰板等附加构件，适配工业建筑、民用住宅、商用空间等不同场景的钢楼梯设计需求，配套的渲染效果可直观展示楼梯安装完成后的整体形态，帮助设计人员快速完成方案展示与沟通。
