M16六角头螺栓配螺母平垫圈组合件

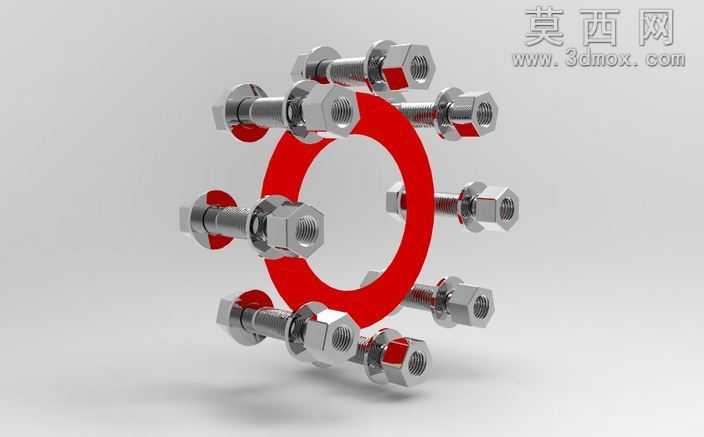

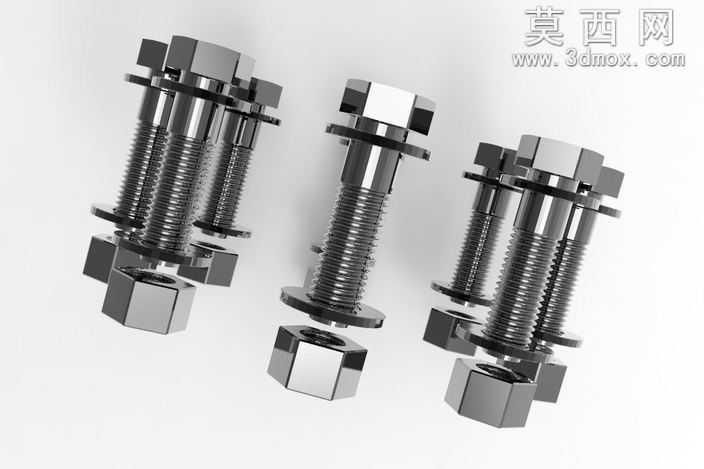

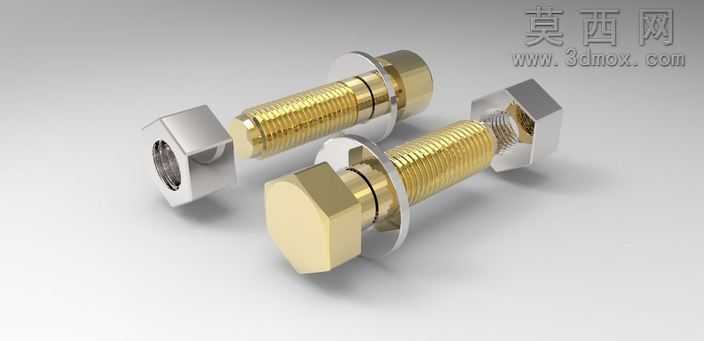

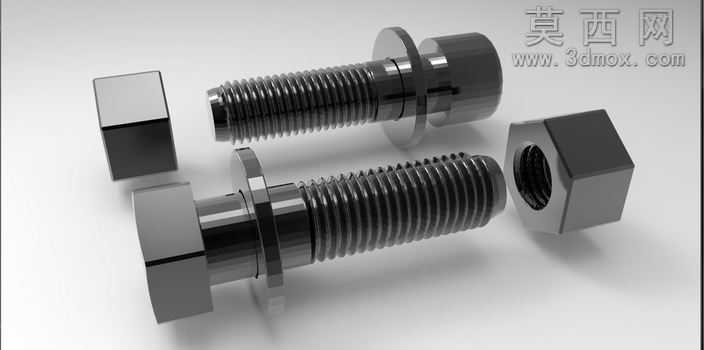

本作品为M16规格外六角螺栓、六角螺母与配套平垫圈的组合装配件三维建模成果，建模过程严格遵循公制紧固件通用设计规范，完整还原了该规格紧固件的全部结构细节。建模阶段首先针对螺栓部分进行参数化搭建：精准绘制外六角头部的正六边形轮廓，通过拉伸特征生成头部实体，对头部与螺杆衔接的过渡圆角做了符合行业标准的圆弧处理，避免应力集中结构的失真；螺杆部分按照M16粗牙螺纹的标准参数，通过螺旋线扫描切除的方式生成真实的三角螺纹牙型，还原了螺纹收尾处的不完全牙段结构，同时保证螺杆光杆段与螺纹段的长度比例符合常规紧固件的通用尺寸配比。其次进行螺母的建模工作：绘制对应规格的六角外形轮廓，拉伸生成螺母基体后，通过螺旋扫描切除生成与螺栓完全适配的内螺纹结构，对螺母两端的倒角做了标准化处理，还原了实际加工中去毛刺的工艺结构。平垫圈部分则按照M16螺栓配套垫圈的标准内外径、厚度参数绘制环形基体，对垫圈两侧边缘做了微小的倒角处理，还原冲压垫圈的真实边缘形态。装配阶段严格遵循紧固件的实际装配逻辑，将平垫圈套入螺栓螺杆后，再将螺母旋入螺栓螺纹段，调整各零件的相对位置，还原实际使用中螺栓穿装、垫片贴合、螺母锁紧的装配状态，各配合面的贴合关系准确，螺纹副的啮合位置符合真实装配逻辑。材质与渲染阶段，为螺栓、螺母赋予了镀金金属材质，调整材质的金属度、粗糙度参数，还原镀锌紧固件表面带有轻微金属光泽、无强烈镜面反射的真实质感；为平垫圈赋予了不锈钢材质，调整反射参数体现不锈钢垫圈的亮面金属特性；场景搭建采用浅灰色渐变背景，布置三点式布光，主光提供主要照明凸显零件轮廓与材质质感，辅光消除暗部死黑，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰展现各零件的结构细节、材质差异与装配关系，可用于机械装配教学、紧固件选型展示、装配模拟演示等场景，模型结构严谨，参数符合通用标准，无结构失真问题。
