人体工学手持淋浴喷头外观结构设计

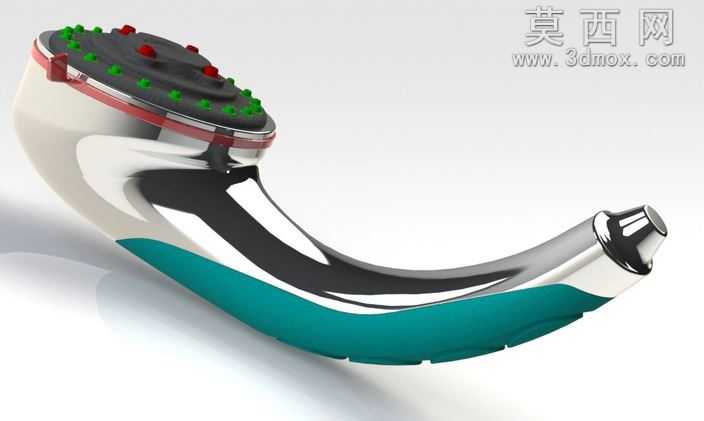

本作品为手持淋浴喷头的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过多组基准面绘制引导线与截面轮廓，利用放样、曲面扫描等特征命令构建主体流畅的弧形握持结构，精准还原符合人手握持习惯的曲面弧度，避免生硬棱角带来的使用不适感。模型头部出水区域采用阵列特征完成多组出水孔位的排布，区分不同功能的出水点位，通过凸台特征塑造头部的凸起按摩触点，还原产品的多功能使用属性。材质渲染阶段，主体握持区的防滑部分采用青绿色哑光软胶材质，调整粗糙度参数模拟软质防滑橡胶的细腻触感，金属连接与装饰部分采用高反光镀铬金属材质，调整反射率与环境贴图参数，还原卫浴五金件特有的亮面金属光泽，头部黑色区域采用哑光硬质塑料材质，红色与绿色的功能触点分别赋予对应色彩的半哑光塑料材质，通过分层材质设置区分不同部件的质感差异。结构设计上，充分考虑手持使用的受力平衡，将重心设置在握持区域中心位置，弧形手柄的粗细变化贴合人手抓握时的指腹贴合弧度，边缘位置全部做圆角过渡处理，避免使用过程中的磕碰划伤，头部与手柄的衔接处采用平滑曲面过渡，既保证外观的流畅一体性，也避免结构缝隙残留水渍。设计思路围绕家用卫浴场景的使用需求展开，在保证基础出水功能的前提下，融入按摩触点的附加功能，外观造型突破传统淋浴喷头的直柄刻板设计，采用流线型曲面造型提升产品的视觉质感，防滑软胶与亮面镀铬的材质搭配兼顾实用属性与视觉美观度，整体模型结构完整，曲面过渡顺滑无破面，各部件的装配关系清晰，可直接用于后续的结构验证与外观打样参考。
