减压阀配套轴接头机械结构设计

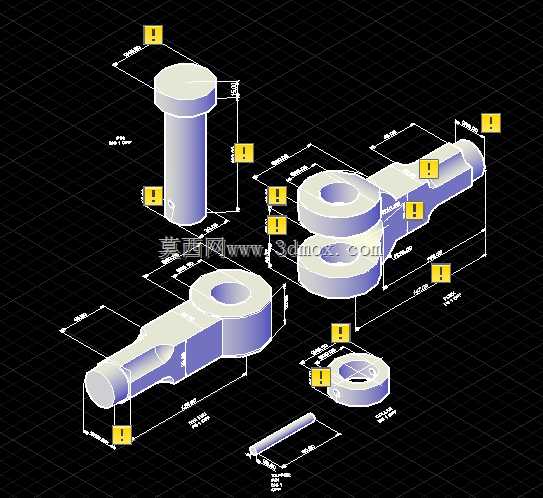

　　在工业流体管路系统的减压阀组装配场景中，轴接头是承担阀芯传动、部件定位与扭矩传递的核心连接件，其结构合理性直接决定减压阀的调压精度、动作响应速度与长期运行可靠性。这类轴接头通常应用在工业给排水、油气输送、化工流体管控等场景的减压阀内部，既要适配阀杆的周向转动与轴向微量位移需求，又要保证连接部位无松脱、无卡滞，在频繁调压动作下维持稳定的配合精度。从结构设计层面看，该轴接头采用阶梯轴与带孔连接座组合的拆分式结构，不同直径的轴段分别承担定位、传动、限位功能：大直径轴端设置轴向限位台肩，装配时可直接抵靠阀体内腔的定位端面，无需额外加装轴端挡圈即可限制轴向窜动，减少装配工序的同时降低了小零件脱落引发阀腔卡堵的风险；中间轴段加工有高精度配合面，与连接座的内孔采用基孔制间隙配合，既保证转动过程中无卡涩，又将配合间隙控制在0.02mm以内，避免调压过程中出现空行程导致的压力控制偏差。

　　连接座采用偏心带孔结构，一侧的通孔用于穿装固定销轴实现与阀瓣组件的铰接，另一侧的轴孔与轴段配合传递扭矩，偏心距的尺寸经过反复校核，刚好匹配减压阀全开至全关行程中阀瓣的摆动角度，不会出现运动干涉。设计过程中优先考虑了安装边界的适配性：所有轴段的倒角均采用1×45°工艺倒角，既方便装配时的导向导入，又能去除加工毛刺避免刮伤阀体内腔的密封件；连接座的外轮廓做了圆弧过渡处理，不存在尖锐棱角，在阀腔有限空间内装配时不会磕碰损伤密封面。从实际使用场景出发，这类轴接头需要承受频繁的往复扭矩载荷，因此各截面的直径尺寸均经过抗扭强度校核，轴肩过渡位置采用圆角过渡降低应力集中系数，避免长期交变载荷下出现疲劳断裂。

　　装配时轴段与连接座的配合面涂抹少量润滑脂，可降低长期动作的磨损量，延长部件的整体使用寿命。不同轴段的长度尺寸严格匹配阀腔内部的安装空间，装配后轴端与阀盖内侧保留0.5-1mm的轴向间隙，补偿温度变化带来的零件热胀冷缩量，避免高温工况下出现轴顶死导致的调压失效问题。连接部位的销轴孔采用铰孔加工，保证与销轴的配合精度，减少铰接部位的传动间隙，让调压动作的反馈更直接，压力控制的滞后量控制在允许范围内。
