小型固定翼气动验证无人机结构设计

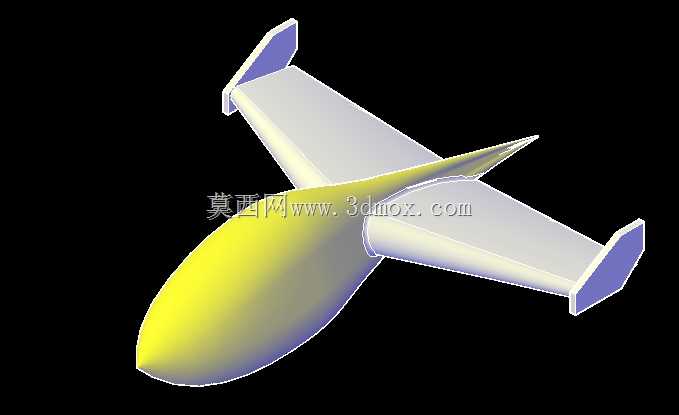

　　这款小型固定翼构型的无人飞行器，主要面向低空低速气动性能验证场景，可搭载微型传感模块完成小范围空域的气流数据采集、简易航测作业任务，也可作为高校航空航天类专业开展气动实验、飞控算法验证的低成本载体，适配室内风洞测试与室外开阔场地的短距起降试飞需求。从结构设计逻辑来看，整机采用翼身融合过渡的流线型构型，机头段做了大曲率钝头设计，既能够降低低速飞行状态下的机头压差阻力，也预留了足够的内部腔体空间，可容纳微型动力电芯、飞控主板、空速管等核心元器件，腔体内部设置有两处定位凸台，可直接通过卡扣或微型螺丝固定电控组件，无需额外设计复杂的安装支架，能有效控制整机自重。主机翼采用上单翼布局，翼身衔接处做了平滑的曲面过渡处理，避免飞行过程中翼根位置出现气流分离现象，机翼后缘预留了舵面安装的开槽结构，可根据实际测试需求加装副翼舵机，实现滚转方向的姿态控制；尾翼采用常规式平尾加垂尾的构型，垂尾设置在机身尾部两侧，向外有微小的外倾角度，既能够提升航向稳定性，也能避免起飞降落过程中尾翼与地面发生剐蹭，平尾与机身尾部采用一体化衔接设计，减少了分体装配带来的结构间隙，降低飞行过程中的寄生阻力。

　　从安装边界与尺寸适配角度来看，整机最大外廓尺寸控制在适配常规桌面级3D打印成型的范围之内，机身最大直径处可容纳直径20mm以内的圆柱型电芯，翼展方向预留的舵机安装位适配常见的3.7g微型舵机，整机重心设计在机翼弦长的30%位置，符合固定翼飞行器的常规重心配平要求，无需额外添加配重块即可满足基本的静稳定裕度要求。在气动性能适配层面，该构型的曲面设计完全适配计算流体动力学仿真的网格划分要求，机身与机翼的衔接曲面无尖锐折角，能够在仿真计算中获得更精准的流场分布数据，可直接导入仿真软件完成不同迎角、不同空速下的升阻比、压力云图、气流分离点等参数的测算，为后续的结构优化、动力选型提供数据支撑。

　　结构细节上，机身底部做了平面化处理，可直接加装简易的滑橇式起落架，无需对机身曲面做二次切削修改，滑橇安装位预留了两个直径2mm的安装孔，孔位内嵌铜套的设计空间，可反复拆装起落架而不会造成塑料机身的螺纹滑牙；机头位置预留了螺旋桨整流罩的安装台阶，适配直径40mm以内的折叠螺旋桨，在炸机情况下螺旋桨可向后折叠，降低冲击力对电机轴的损伤。整机所有曲面均采用G2连续的曲面过渡，没有出现曲率突变的位置，既能够降低飞行过程中的摩擦阻力，也能在采用FDM3D打印制作时减少支撑材料的使用，打印完成后仅需简单打磨即可获得光滑的外表面，降低后期处理的工作量。

　　对于结构设计从业者而言，该模型的曲面构建逻辑可作为小型固定翼飞行器建模的参考案例，翼身融合的曲面处理方式、重心配平的位置预留、安装接口的标准化设计，都能为同类型小型无人机的结构设计提供可复用的思路，尤其是针对气动验证类的小型飞行器，在保证结构强度的前提下尽可能简化装配流程、降低自重，是这类设备设计过程中的核心考量点，该模型在结构设计中平衡了气动性能、装配难度、内部空间利用率三者的关系，能够满足低速小型无人机的基础性能要求。
