工业传动用带销锁紧式连接杆结构设计

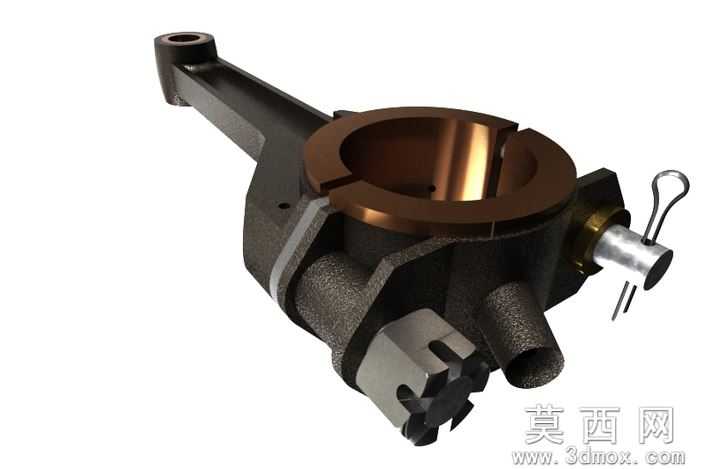

本作品为工业传动场景使用的连接杆三维实体模型，建模过程严格遵循机械零件设计规范，完整还原了连接杆的全部实体边缘与装配结构。建模阶段首先依据机械传动连杆的受力特性绘制基础草图，确定长杆臂的延伸长度、两端安装位的孔径参数，以及中部大尺寸轴套的同轴度公差要求，通过拉伸、切除、倒角等基础特征命令完成主体结构搭建，对杆臂与轴套衔接的过渡位置做了应力缓释的圆角处理，避免结构应力集中问题。材质渲染环节区分了不同部件的材质属性：长杆主体采用铸铁材质，还原了铸造表面的粗糙颗粒质感，呈现出深灰哑光的金属肌理；中部轴套的内圈与端面做了铜合金材质设置，模拟铜套耐磨件的暖棕金属光泽，表面带有细微的加工纹理；端部的锁紧销轴采用镀锌钢材材质，呈现亮银色金属质感，配套的开口销做了金属弯折的形态还原，销轴端部的开槽、开口销的穿装结构都做了1:1的细节复刻。结构设计上，该连接杆一端为带通孔的铰接端，用于与固定支座铰接定位，中部为大尺寸开口轴套结构，可抱紧配套的传动轴实现扭矩传递，轴套侧面设置锁紧定位结构，穿装销轴后可通过开口销完成防松锁定，避免传动过程中销轴脱出，轴套下方还设置了辅助定位的凸台结构，可与配套部件的限位槽配合实现周向定位，保证传动过程中连杆不会发生相对转动。整体建模过程中对所有配合面都做了公差预留的细节处理，既保证了各部件装配时的干涉检查通过，也还原了实际加工生产中的工艺细节，模型完整保留了所有实体边缘特征，没有做多余的简化处理，可直接用于装配模拟、工程图导出以及3D打印验证，能够直观展示该类传动连杆的工作原理与装配逻辑，为同类机械传动部件的设计优化提供参考。
