椭圆轨迹楚梅远联动机构结构设计

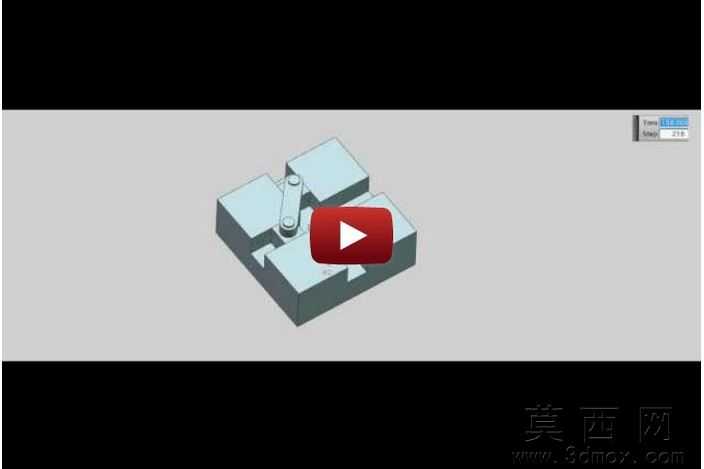

该作品为基于NX平台完成的椭圆轨迹联动机构三维建模设计，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，从基础零件的草图绘制到整体装配约束的搭建均经过严谨的参数校核。建模阶段首先针对机构的核心运动需求，以椭圆轨迹生成逻辑为核心绘制各零件的二维草图，对基座、联动臂、滑块、销轴等核心零件分别进行参数化建模，每个零件的倒角、配合面、安装孔位均按照实际机械加工的工艺要求设置参数，保证模型具备可落地的生产参考价值。装配过程中采用贴合、对齐、同轴心等标准装配约束，精准还原机构的实际运动关系，通过运动仿真模块验证机构运行时的轨迹精度，确保联动臂带动滑块运动时能够稳定输出预设的椭圆轨迹，避免出现运动干涉、卡滞等问题。材质设置上针对不同零件的功能属性进行区分，基座部分采用硬质合金材质模拟实际铸铁机座的厚重质感，联动臂与销轴采用高强度钢材材质，滑块部分设置为耐磨铜合金材质，渲染阶段通过调整光影参数、材质粗糙度与反光度，清晰呈现各零件的结构细节与装配层次，让整体模型既具备工程设计的严谨性，也拥有直观的视觉展示效果。设计思路围绕小体积椭圆轨迹输出机构的紧凑化需求展开，在保证运动精度的前提下尽可能缩小整体安装尺寸，将传动部件整合在方形基座的内部空间中，减少机构的外露部件，提升整体运行的稳定性与安全性，同时对各运动副的配合间隙进行合理预留，既保证运动的流畅性，也避免间隙过大导致的轨迹误差，整体模型完整呈现了椭圆轨迹联动机构的设计逻辑与结构细节，可作为同类小型传动机构设计的参考案例。
