立式带支撑框架再沸器冷凝器结构

　　该设备为立式管壳式换热结构，主要应用于石油炼制、化工精馏、溶剂回收等工艺环节，作为精馏塔的配套换热单元，通过壳程或管程的热媒介质对塔底液相物料进行加热汽化，为精馏过程提供持续上升的气相物流，部分工况下也可作为冷凝器使用，实现气相介质的冷凝相变。设备主体采用立式圆柱筒体结构，上下两端设置标准椭圆形封头，筒体上下侧部分别开设侧向接管，上侧接管为气相出口，对接精馏塔的气相进料段，下侧接管为液相回流或进料接口，可直接与塔底液相管线连通，顶部封头设置排气口与仪表安装接口，用于设备投用前的排气排空以及运行过程中的压力、温度监测。

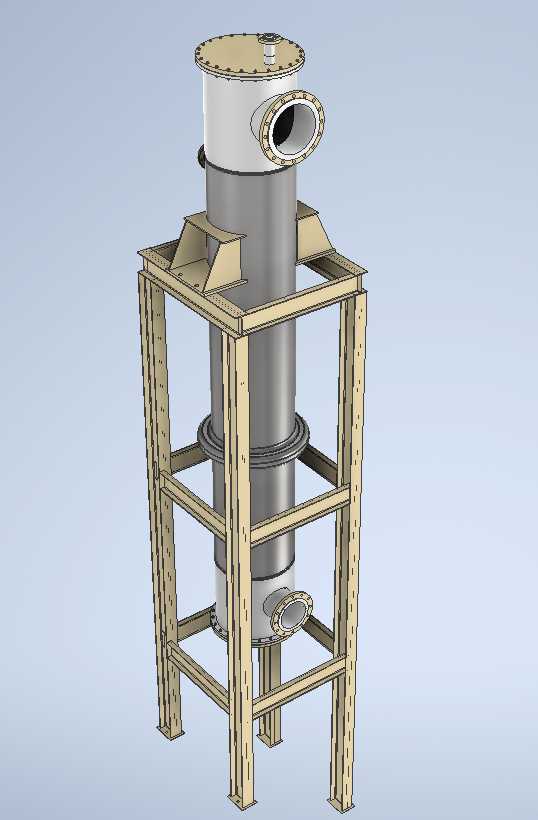

　　筒体外部设置型钢焊接成型的框架式支撑结构，支撑腿采用等边角钢组焊，每层设置横向拉筋与斜向加强筋，保证设备安装后的整体抗振性能与结构稳定性，支撑框架底部预留地脚螺栓安装孔位，可直接固定于混凝土基础或钢结构操作平台上，安装时需保证筒体垂直度偏差不超过千分之一，避免内部换热管束受偏载影响使用寿命。设计过程中优先考虑了介质的流动特性，上下侧向接管均采用带法兰的凸缘结构，法兰密封面采用突面形式，适配中低压工况的密封需求，接管与筒体连接位置采用全焊透结构，消除应力集中隐患。筒体中段设置环形加强圈，弥补大直径薄壁筒体在负压或外压工况下的刚度不足问题，避免筒体运行过程中出现失稳变形。

　　设备整体的安装边界需预留足够的操作空间，侧面接管的法兰对接位置需预留管线安装与螺栓紧固的操作距离，顶部封头位置需预留检修空间，方便后期对内部管束进行抽芯检修与清理。支撑框架的高度设计充分考虑了底部接管的管线排布需求，底部接管距基础面留有足够的净空，可直接对接液相输送管线或排污管线，无需额外增设过渡支架。内部换热管束采用固定管板式结构，可根据工艺需求选择光管或翅片管，适配不同换热温差与介质洁净度的工况，管程与壳程的流向设计采用逆流换热形式，最大化提升换热效率，降低热媒介质的能耗损失。设备外表面可根据安装环境选择保温层敷设，保温层厚度根据介质温度与环境温度计算确定，减少运行过程中的热量散失。
