灭火器配套置物晾晒支架结构设计

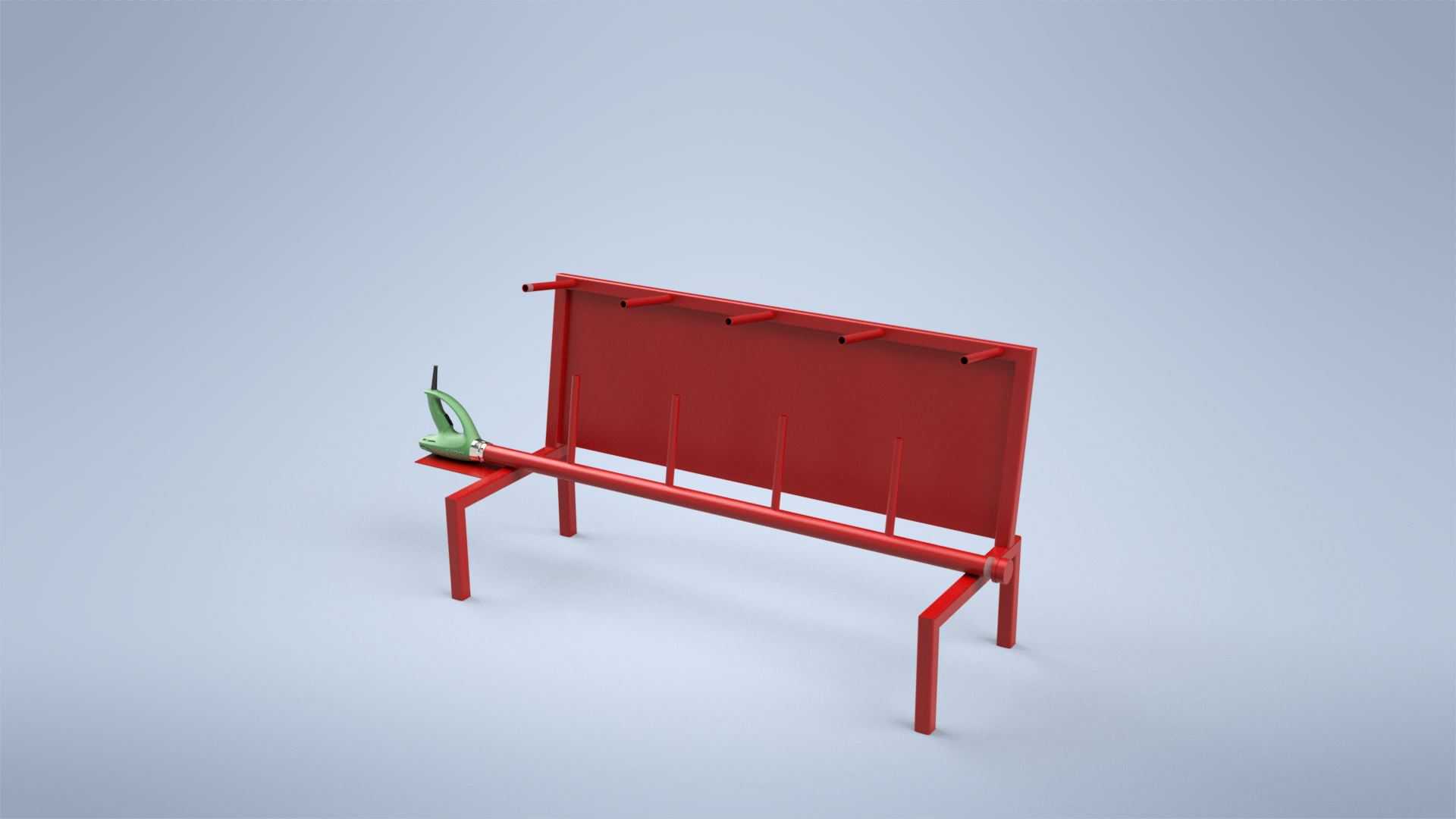

　　这款支架的设计初衷，是解决厂区、仓储、物业后勤等场景下，消防器材周边空间闲置、零散工具无处规整的实际痛点，很多一线作业区域的消防点位旁，常零散堆放清洁工具、临时作业辅件，既挤占消防通道的有效通行宽度，也容易在紧急取用灭火器时形成阻碍，这款集成式支架就是在不影响灭火器快速取用的前提下，把闲置的竖向、横向空间利用起来。从结构组成来看，整体采用方管焊接成型的框架结构，竖向的背板通过等距布置的横向挂杆预留出挂点，可悬挂清洁抹布、临时作业的防护手套、小型巡检工具包等常用物件，背板下方的横向通杆一方面作为结构加强件，连接两侧的竖向支腿提升整体框架的抗扭刚度，另一方面也可作为长柄工具的倚靠固定位，比如图中搭配的手持清洁设备，就可以直接搭放在横向杆上，不需要额外增设固定卡扣。

　　左侧延伸出的短置物平台，专门预留了手提式干粉灭火器的放置位，平台边缘做了上翻的限位边，避免灭火器在日常碰撞、误碰时滑落，放置位的尺寸适配常规4kg规格手提式灭火器的底座直径，不需要额外的绑带固定就能保证放置稳定，取用的时候直接抬手提取即可，没有多余的锁止结构阻碍应急操作。支腿部分采用外撇式的四点支撑结构，四个支腿的底部都做了磨平处理，可直接放置在平整的水泥地面、环氧地坪上，不需要打膨胀螺栓固定，属于可移动的置物结构，方便根据消防点位的调整随时移位，支腿的外撇角度经过受力校核，即使单侧挂放总重不超过15kg的物件，整体也不会出现侧翻的情况。

　　设计过程中特意规避了突出的尖锐棱角，所有方管的裁切端面都做了倒角打磨，避免日常取用物件时剐蹭划伤，挂杆的间距设置为150mm，既可以满足小物件的悬挂需求，也不会因为间距过小导致挂放的物件互相堆叠遮挡。横向通杆距离地面的高度设置为450mm，刚好适配成年人自然垂手取用灭火器的操作高度，不需要弯腰或者抬手过高就能快速提取器材，背板顶部距离地面的高度为1200mm，这个高度下挂放的物件不会遮挡灭火器的放置区域，也不会因为高度过高导致挂取物件不便。

　　整体结构没有复杂的传动部件或者易损连接件，所有连接位置都采用满焊处理，焊后做打磨除锈再喷涂红色消防标识漆，和灭火器的外观色调保持一致，既可以在作业区域内起到明显的标识作用，也能通过漆面隔绝方管基材和空气中的水汽接触，提升在潮湿厂区、地下车库等场景下的防锈能力。安装使用的时候不需要复杂的组装流程，整体为焊接成型的一体化结构，拆包后直接放置在选定的消防点位旁即可，放置时需要注意保证支腿底部和地面完全贴合，若地面存在不平整的情况，可在支腿底部加垫薄橡胶片调整水平，避免长期放置出现框架变形。日常使用中，挂杆上不建议挂放单重超过5kg的物件，避免长期负载导致挂杆变形，置物平台上除了放置标配的灭火器之外，不要堆放过重的杂物，保证应急情况下灭火器可以无阻碍取出。这款结构的建模过程中，对方管的壁厚、焊接位置的应力分布都做了简化校核，所有的安装边界都预留了足够的操作余量，不会和周边的墙面、消防栓箱等固定设施产生干涉，适合在各类需要规整消防点位周边空间的场景下使用。
