多规格橡子盖帽式六角螺母三维设计

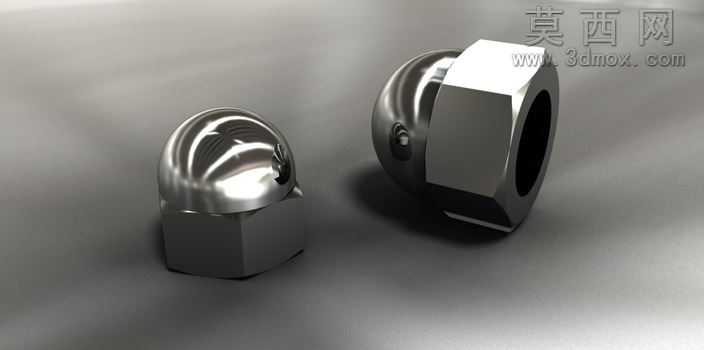

本次设计的橡子螺母采用三维参数化建模方式完成，覆盖从#6到1 1/4UNC的全系列24种常用规格，建模过程中严格遵循统一螺纹标准的尺寸公差要求，保证各规格模型的尺寸精度与互换性。建模阶段首先以六角主体结构为基础，通过拉伸特征构建六角棱柱基体，精准控制六角对边、对角尺寸符合紧固件国标要求，随后在基体中心位置通过旋转切除特征构建内螺纹孔，针对不同规格的UNC统一粗牙螺纹参数，分别匹配对应的螺距、牙型角与小径尺寸，确保螺纹配合的合理性。螺母顶部的圆弧形盖帽部分采用旋转凸台特征生成，通过平滑过渡的曲面与六角基体顶面衔接，过渡区域做了微小的圆角处理，既消除了建模过程中的锐边，也还原了实物加工后的倒角工艺效果，避免应力集中问题。材质渲染阶段选用金属镀铬材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属紧固件表面的高光反射与磨砂质感，渲染时添加柔和的环境HDR贴图，让金属表面的光影过渡自然，清晰呈现六角棱边的轮廓与盖帽曲面的弧度细节。结构设计上，橡子螺母相比普通六角螺母增加了顶部封闭盖帽结构，既可以在装配完成后遮盖外露的螺纹端部，起到防刮擦、防异物进入螺纹间隙的防护作用，也能提升连接件的外观整洁度，适用于对外观有要求、需要保护螺纹端头的装配场景。建模过程中对每个规格的模型都做了几何检查，修复了建模过程中可能出现的碎面、重叠几何问题，保证模型可以直接导入各类三维软件进行装配验证、工程图导出或者加工模拟，所有规格的模型采用统一的坐标系与基准面设置，方便在装配环境中直接调用替换不同规格的螺母，提升机械设计时的标准件调用效率。
