UCFL型菱形带座外球面轴承三维建模作品

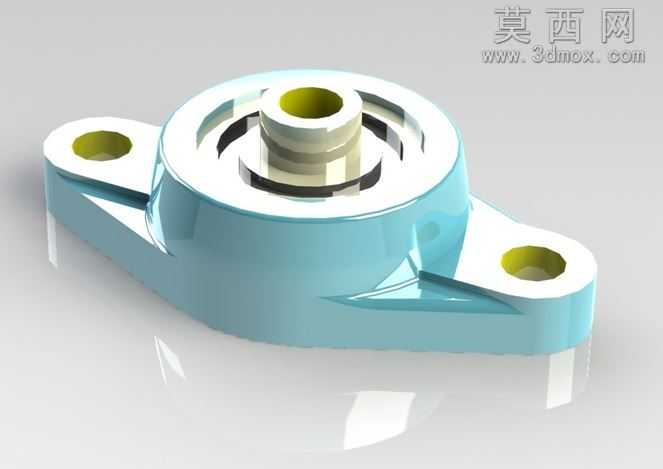

本作品为UCFL型菱形带座外球面轴承的三维参数化建模成果，建模过程参考朝日轴承对应型号的官方尺寸规范，严格遵循机械设计标准完成各部分结构的还原。建模阶段首先梳理带座轴承的组成逻辑，将整体拆分为轴承座主体、外球面轴承内芯、安装孔位、注油结构等独立模块，采用自底向上的建模思路，先绘制轴承内芯的回转截面草图，通过回转特征完成内圈、外圈、滚动体容纳腔的基础造型，再对内外圈的密封槽、锁紧套配合面进行细节特征切除，保证轴承转动副的结构合理性。轴承座部分采用菱形法兰造型，先绘制菱形安装底座的轮廓草图，拉伸生成底座基体后，对轴承容纳腔进行同轴切除，再对两个安装耳的沉头孔进行特征定位，保证安装孔中心距与轴承腔中心的位置公差符合行业标准。材质与渲染阶段，针对不同部件匹配对应材质属性：轴承座主体采用浅蓝色工程塑料质感材质，调整材质的粗糙度、反射率参数模拟铸塑成型的表面质感，边缘添加微小倒角还原真实零件的工艺特征；轴承内芯的金属部件采用抛光钢材材质，调整高光反射参数呈现机加工金属的亮面质感，滚动体区域添加半透明密封件材质，还原轴承的密封结构细节。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出轴承座的曲面造型与安装耳的结构轮廓，辅光源从侧方补光消除暗部死黑，添加地面反射效果增强模型的真实感，最终渲染图清晰呈现零件的整体造型与各部分结构关系。设计过程中重点关注安装适配性，两个菱形布置的安装孔可直接通过螺栓完成设备面固定，轴承内芯的调心结构预留了合理的配合间隙，可补偿安装过程中的轴系对中误差，整体建模未做过度简化，所有配合面、安装结构均按照实物尺寸1:1还原，可直接用于机械装配演示、设备选型参考、教学演示等场景，模型结构规整，特征树逻辑清晰，各部件可独立拆分编辑，方便后续根据不同工况需求调整尺寸参数。
