法兰安装式减压阀阀体结构三维设计

　　在工业流体输送管路系统里，减压阀是保障下游管路压力稳定的核心元件，这款法兰安装式的减压阀阀体结构，主要适配中低压工况下的气体、液体管路压力调控场景，常见于气动控制系统、小型液压站、给排水支路、工业设备冷却循环管路等场景，用来将上游较高的输入压力稳定维持在下游设备允许的工作压力区间，避免压力波动冲击下游精密元件，或是因压力过高引发管路泄漏、元件破损等故障。

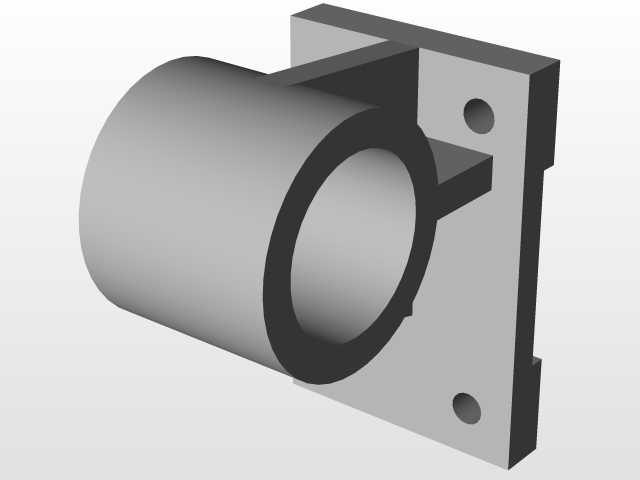

　　从结构设计思路来看，这款阀体采用了一体化的法兰安装基座与圆柱形流道腔体整合设计，没有采用分体拼接式的法兰结构，减少了一道密封接合面，从根源上降低了安装位的泄漏风险。法兰安装板上设置了两个对称的安装通孔，孔位间距符合常规小通径管路阀件的安装尺寸规范，安装时可以直接通过螺栓穿过通孔将阀体固定在安装面板或是管路支架上，不需要额外设计定制转接支架，适配性更强。圆柱形的主流道腔体轴线与法兰安装面保持平行，流道入口与出口同轴设计，介质在阀腔内的流向没有出现大角度折返，能有效降低介质流经阀体时的压力损失，同时减少紊流引发的管路振动与噪音。

　　从外形尺寸与安装边界来看，法兰安装板的厚度经过了强度校核，在满足安装螺栓预紧力承压要求的前提下，尽可能压缩了轴向安装尺寸，适合安装空间局促的设备内部管路布局。流道腔体的外壁厚度根据公称压力等级做了等强度设计，靠近法兰连接的根部位置做了局部加厚处理，同时设置了三角形的加强筋结构连接流道腔体与法兰安装板，既可以提升阀体整体的结构刚性，避免安装紧固时阀体出现形变，也能在管路出现压力冲击时分散应力，防止应力集中导致的阀体开裂。流道端口的密封面采用了台阶式设计，可以适配O型圈密封或是平垫片密封两种密封形式，现场安装时可以根据管路介质特性灵活选择密封件，不需要对阀体端口做二次加工。

　　在实际功能实现层面，这款阀体的内部流道预留了阀芯组件、调压弹簧、压力反馈膜片的安装空间，腔体内部的台阶定位面加工精度要求较高，能够保证阀芯往复运动时的同轴度，避免阀芯卡滞导致的压力调节失效。法兰安装板上的安装孔做了沉孔处理，螺栓紧固后螺栓头不会突出安装板表面，既可以避免安装时螺栓头与周边元件产生干涉，也能让阀体安装后贴合面更加平整，减少安装应力。阀体的外表面没有多余的凸起结构，整体外形规整，在做设备整体三维布局时，可以快速提取外轮廓做干涉检查，不需要对模型做过多的简化处理，能有效提升管路布局设计的效率。

　　针对不同的应用场景，这款阀体的结构可以做灵活的参数化调整，比如调整流道通径来适配不同的流量需求，调整法兰安装孔的孔位间距来匹配不同的安装标准，或是调整腔体壁厚来适配更高的公称压力等级。在做三维建模时，所有的安装尺寸、配合尺寸都做了参数化关联，修改核心参数后整个模型可以自动更新，不需要逐个特征重画，能够大幅缩短同系列不同规格阀件的设计周期。同时模型的细节特征完整，包括安装孔的倒角、流道端口的密封槽、加强筋的过渡圆角都做了还原，不仅可以用来做设备装配的干涉检查，也可以直接导出工程图用于生产加工，或是导入有限元分析软件做承压强度、流场仿真分析，验证不同工况下阀体的结构可靠性与流道性能。
