电源变压器安装基座结构练习设计

在小功率工频电源变压器的配套结构设计中，安装基座是直接决定器件装配可靠性、接线便利性与长期运行稳定性的核心承载部件，很多刚接触电气结构设计的工程师，往往会把注意力全部集中在变压器的绕组参数、铁芯规格计算上，忽略基座部分的结构合理性，最终在实际装配、现场运维环节暴露出各类问题。这个结构练习的核心，就是围绕小功率开放式电源变压器的安装需求，完成基座部分的二维结构表达，覆盖从安装边界预留、固定点位布局到接线区域避让的全流程设计考量。

从实际应用场景来看，这类开放式电源变压器多用于小型工控设备、桌面式检测仪器、民用小功率电控装置内部，安装空间通常比较紧凑，周边往往会排布PCB板、接线端子排、散热风道等其他部件，因此基座的外形尺寸不能随意放大，需要严格匹配变压器铁芯与绕组的外轮廓，在每侧预留3-5mm的安全绝缘间隙即可，避免占用过多柜内安装空间。设计时首先要确定核心安装孔位的位置，孔位需要对应变压器底部的固定支架安装点，孔径要匹配常用的M3/M4固定螺丝规格，同时在孔位周边预留足够的扳手操作空间，避免出现螺丝拧紧时工具与绕组、接线端子干涉的情况。

基座的结构设计还要考虑接线操作的便利性，变压器的输入输出引线通常从绕组侧面引出，因此基座对应引线引出的位置，需要预留足够的走线槽空间，同时设计压线结构的安装位，避免引线受外力拉扯时直接作用在绕组接线端，造成接线脱落、绕组断线的故障。如果是金属材质的基座，还要在安装面与变压器铁芯之间预留绝缘垫片的安装空间，避免铁芯与金属基座直接导通，带来漏电安全隐患；如果是采用绝缘电木、阻燃PCB材质的基座，则可以直接在基座上集成初级、次级接线端子的安装位，减少额外的接线固定零件，简化整体装配流程。

从安装边界的角度考量，基座的整体平面度需要控制在合理范围内，安装面的平面度公差不超过0.2mm，避免变压器安装后出现受力不均，长期运行产生振动噪音的问题。基座的边缘需要做倒角处理，避免锋利的边角割伤装配人员的手部，或是划破引线的绝缘层。针对部分需要在设备外部安装的变压器，基座还要预留接地端子的安装位置，确保金属基座可靠接地，满足电气安全规范要求。

在结构细节处理上，还要考虑变压器长期运行的发热问题，基座对应变压器铁芯、绕组的位置不能设计成完全封闭的平面，需要预留合适的散热通孔，帮助变压器运行时产生的热量及时散出，避免热量在基座与变压器之间堆积，造成绕组温度过高，加速绝缘层老化，缩短变压器的使用寿命。散热孔的尺寸不能过大，避免外部的灰尘、金属碎屑通过孔洞落到绕组上，造成绝缘短路故障，通常孔径控制在3-5mm，孔间距保持在8-10mm即可，兼顾散热与防护需求。

很多新手在做这类结构设计时，容易犯的错误是只按照变压器的理论尺寸绘制结构，不考虑实际零件的公差累积，比如变压器铁芯的叠片公差、绕组绕制后的外形偏差，都会导致实际装配时基座与变压器不匹配，因此在设计基座的内轮廓尺寸时，需要在理论尺寸基础上预留1-2mm的装配公差余量，确保不同批次的变压器都能顺利装入基座，不会出现卡滞、装不进去的问题。同时还要考虑不同规格螺丝、垫片的尺寸差异，安装孔的孔径要比螺丝公称直径大0.5-1mm，抵消安装孔位的加工位置偏差，降低装配难度。

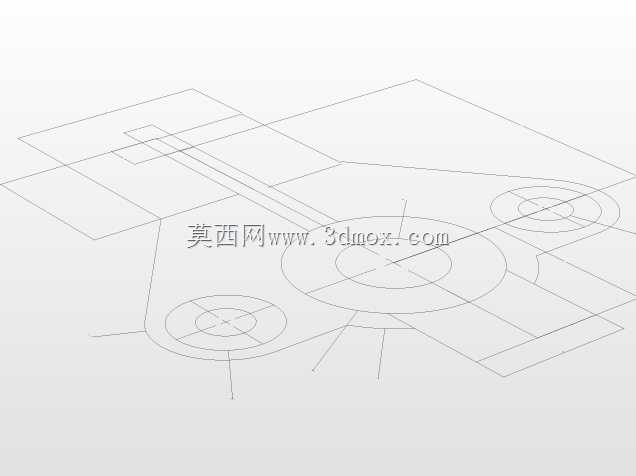

这个练习的结构表达，完整还原了小功率电源变压器基座设计的核心考量点，从安装孔位布局、走线空间预留、散热结构设计到公差余量预留，都贴合实际工业生产与装配的需求，没有多余的冗余结构，每一处线条对应的结构特征都有明确的工程用途，能够帮助设计人员快速掌握电气配套结构件的设计逻辑，避免在实际项目中出现常见的设计失误。
