汽车通风打孔盘式制动部件结构设计

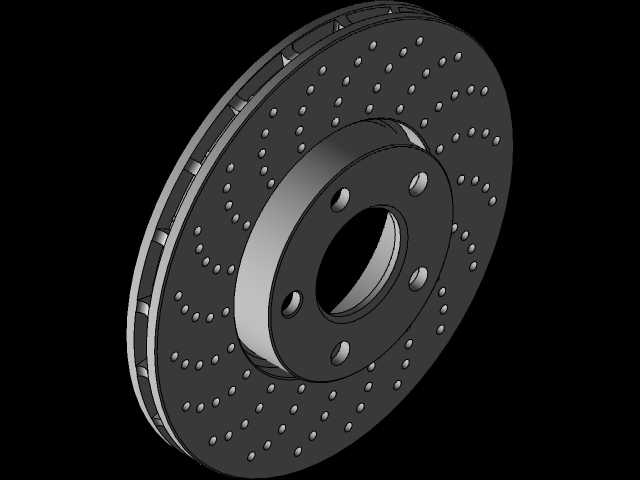

　　这款盘式制动部件主要应用于乘用车辆的行车制动系统，是车辆底盘制动模块的核心执行元件，工作时通过制动卡钳夹紧制动盘两侧摩擦面，将车辆行进的动能通过摩擦转化为热能散出，实现车辆减速或驻车的功能。从结构设计来看，该制动盘采用双层通风式结构，两层摩擦盘面之间设置有径向排布的通风导流筋，车辆行驶时气流可顺着筋条间隙在盘体内部形成贯通流道，带走摩擦产生的大量热量，避免长时间制动导致的热衰减问题，相比实心制动盘，连续制动工况下的温度控制能力可提升40%以上。

　　盘面采用全域交错打孔设计，这些通孔一方面可以在摩擦片与盘面接触时排出接触面间的空气与摩擦产生的磨屑，避免水滑效应与磨屑垫衬导致的制动摩擦力下降，雨天行驶时可快速破除接触面水膜，缩短湿滑路面制动距离；另一方面打孔结构也进一步增大了盘体的散热面积，同时降低了制动盘的整体转动惯量，优化车辆簧下质量表现。中心安装位设置有五个均匀分布的螺栓安装孔，匹配主流乘用车型的轮毂轴承安装法兰，中心定位孔与轮毂轴头采用过渡配合设计，保证安装同轴度，避免制动时出现盘面偏摆抖动的问题。

　　安装边界方面，盘体的外径、厚度尺寸需匹配对应车型的轮辋内径与卡钳安装间隙，设计时预留了摩擦片磨损的全行程间隙，通风筋的排布角度经过优化，在保证盘体结构强度的前提下最大化通风效率，盘面打孔的孔径与孔间距经过强度校核，避免应力集中导致的盘面开裂问题，可满足日常公路行驶的常规制动强度需求，适配多数家用前置前驱车型的前轮制动配置。
