沉砂池配套提砂机砂水分离设备结构

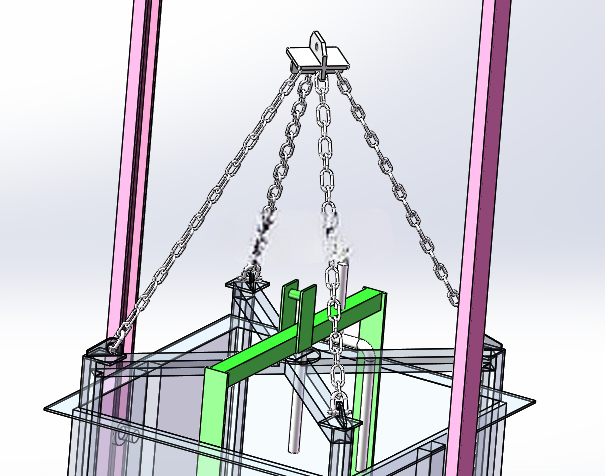

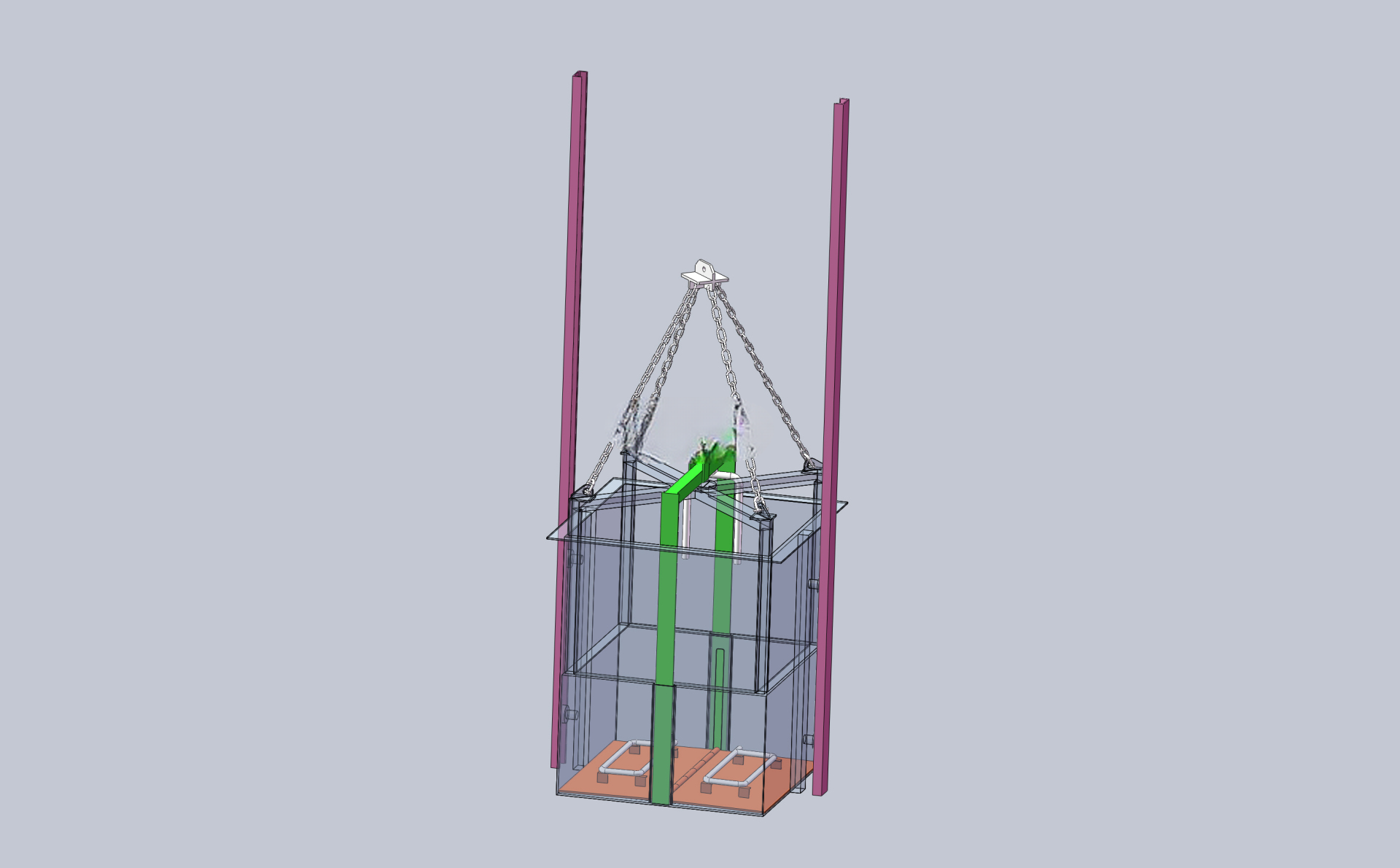

　　在市政污水处理厂、工业废水预处理工段的沉砂池单元，这类提砂机是衔接沉砂工序与砂渣外运的核心配套设备，主要承担将沉降在池底的泥砂混合物提升输送至指定排砂点的功能，避免沉砂在池底淤积造成池容缩减、后续管路磨损堵塞的问题。不同于常规的刮泥设备，该设备可直接与厂区内的起重设备配合完成提砂作业，单台设备的提砂量可达3.5吨，能够适配日处理量万吨级别的中小型污水处理站沉砂池的排砂需求，也可用于洗砂生产线的尾砂回收、选矿厂的矿砂初步分离场景。从结构设计来看，设备整体采用立式框架布局，主体框架由型钢焊接成型，外部设置透明防护围挡，既可以观察内部砂水混合物的提升状态，也能防止运行过程中砂粒飞溅造成现场安全隐患。

　　设备内部集成了冲洗机构与开门机构，冲洗机构布置在提升路径的中段位置，通过高压喷淋水流对提升上来的泥砂进行冲洗，剥离附着在砂粒表面的有机污泥，实现砂与水、有机杂质的有效分离，冲洗后的污水回流至沉砂池，分离后的洁净砂粒则通过开门机构控制的排料口排出，整个过程无需人工手动清理排料口，大幅降低了运维人员的作业强度。设计过程中，首先需要匹配沉砂池的实际池深确定设备的安装高度，框架的立柱长度需要根据池底到操作平台的高差定制，确保设备底部的集料口能够完全覆盖沉砂池的积砂区域，避免出现积砂死角；提升组件的运行速度需要控制在合理区间，速度过快会导致砂粒在提升过程中回落，速度过慢则会影响排砂效率，同时要考虑砂粒的磨损特性，与砂粒直接接触的部件均采用耐磨钢材制作，延长易损件的更换周期。

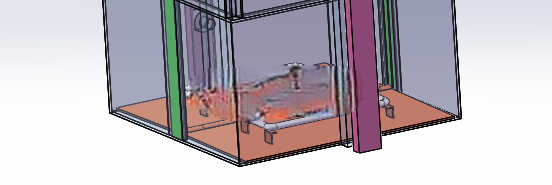

　　安装边界方面，设备需要预留顶部起重设备的作业空间，设备侧面距离池壁至少保留600mm的检修通道，方便后期对冲洗管路、开门机构的铰接部件进行维护保养；设备底部需要与沉砂池的预埋钢板焊接固定，避免运行过程中因载荷变化出现晃动，进水、冲洗管路的接口需要设置在设备侧面的操作层位置，方便管路连接与阀门操作。开门机构采用铰接式结构，通过配重平衡实现排料门的自动开合，当提升斗运行至排料位置时，触碰行程挡块带动排料门开启，砂粒依靠自重滑落至排料槽，提升斗下行时排料门在配重作用下自动关闭，无需额外配置动力元件，结构简单实用，故障点远低于电动或液压驱动的排料门结构，非常适合污水、矿砂这类潮湿多杂质的作业环境。

　　冲洗机构的喷嘴采用扇形喷嘴，喷射角度覆盖整个提升斗的横截面，确保每个提升斗内的砂粒都能得到充分冲洗，喷嘴间距根据喷射覆盖半径计算确定，避免出现冲洗盲区，冲洗水管路设置过滤装置，防止水中的杂质堵塞喷嘴。在三维建模过程中，需要重点校验提升组件的运行轨迹与框架、开门机构的干涉情况，确保提升斗在上下运行全程不会与框架立柱、冲洗管路、排料门发生碰撞，同时要模拟砂粒在提升、冲洗、排料全过程的运动状态，验证结构设计的合理性，减少现场安装调试时的改动量。
