HTD5M同步带轮配套滑轮法兰结构件

　　在同步带传动系统的现场装配与长期运维场景中，带轮轴向窜动导致的同步带跑偏、爬齿、带边异常磨损是一线设备维护人员最常遇到的故障点，尤其是HTD5M这类节距5mm的圆弧齿同步带，广泛应用在中小型自动化输送线、桌面级数控设备、包装机械的进给传动单元中，一旦带体脱离带轮啮合区，轻则造成传动精度丢失、工位定位偏差，重则导致带体扯断、相邻工位工件报废，而滑轮法兰作为配套带轮的轴向限位核心零件，其结构设计合理性直接决定了整套传动机构的运行可靠性。

　　这款滑轮法兰采用环形盘式结构，整体为同轴回转体设计，内孔与带轮轮毂的定位轴颈采用过渡配合，装配时通过端面压紧或者轴用挡圈实现轴向固定，法兰的外沿高出带轮齿顶圆一定高度，形成环形挡边，刚好能够卡住同步带的两侧边缘，在带轮高速运转过程中，即使带体受到侧向负载冲击、或者带轮安装存在微小的平行度偏差，法兰挡边也能对带体形成硬限位，避免带体沿轴向滑移脱离啮合区域。从结构细节来看，法兰的盘面厚度经过针对性优化，既保证了足够的侧向支撑刚度，在带体侧向挤压时不会发生翘曲变形，又尽可能控制了整体重量，降低带轮运转时的附加转动惯量，减少传动系统的动态负载波动。法兰与带轮贴合的端面设计有较高的平面度要求，装配后能够与带轮轮毂端面完全贴合，避免出现倾斜导致的挡边与带体侧面异常摩擦，减少带体的额外磨损。

　　在实际选型适配过程中，首先需要确认法兰的内孔直径与配套HTD5M带轮的定位轴颈尺寸匹配，同时法兰的内孔倒角需要与轴颈端的导入倒角对应，方便压装装配时的导向，避免装配过程中刮伤配合面影响定位精度。法兰的挡边高度需要结合配套同步带的带宽来确定，通常挡边高出带轮齿顶的高度不小于同步带带厚的1/2，才能保证足够的限位能力，同时挡边的内侧边缘设计有微小的圆角，避免尖锐棱边在带体接触时切割带体内部的强力层，延长同步带的使用寿命。

　　从安装边界来看，这款法兰装配后不会超出带轮的最大外径太多，在多带轮并排布置的紧凑传动布局中，不会与相邻的带轮、张紧机构或者设备机架发生干涉，适合在安装空间受限的小型自动化设备中使用。法兰的材质通常根据使用场景选择，常规工况下采用45号钢经表面发黑处理即可满足强度与防锈要求，在有轻量化需求或者耐腐蚀要求的场景中，也可以采用铝合金阳极氧化或者工程塑料注塑成型，不同材质的法兰在结构尺寸上保持一致，能够实现互换，方便不同工况下的选型替换。

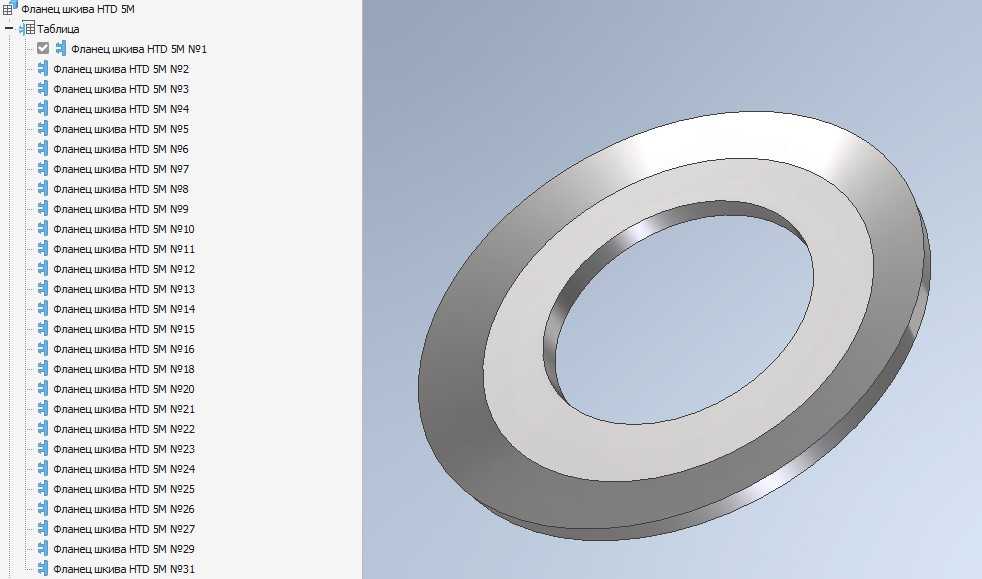

　　在三维建模过程中，这类回转体零件优先采用旋转特征生成主体结构，再针对安装配合面、挡边圆角等细节进行特征细化，建模时需要重点保证各圆柱面的同轴度公差，以及端面与轴线的垂直度公差，否则装配后会出现挡边偏斜，导致带体单侧磨损加剧。同时在装配体环境中需要进行干涉检查，确认法兰安装后与同步带侧面的间隙均匀，既不会因为间隙过大失去限位作用，也不会因为间隙过小导致带体正常运转时持续摩擦挡边造成不必要的功率损耗和发热。在传动系统的维护过程中，也需要定期检查法兰挡边的磨损情况，如果挡边与带体接触的位置出现明显的磨痕或者变形，需要及时更换法兰，避免长期运行后出现带体跑偏的故障。
