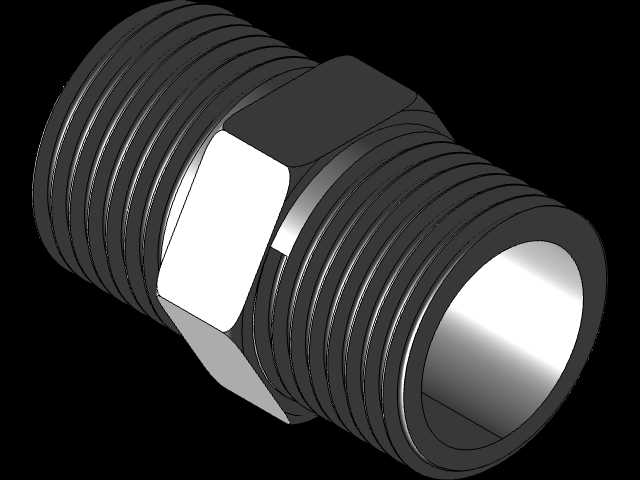

等径外螺纹六角直通接头结构设计

　　日常做液压、气动、流体输送管路排布时，这类等径外螺纹六角接头是绕不开的基础连接件，很多刚入行的设计人员容易忽略这类小零件的细节设计，实际现场装配出问题的往往就是这些看似不起眼的小件。先从实际应用场景说，这类1/2NPT外螺纹的直通接头，覆盖的场景非常广，车间压缩空气支路的管路对接、小型液压站的低压油路连接、水处理设备的常温清水管路、甚至小型制冷机组的冷媒管路分支，只要是需要把两个带1/2NPT内螺纹接口的部件串接起来的位置，都能用到它，不像弯头、三通有流向限制，直通接头的核心作用就是补偿管路的轴向长度缺口，同时保证两个对接接口的同轴度，避免管路强行对接产生的装配应力。

　　从功能特性上看，这个接头采用两端等径NPT外螺纹设计，NPT属于一般密封型管螺纹，靠螺纹牙型的过盈配合实现密封，多数低压工况下只要缠绕适量生料带或者涂抹螺纹密封胶，就能满足无泄漏要求，不需要额外加装密封垫片，减少了装配的零件数量。中间的六角结构是专门为管钳、活动扳手预留的夹持位，做结构设计的时候特意把六角的对边尺寸做了适配常规扳手的规格，不会出现扳手卡不住、或者夹持时打滑的问题，六角的厚度也做了加强，现场施工时哪怕用加力杆辅助拧紧，也不会出现六角部位开裂、变形的情况。两端的螺纹收尾位置做了退刀槽设计，避免螺纹加工到六角端面处出现烂牙，同时也能保证接头拧入内螺纹接口时，端面能贴合到安装基准面，不会因为螺纹余留段的干涉导致拧不到位。

　　设计思路上，做这个三维模型的时候，首先是严格遵循NPT管螺纹的标准参数，牙型角60度，锥度1:16，基准平面的位置、牙距都完全符合规范，不会出现模型看着对，实际加工出来螺纹拧不进去的问题。中间六角部分的棱边都做了小尺寸的倒角处理，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能在镀锌、发黑等表面处理时，减少棱边位置的镀层堆积。接头的内孔做了等径通腔设计，没有缩径结构，流体通过时的局部阻力非常小，不会在接头位置产生明显的压降，这一点对气动系统来说尤其重要，压损过大会直接导致末端执行件的出力不足。两端的螺纹起始端都做了导向倒角，现场装配时不用反复对准螺纹牙位，稍微施力旋转就能顺利入扣，能有效减少错牙导致的螺纹损坏问题。

　　关于外形尺寸和安装边界，这个接头的总长度控制在常规同规格接头的常用尺寸范围内，两端螺纹的有效啮合长度完全满足1/2NPT螺纹的密封要求，不会因为啮合长度不够导致承压时泄漏。中间六角的最大外径比螺纹大径略大，安装时不需要额外预留过大的操作空间，只要扳手能卡住六角部位就能完成拧紧作业，在管路排布比较密集的阀岛、分配器位置，这个尺寸优势非常明显，不会因为接头外形过大和相邻的管路、阀件产生干涉。内孔的通径和1/2NPT管路的通流能力匹配，不会出现通径缩小影响流量的问题。建模的时候把螺纹的牙型细节都做了还原，不是用贴图代替的简化模型，做管路装配干涉检查、装配工艺模拟的时候，能真实反映螺纹啮合的实际状态，不会出现模拟装配时显示能装，实际现场因为螺纹牙的干涉装不上的问题。另外接头的壁厚做了均匀化处理，各个位置的壁厚差控制在很小的范围内，不管是采用棒料车削加工，还是采用模锻毛坯加工，都不会出现壁厚不均导致的强度薄弱点，常规1.6MPa的工作压力下完全能满足强度要求，不会出现开裂、爆管的问题。
