可调式210Nm预置扭矩扳手三维建模作品

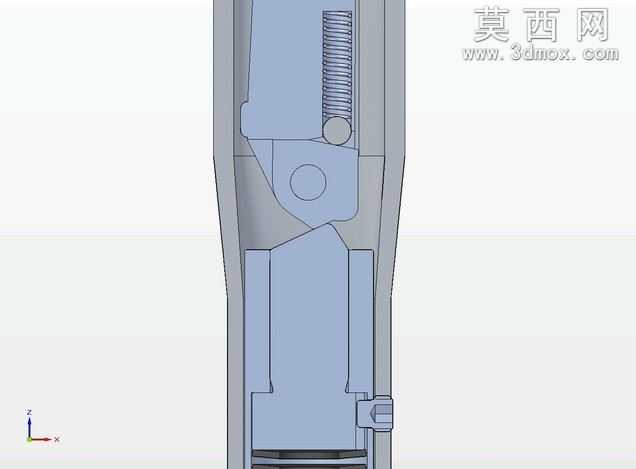

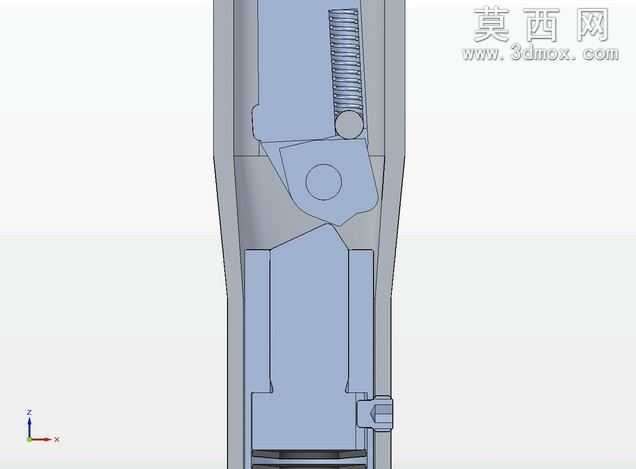

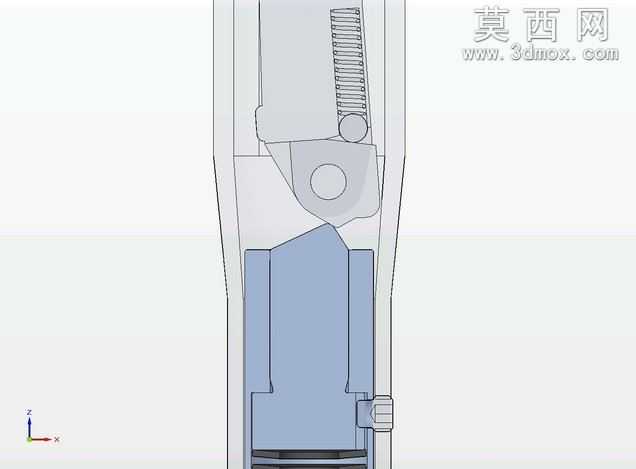

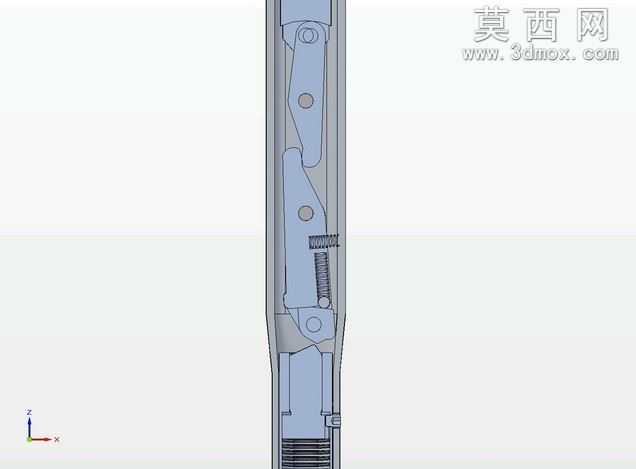

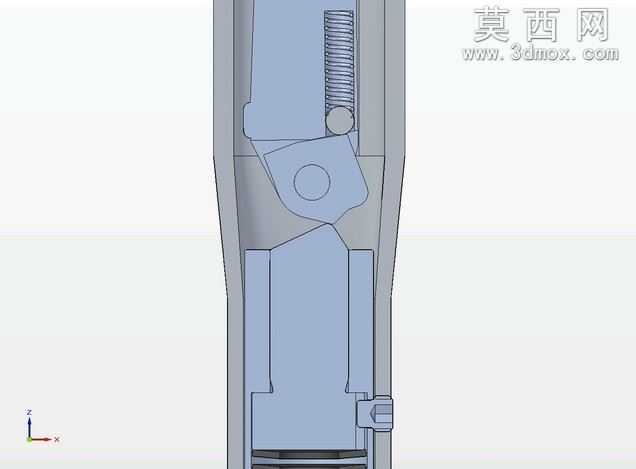

本作品为预置式可调扭矩扳手的三维参数化建模成果，建模过程严格遵循机械工具的实际生产尺寸与装配逻辑，完整还原了该款扭矩扳手的全部结构细节。建模初期先梳理扭矩扳手的核心功能逻辑：该工具用于紧固件的定扭矩紧固作业，核心结构分为手柄握持段、扭矩调节刻度段、扭矩输出连接段三大模块，首先通过旋转凸台特征构建带刻度标识的金属调节套筒，套筒表面的Nm扭矩刻度线采用包覆特征实现，精准还原40-210Nm的量程刻度标识与数字标注，刻度环的滚花防滑纹理通过圆周阵列特征完成，还原金属件的机加工纹理质感。手柄段采用三层环形防滑槽设计，主体为黑色橡塑握持材质，建模时通过多段旋转凸台叠加分割线特征，区分橡塑握把与金属端盖的材质边界，金属端盖做了边缘倒角处理，还原真实产品的装配过渡细节，握把表面的哑光橡塑材质与金属部件的亮面镀铬材质在渲染阶段做了区分：金属调节套筒、端盖采用高反射金属材质，添加轻微的环境反射与粗糙度参数模拟镀铬层的真实质感，橡塑握把采用低反射哑光黑色材质，添加细微的颗粒纹理模拟防滑橡塑的触感。核心的扭矩调节结构在建模时还原了内部的球锁式离合逻辑对应的外部结构特征，调节套筒与握把的配合段做了精准的间隙配合设计，刻度指示线采用凸台拉伸后上色处理，清晰指向当前设定扭矩值。作品的渲染视角选择正视调节刻度段的角度，搭配三维软件自带的坐标系标识明确模型的空间方位，整体模型无破面、无冗余特征，所有装配部件的配合关系符合真实扭矩扳手的装配要求，既可以用于工具类产品的展示渲染，也可作为机械基础课程中定扭矩工具的结构教学演示模型，帮助学习者理解预置式扭矩扳手的外观结构与扭矩调节的外部操作逻辑，模型的所有尺寸参数均参考市面主流210Nm量程预置扭矩扳手的实际尺寸设定，结构比例协调，细节还原度高，完整呈现了工业级手动扭力工具的设计特征。
