工业用剪叉式垂直升降支撑框架结构

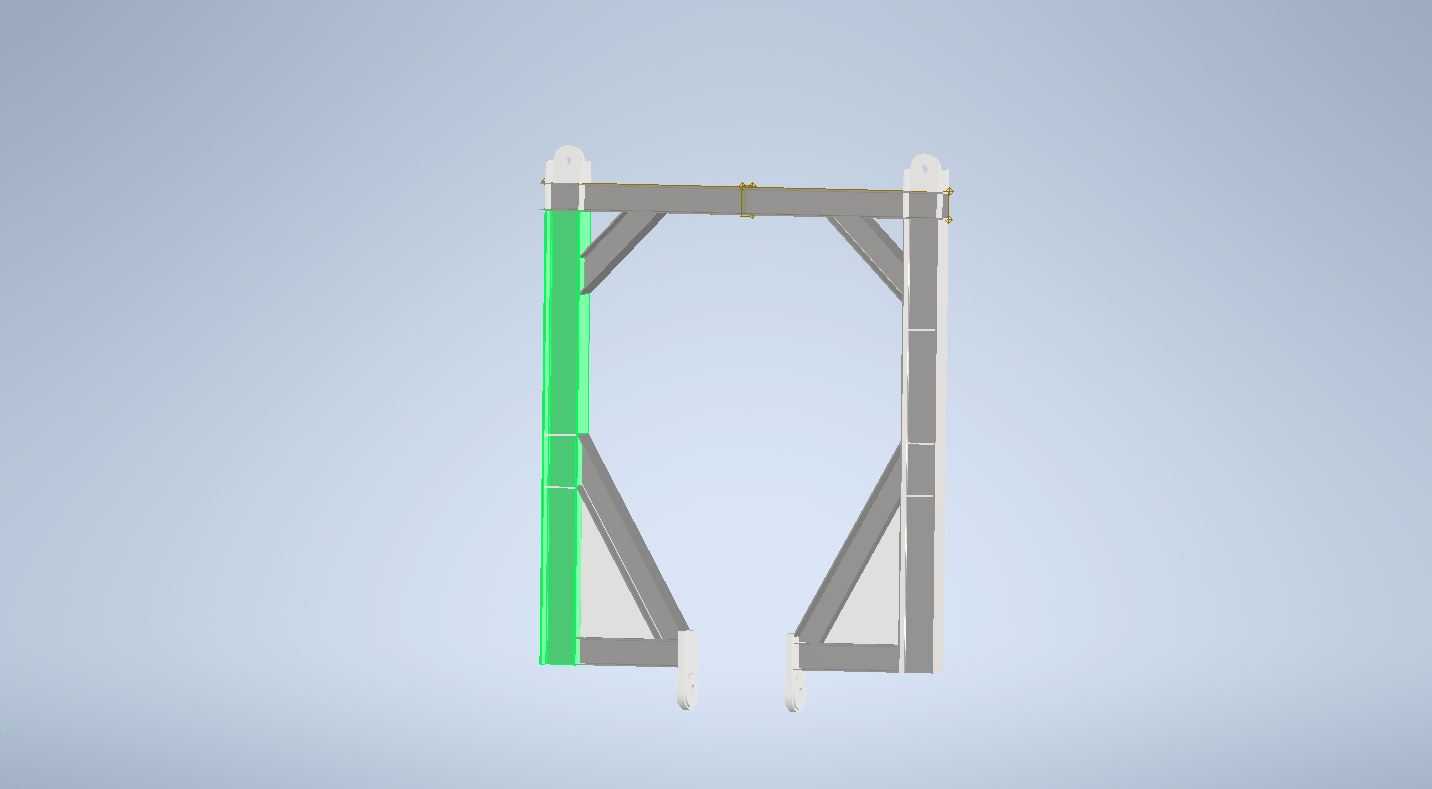

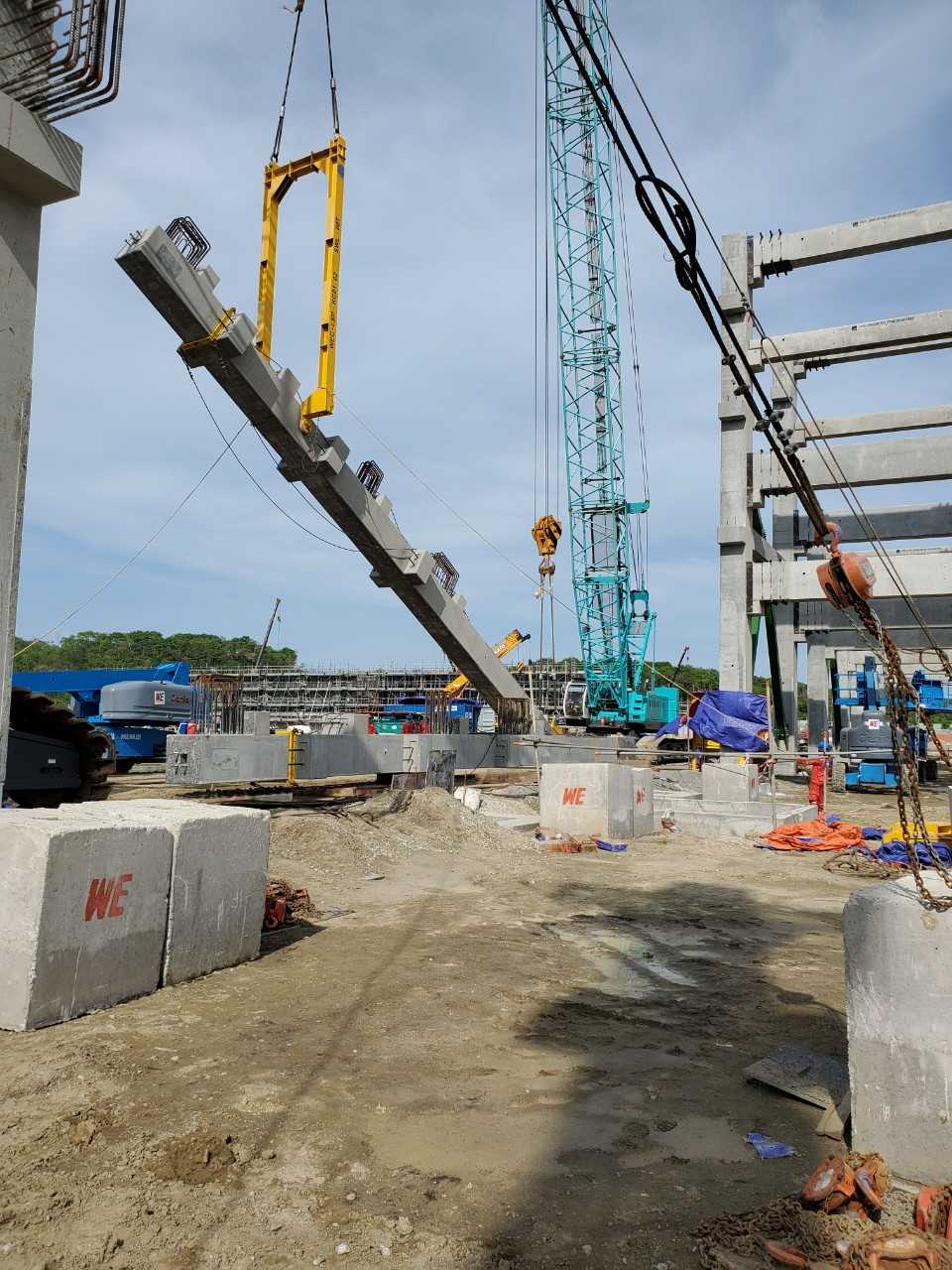

　　从功能特性来看，该结构采用双侧对称的剪叉式支撑布局，单侧设置三段式导向立柱配合斜向加强撑杆，在升降过程中通过立柱的导向约束限制横向位移，斜撑则承担垂直载荷下的弯矩作用，避免框架受载后出现侧向变形；其中一侧立柱设置的滑动导向段采用耐磨面设计，可在升降全行程内保持滑动副的间隙稳定，减少升降过程中的卡滞风险，框架顶部设置的铰接吊点可用于连接驱动单元，既可以适配电动推杆驱动，也可配合丝杆、气缸等不同动力源实现升降动作，底部的两个支撑脚预留了安装孔位，可直接通过螺栓固定在设备基座或地面上，无需额外焊接固定，降低现场安装的调整难度。该升降支撑结构主要面向工业生产场景中的垂直位移作业需求，常见于仓储物流的货位高度调整、生产流水线的工位高度适配、轻型设备的检修举升等场景，区别于大吨位重载升降平台，该结构更侧重小行程、高频次的轻载垂直支撑场景，适配载荷范围覆盖50kg至300kg的轻型作业需求，可独立作为小型升降工位使用，也可集成到自动化产线、检测设备、物料转运装置中作为升降执行单元。

　　设计过程中优先考虑了结构的刚性冗余，双侧框架之间通过顶部的横向连接梁形成整体受力结构，斜撑与立柱、横梁的连接节点均采用加厚的连接耳板设计，避免节点处出现应力集中；导向段的长度按照升降行程的1.2倍设置，保证在最大升起高度时，滑动副的配合长度仍能满足导向精度要求，不会出现悬臂过长导致的晃动问题；整体框架的杆件均采用标准矩形截面型材，在建模过程中所有型材的连接处均做了贴合处理，没有多余的干涉结构，后续生产时可直接采用标准型材切割后焊接或螺栓组装，无需定制特殊截面的材料，降低加工成本。

　　从安装边界来看，该结构收拢状态下的整体宽度控制在800mm以内，厚度方向尺寸不超过150mm，占用的安装空间较小，适合在设备内部的狭窄空间内布置；升降行程可根据实际需求调整导向段的长度，标准配置下的行程为400mm，可满足多数轻型工位的高度调整需求；安装时需要保证底部支撑面的平面度误差不超过2mm，避免框架受载后出现附加应力，顶部的驱动单元连接点需要与框架中心保持同轴，防止偏载导致导向面出现不均匀磨损。

　　实际使用过程中，该结构的升降速度可通过驱动单元的参数调整，常规工况下的升降速度控制在50mm/s至100mm/s即可满足作业需求，不需要过快的升降速度避免冲击载荷；日常维护时仅需要定期在导向滑动面涂抹润滑脂，检查连接节点的螺栓紧固状态即可，没有复杂的维护点位，适合在长期连续运行的工业场景下使用。在建模逻辑上，该结构采用自顶向下的设计思路，先确定整体的安装边界与行程参数，再拆分出立柱、斜撑、横梁、连接耳板等单个零件，所有零件的装配约束均按照实际的运动关系设置，可直接在软件中模拟升降全行程的运动状态，检查是否存在运动干涉，后续出工程图时可直接提取每个零件的尺寸参数，不需要重新调整模型比例，结构的所有倒角、焊缝预留位置均按照实际加工要求设置，没有理想化的无厚度结构，可直接用于生产加工的参考。
