墙面安装式轴承支撑悬臂支架设计

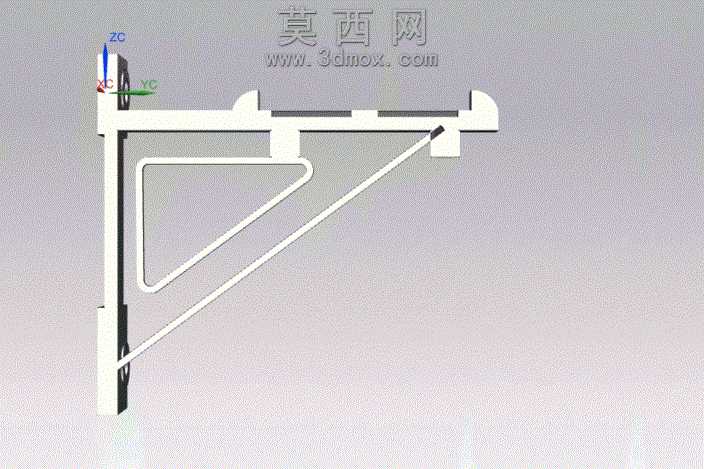

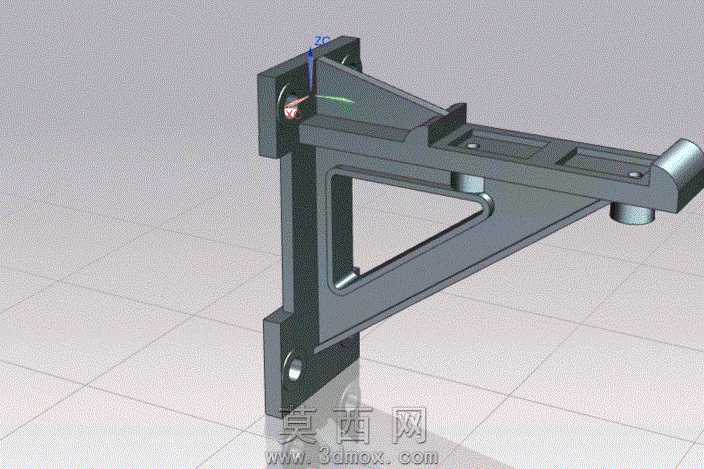

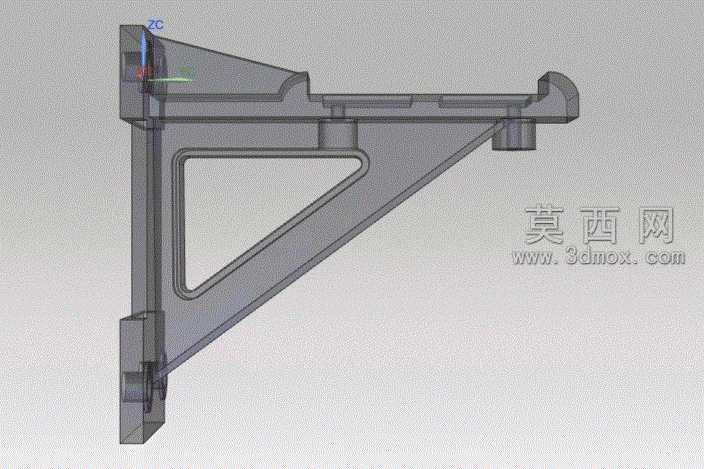

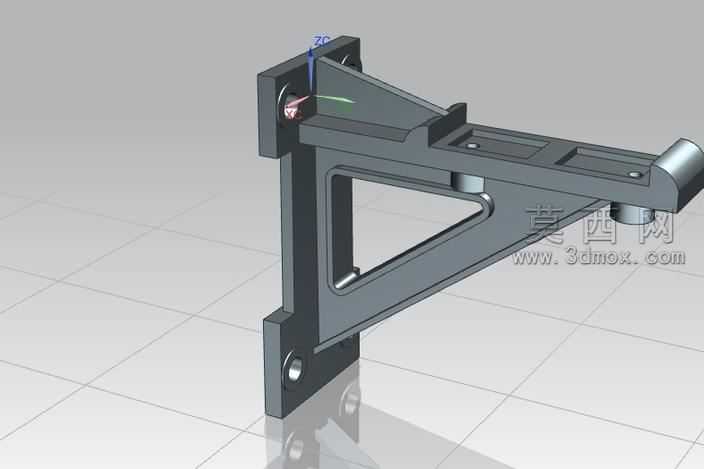

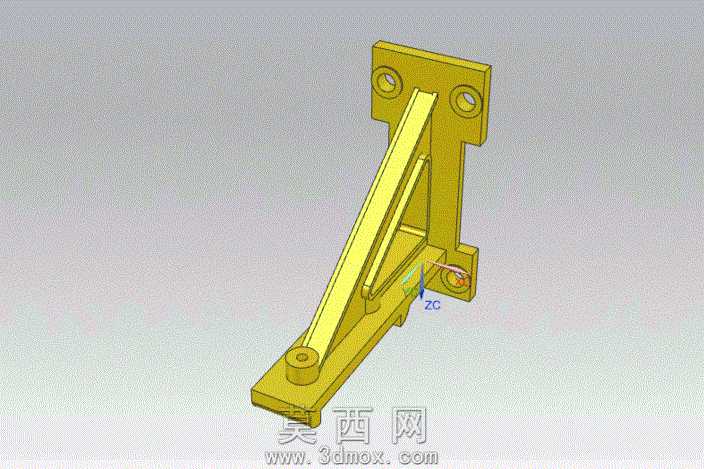

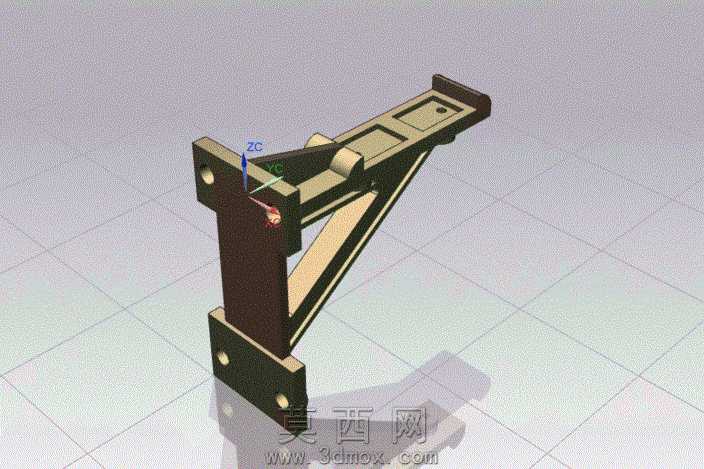

本款墙支架采用三维参数化建模方式完成整体设计，建模过程中优先保证结构装配逻辑的合理性，对各连接部位的尺寸公差做了预留适配，确保后续实际加工生产时各部件可顺利完成拼装。整体结构采用直角三角受力构型，垂直安装板通过螺栓孔位实现与墙面的刚性固定，水平延伸的悬臂段末端设置轴承安装位，可对配套轴类零件提供稳定的旋转支撑，斜向加强筋连接垂直板与悬臂段，有效分散悬臂承重时产生的弯矩，避免长期负载下出现结构形变。建模阶段对支架的壁厚做了均匀化处理，在保证整体结构强度的前提下尽可能减少冗余材料，降低整体自重，各转角位置均设置了工艺圆角，既避免应力集中问题，也符合实际金属加工的工艺要求。渲染阶段采用哑光金属材质模拟铸铁支架的真实质感，对安装孔位、轴承配合面等关键位置做了细节高亮处理，清晰展示各功能区域的结构特征，背景采用简洁的网格地面，突出支架本身的结构形态，方便使用者快速理解产品的安装方式与功能用途。设计过程中充分考虑了实际使用场景的安装需求，垂直板上的安装孔位采用对称排布设计，可适配多种常见的墙面膨胀螺栓规格，悬臂末端的轴承安装位设置了定位止口，可保证轴承安装后的同轴度精度，避免轴件运转时出现偏磨问题，支架中部的镂空减重设计在不降低结构强度的同时，进一步优化了整体的视觉观感，让工业构件兼具实用性与设计美感。
