减压阀配套长轴结构设计及有限元分析

　　在减压阀的整体传动链路里，长轴作为核心的力传递与运动导向部件，其结构合理性直接决定了阀组调压过程的平顺性与长期运行的可靠性，本次设计的轴结构针对减压阀内置的阀芯联动需求做了针对性的结构优化，同时完成了全工况下的有限元应力校核，确保部件在额定载荷下的形变与应力水平均处于材料许用区间内。从实际应用场景来看，这类长轴多用于中大通径的减压阀产品中，承担着将外部调节手轮的旋转力矩传递至内部阀芯调节机构的作用，同时需要在阀腔内部的压力介质环境中长期工作，既要承受扭矩传递过程中的扭转应力，也要承受阀芯动作带来的径向载荷与轴向冲击，尤其是在阀组进出口压差快速波动的工况下，轴体的抗疲劳性能直接决定了阀组的调节精度与使用寿命。

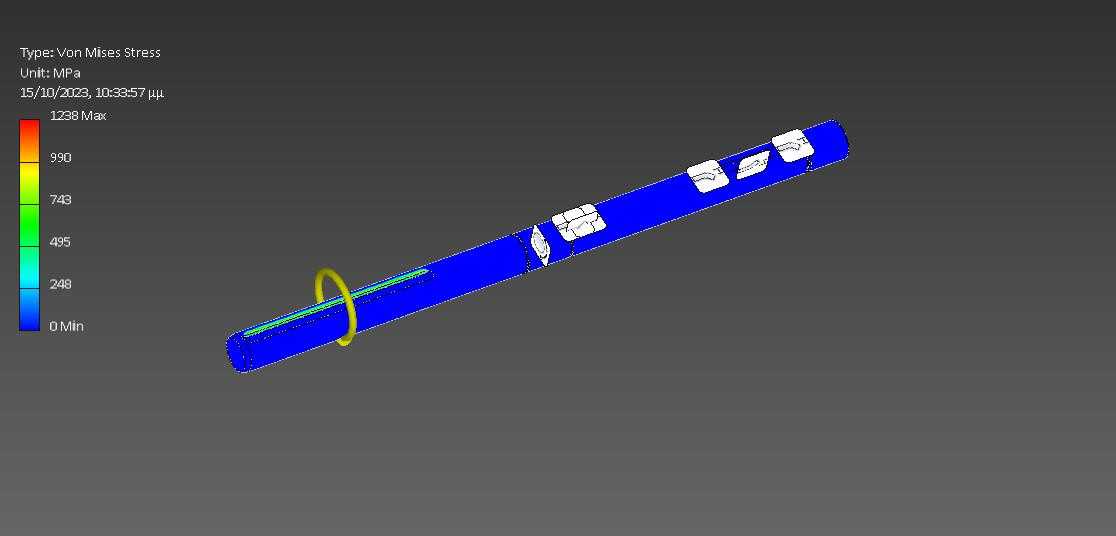

　　设计过程中首先梳理了轴体的安装边界：轴体整体为细长轴结构，两端分别与阀盖处的支撑衬套、阀芯端的联动槽配合，中间段设置有多个定位卡槽，用于固定轴上的导向环、密封隔套与传动键，这些卡槽的位置精度直接决定了轴上配套零件的装配同轴度，因此在建模阶段就对卡槽的宽度、深度以及轴向定位尺寸做了公差约束，避免装配后出现零件卡滞、偏磨的问题。轴上的黄色导向环采用耐磨非金属材质，与阀体内腔的导向孔配合，主要作用是约束轴体的径向晃动量，避免细长轴在受压差冲击时出现挠曲变形，导致阀芯卡涩；导向环的安装槽位置经过反复调整，设置在轴体靠近阀芯受力端的三分之一处，能够最大程度降低轴体的悬臂长度，提升整体支撑刚度。有限元分析环节针对轴体最恶劣的受力工况做了模拟：即阀组处于最大调压压差、同时手轮施加最大调节扭矩的工况，对轴体施加对应的扭转力矩、径向介质压力以及轴向支撑约束，从应力云图可以看到，轴体的最大应力集中出现在传动卡槽的根部位置，这也是细长轴传动结构最容易出现应力集中的区域，设计时特意对卡槽根部做了圆角过渡处理，将最大应力值控制在材料屈服强度的三分之一以内，预留足够的安全裕度，避免长期交变载荷下出现疲劳断裂。

　　轴体的外形尺寸完全匹配现有减压阀的内腔安装空间，总长度根据阀盖到阀芯联动端的距离确定，轴径的选择同时兼顾了扭转强度与介质流通空间的需求——如果轴径过大会占用阀腔内部的介质流道，增加阀组的流阻，轴径过小则会导致刚度不足，容易出现形变，最终选定的轴径在满足强度刚度要求的前提下，尽可能缩小了流道占用比例，保证阀组的流通能力符合设计要求。安装边界上，轴体两端的支撑段采用间隙配合与衬套装配，配合间隙控制在合理范围内，既保证轴体转动时的灵活性，又避免间隙过大导致的调节滞后；轴端与阀芯的连接采用扁方传动结构，相比键连接结构加工更简单，同时能够承受更大的冲击载荷，装配时不需要额外的键槽加工，降低了零件的加工成本。

　　在结构细节处理上，轴体所有的棱角位置都做了倒角处理，一方面避免装配时划伤密封件导致介质泄漏，另一方面也能去除加工过程中产生的毛刺，减少应力集中源；轴表面的粗糙度要求根据配合段的不同做了区分，支撑段与传动段的粗糙度要求更高，非配合段适当降低粗糙度要求，在保证使用性能的前提下控制加工成本。从实际运行的角度来看，经过有限元校核的轴结构能够覆盖减压阀全工况下的受力需求，在频繁调压、压差波动的工况下，轴体的形变量控制在微米级，不会因为轴的挠曲导致阀芯偏移，保证调压过程的线性度，避免出现调压卡顿、压力漂移的问题；同时应力分布的优化也大幅提升了部件的疲劳寿命，减少了阀组后期维护时的零件更换频率。
