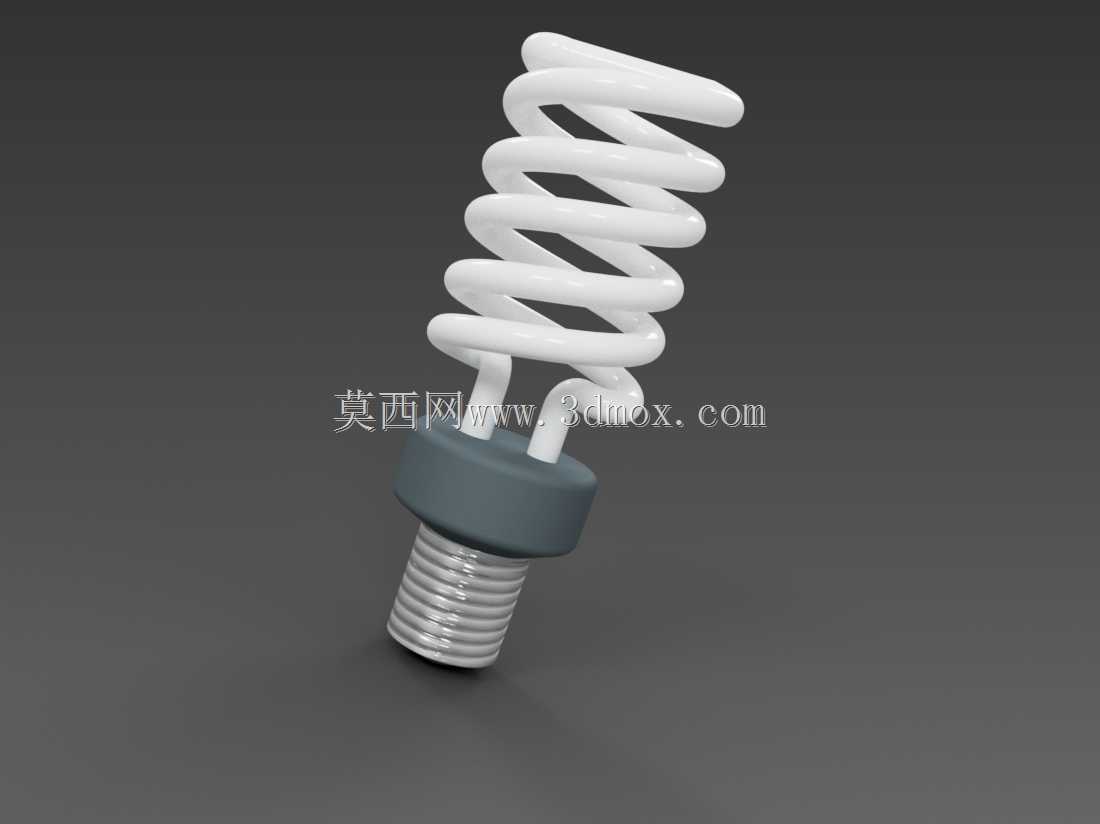

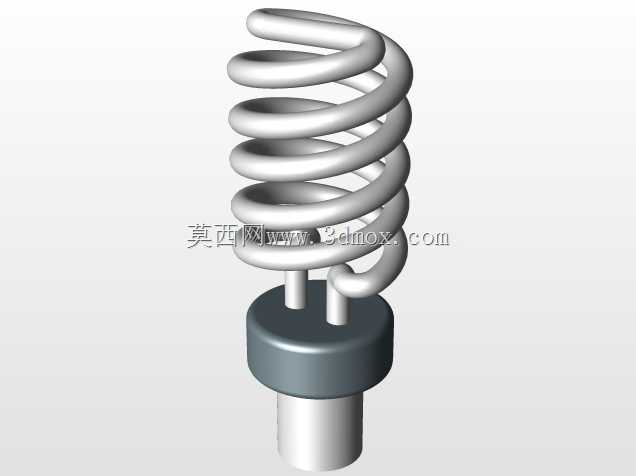

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型节能荧光灯曾是替代传统白炽灯的核心照明器件，这款螺旋结构的节能灯泡，核心设计目标是在有限的外形尺寸内，最大化荧光粉涂层的有效发光面积，同时匹配通用螺口灯座的安装标准，无需额外改造原有照明线路即可直接替换使用。从结构设计逻辑来看，螺旋盘绕的灯管形态是整个产品的核心设计亮点，区别于传统U型管节能灯的排布方式，螺旋形态可以在更小的径向占用空间内，排布更长的放电管路径，让灯管内壁的三基色荧光粉获得更充足的紫外线激发面积，在相同功率下实现更高的光效输出，同时避免多U型管拼接带来的结构冗余与暗区问题。灯头部分采用通用E27规格螺口设计，螺纹尺寸严格遵循民用照明接口的通用公差要求，安装时的旋合行程、螺纹牙距都匹配市面绝大多数螺口灯座的安装边界，金属螺口部分作为零电极接触端，顶端的金属触点作为火电极接触端，两者之间通过耐高温绝缘基座完全隔离，避免安装与使用过程中出现电极短路的风险。绝缘基座采用耐高温阻燃工程塑料材质，一方面承担灯管与金属螺口之间的结构连接作用，另一方面要容纳灯管两端的电极引线、内置的镇流元件与启动电容，基座的外形尺寸做了圆弧过渡处理，既可以避免安装旋拧时棱角划伤操作人员手部，也能在灯管与灯头的衔接位置形成均匀的受力过渡，降低运输与安装过程中灯管根部受外力断裂的概率。灯管部分采用低铅玻璃材质弯制而成，螺旋升角经过反复优化，既保证弯制过程中玻璃管壁厚度均匀，不会出现局部过薄导致的漏气风险，

　　也让螺旋排布的灯管之间保留均匀的散热间隙，避免灯管工作时热量堆积导致管壁温度过高，加速荧光粉老化缩短使用寿命。灯管内壁的荧光粉涂层厚度控制在均匀区间，保证整灯发光时没有明显的明暗斑块，螺旋灯管的末端与基座内部的电极密封连接，密封位置采用高温玻璃焊料熔融封接，保证灯管内部的惰性气体与汞蒸气填充环境长期稳定，不会出现慢漏导致的灯管失效。从实际使用的适配场景来看，这款节能灯可以适配桌面台灯、吸顶灯、壁灯、筒灯等多种常见民用照明灯具，整体外形的最大径向尺寸控制在常规灯具灯罩的容纳范围内，螺旋灯管的顶端没有超出常规灯罩的深度边界，不会出现安装后灯管外露的问题。设计过程中需要重点考量灯管弯制的工艺可行性，玻璃管在加热弯制螺旋形态时，

　　要保证每一圈螺旋的同轴度偏差控制在允许范围内，避免整灯装配后出现外形歪斜，影响安装后的视觉效果；同时灯管内部的电极装配位置要精准匹配螺旋管的两端，保证放电回路的长度符合设计功率对应的管压要求，避免出现管压偏差导致的镇流器匹配不良，出现启动困难、频闪或者早期发黑的问题。灯头与灯管的装配位置做了限位结构设计，装配时绝缘基座与灯管根部的粘接深度有明确的尺寸要求，保证粘接固化后两者的连接强度可以承受日常安装旋拧时的扭矩，不会出现灯头与灯管松脱的情况。金属螺口的表面做了防锈镀镍处理，在潮湿的厨卫环境下使用也不会轻易出现锈迹，保证长期使用后仍然可以顺利从灯座上旋下更换。整灯的重量分布经过优化，重心集中在靠近灯头的基座位置，

　　安装在朝上或者水平安装的灯座上时，不会因为重心偏外导致灯座受力过大出现松动。从散热设计的角度，螺旋灯管之间的间隙可以形成自然的空气对流通道，灯管工作时产生的热量可以顺着螺旋间隙向上散出，不会被封闭在灯管之间的狭小空间内，基座上也预留了微小的透气缝隙，让基座内部电子元件工作产生的热量可以缓慢散出，延长内部电子元件的使用寿命。在结构建模过程中，螺旋灯管的曲面构建需要保证曲率连续，每一圈螺旋的管径保持一致，避免出现曲面褶皱导致后续工程出图时尺寸标注偏差；灯头的螺纹部分采用标准螺纹牙型建模，和实际五金配件的螺纹参数完全匹配，保证装配干涉检查时可以准确验证和通用灯座的适配性；绝缘基座的拔模角度符合注塑成型的工艺要求，所有加强筋的厚度与壁厚保持合理比例，避免注塑生产时出现缩痕、缺料等成型缺陷。
