工业用吹口哨式阀门结构三维设计

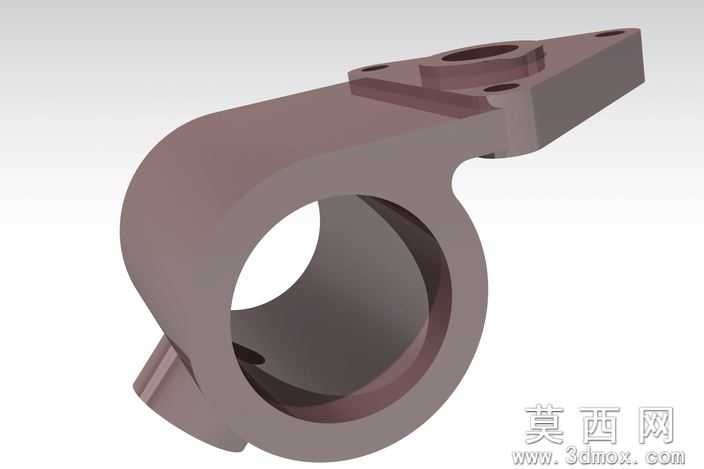

本作品为工业管路系统用吹口哨式阀门的三维数字化设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，全程遵循机械设计公差规范与阀门类产品的行业设计标准。建模过程中首先梳理阀门的核心功能逻辑：该类阀门属于管路通断与流量调节类部件，因工作状态下气流或液流通过时会产生类似口哨的声响得名，建模时优先完成主体环形通腔的基准搭建，以同轴心基准面为核心定位参考，依次构建环形阀体的内外圆柱面，严格控制通腔内径尺寸与管壁厚度的比例，保证阀体承压能力符合工业管路的通用使用要求。随后完成上部安装凸台的特征绘制，凸台中心设置与通腔垂直的阀杆安装孔，凸台端面均匀分布多个螺栓安装沉孔，用于后续阀盖、驱动组件的装配固定，所有孔位均采用同轴心与阵列特征完成，保证孔位的位置度公差符合装配要求。侧部延伸的安装支臂采用一体化拉伸加圆角过渡特征构建，支臂上设置两个定位安装孔，用于阀门整体在管路支架上的固定，支臂与主体环形阀体的衔接处采用大圆角平滑过渡，避免应力集中问题，提升部件的结构强度。渲染阶段采用金属哑光材质模拟铸铁或铸钢的阀体质感，调整材质的粗糙度与金属度参数，还原工业金属部件的真实视觉效果，场景光照采用多光源漫反射布局，既清晰呈现阀体的内外轮廓结构，也避免过度反光遮挡关键结构细节。设计过程中充分考虑阀门的实际装配需求，所有配合面均预留合理的装配公差，活动部件的运动空间提前做干涉检查，确保阀杆升降、阀瓣启闭的动作路径无结构冲突，整体模型结构完整，特征清晰，可直接用于后续的工程图纸导出、装配模拟、3D打印样件制作以及生产工艺的规划参考，完整还原了口哨阀的结构特点与功能属性。
