三角镂空桁架法兰连接构件

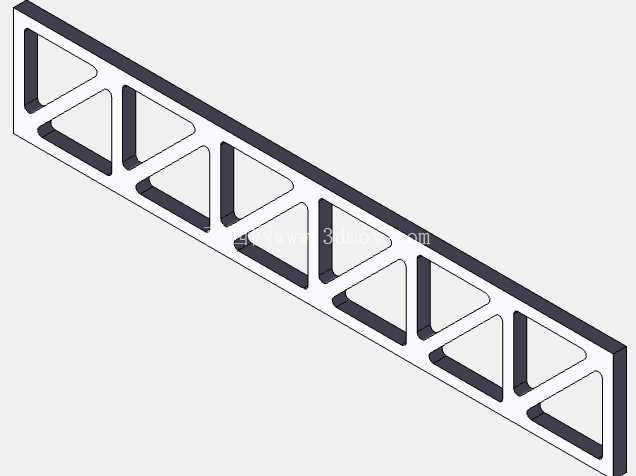

　　这类桁架法兰构件常应用在大跨度桁架结构的端部连接场景，比如厂房钢结构桁架的端接、输送线桁架的段间对接、轻型起重设备的臂架连接位置，核心作用是实现桁架段与段之间、桁架与固定基座之间的刚性连接，同时通过自身的结构设计兼顾轻量化与承重需求。从结构设计逻辑来看，构件主体采用长条形板式结构，沿长度方向均匀排布三角镂空格构，这种三角格构的排布并非随意设置，而是基于材料力学中三角结构的稳定性原理，在大幅削减构件整体自重、减少材料用量的同时，保证沿长度方向的抗弯、抗扭刚度，避免长条形构件在承受轴向拉压、横向载荷时出现失稳变形。

　　构件的连接法兰边设置在端部位置，法兰面预留对应的安装孔位，安装时可通过螺栓紧固件与对接构件的法兰面完成锁紧，安装边界需要注意对接面的平面度公差，若对接面存在翘曲偏差，锁紧后会在构件内部产生附加内应力，长期受载情况下容易在镂空筋条的转角位置出现应力集中，进而引发疲劳裂纹。在实际工况中，这类构件承受的载荷并非单一轴向力，往往同时包含桁架自重带来的弯曲载荷、设备运行振动带来的交变载荷、风载带来的侧向载荷，因此在结构设计时，镂空三角的筋条厚度、法兰边的厚度都经过载荷校核，筋条与主体边框的连接处采用圆弧过渡，避免直角位置的应力集中问题。

　　从建模逻辑来看，这类构件的建模首先需要确定整体的长度、宽度、厚度尺寸，根据承载要求计算单段三角格构的节间长度，确定筋条的宽度参数，之后通过草图绘制整体外轮廓与内部镂空轮廓，拉伸生成主体结构后，对所有锐边进行倒角处理，端部法兰位置的安装孔需要根据对接标准确定孔位分布、孔径大小，保证与对接构件的孔位完全匹配，避免安装时出现孔位错位无法装配的问题。在实际选型应用时，需要根据桁架的整体跨度、承载重量计算单根构件所需承受的最大载荷，匹配对应筋条厚度、材质的构件，若应用在户外腐蚀环境中，还需要对构件表面做镀锌或喷塑处理，提升防锈耐腐蚀能力，延长构件的使用寿命。

　　这类带三角镂空的桁架法兰相比实心板式连接构件，自重可降低40%以上，同时结构刚度完全能满足常规轻型桁架的连接需求，在自动化输送线桁架、轻型厂房屋面桁架、小型起重设备臂架等场景中应用十分广泛，安装时需要注意先进行预对位，穿入定位销后再逐步锁紧螺栓，保证法兰面完全贴合，避免局部受力不均导致的构件变形。
