滚花防滑调节手柄三维结构设计

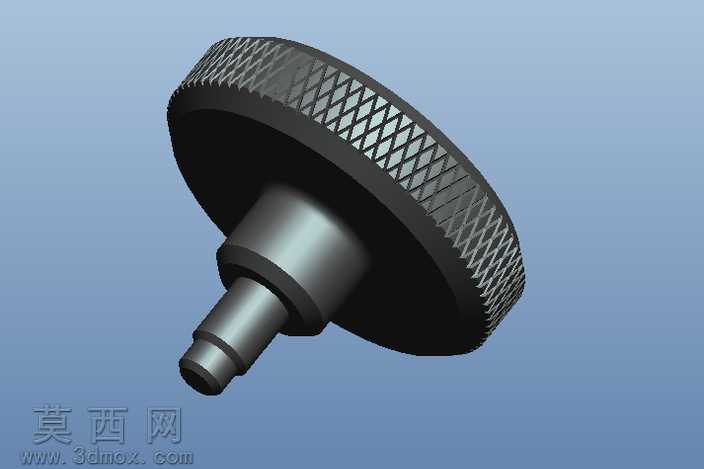

该手柄模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以回转体特征为基础，通过旋转命令生成手柄的主体轮廓：上部为大直径圆盘操作端，下部为阶梯式同轴插装轴段，各轴段的直径、长度参数均按照通用机械操作件的适配标准设定，保证后续可与对应安装孔位实现精准配合。针对操作端的防滑需求，在圆盘外圆柱面设计了交叉网纹滚花结构，建模时通过阵列菱形切削特征的方式还原真实滚花的纹理形态，纹理的深度、间距均参考工业操作件的通用防滑参数设置，既保证手动旋转操作时的摩擦力足够，避免施力打滑，也让外观纹理规整统一，符合工业产品的视觉质感。材质渲染阶段，将手柄主体设置为哑光黑色工程塑料材质，模拟常用增强尼龙的表面质感，下部阶梯轴段设置为哑光银灰色金属材质，模拟镀锌钢轴的表面效果，通过调整材质的粗糙度、反光度参数，让不同部件的材质区分清晰，整体视觉效果贴近实物的真实状态。结构设计上，下部阶梯轴采用多段变径设计，最末端为小直径导向段，方便装配时快速对准安装孔，中间轴段设置定位轴肩，可实现安装时的轴向限位，保证手柄安装后的位置精度；上部圆盘的厚度经过优化，既保证手动操作时的接触面积足够，施力舒适，也避免整体厚度过大造成的材料浪费与结构冗余。整体建模过程严格遵循机械设计的装配逻辑，所有特征的尺寸参数均保留可编辑属性，方便后续根据不同的安装需求调整轴径、圆盘直径、滚花参数等关键尺寸，模型的结构无冗余特征，曲面过渡顺滑，各连接位置的倒角、圆角均按照机械加工的工艺要求设置，避免出现锐边棱角，既提升操作时的安全性，也符合实际零件的加工工艺要求，可直接用于后续的工程图导出、装配模拟以及3D打印验证等环节。
