MECCANO塑料连接轴支架结构设计

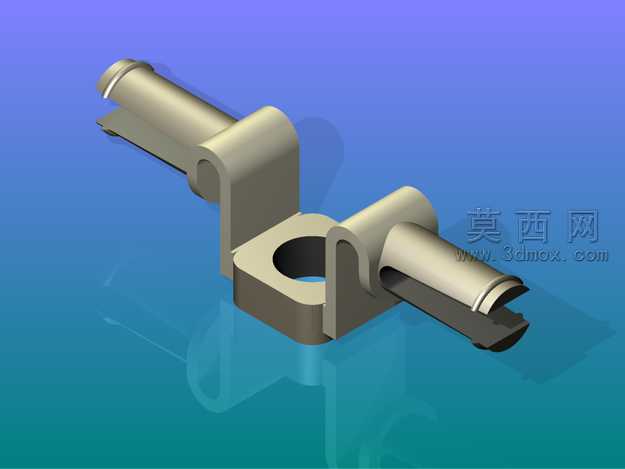

本作品为MECCANO拼装体系下的塑料连接轴支架三维建模作品，整体采用对称式结构设计，核心功能为实现双轴的铰接支撑与跨件连接，适配模块化拼装场景的快速组装需求。建模阶段以参数化设计思路为核心，先基于功能需求拆解结构单元：主体基座部分设置带通孔的定位座，用于实现支架在拼装平面上的固定限位，基座两侧对称延伸出带半开放卡槽的轴支撑臂，支撑臂末端同轴设置圆柱轴段，轴段末端设计有防脱卡扣结构，可直接卡入对应拼装件的预留孔位，无需额外紧固件即可实现铰接连接。建模过程中对各配合面做了公差预留设计，轴段与卡槽的配合间隙控制在0.1mm范围内，既保证拼装时的插拔顺畅度，又避免组装后出现松动晃荡的问题。材质渲染阶段选用哑光工程塑料材质，还原MECCANO标准拼装件的磨砂质感，对轴段的配合面做了轻微的高光处理，区分功能面与外观面的视觉差异，阴影渲染采用柔和的落地阴影，清晰呈现结构的立体层次与空间关系。结构设计上充分考虑了塑料件的注塑成型工艺，所有转角处均设置了R0.5mm的圆角过渡，避免应力集中导致的部件断裂，基座与支撑臂的连接处做了加厚加强筋处理，提升整体结构的抗扭强度，同时支撑臂的半开放卡槽设计兼顾了轴件的快速拆装与连接稳定性，既可以作为固定轴座使用，也可作为活动铰接点实现相邻部件的转动连接，适配多种拼装结构的搭建需求。整体建模严格遵循MECCANO体系的标准尺寸规范，所有安装孔位、轴径参数均与同系列其他部件完全兼容，可直接导入各类拼装模拟场景中使用，模型拓扑结构规整，无冗余面与破面问题，可直接用于后续的3D打印验证或者注塑模具开模参考。
