双法兰弯通式减压阀连接结构设计

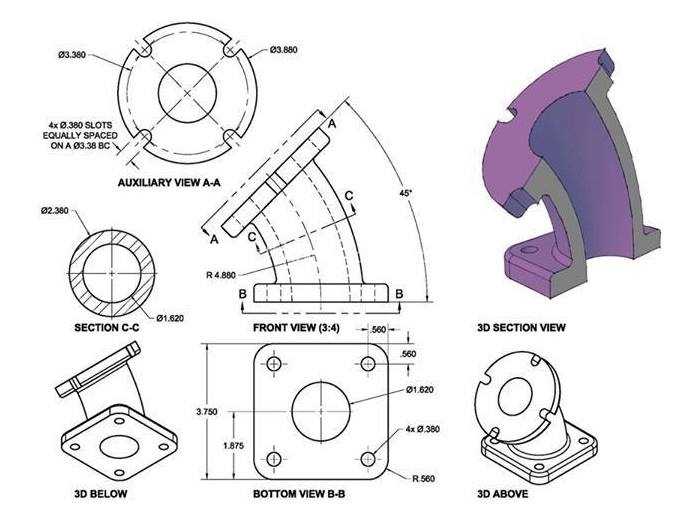

　　在工业流体输送管网、小型工艺试验台架以及民用给排水调压支路中，这类带双法兰安装面的弯通式减压阀连接结构，是解决管路转向与压力调节集成布置的常用部件。不同于直通式减压阀需要额外搭配弯头完成管路转向，该结构将90度转向流道与阀体安装基座做了一体化设计，能够在狭小的安装空间内同时完成管路变向、压力调控两个功能，减少管路系统的接头数量，降低介质泄漏的风险点。从结构设计逻辑来看，两个法兰安装面分别呈垂直角度布置，每个法兰面都预留了对称分布的螺栓过孔，安装时可以根据现场管路走向选择法兰对接方向，不需要额外调整管路预制角度，适配性更强。

　　流道部分采用圆弧过渡的弯通结构，内壁做了等径顺滑处理，能够减少介质流经转向段时的紊流与压损，避免直角转向带来的介质冲蚀、噪音过大等问题，对于气体、低粘度液体类介质都有较好的适配性。法兰安装面的加工基准与流道轴心保持严格的形位公差要求，安装后能够保证密封面完全贴合，避免因安装偏斜导致的密封失效。在实际设备配套场景中，这类结构常被用在空压机出口支路、小型液压试验台的调压段、楼宇供水的分层调压支管中，安装边界需要预留法兰螺栓的操作空间，两个法兰面的外接轮廓尺寸要匹配对接管路的法兰标准，螺栓孔的中心距、孔径都要符合对应压力等级的法兰规范，避免现场安装时出现孔位错位无法对接的问题。

　　结构设计阶段，壁厚取值需要结合额定工作压力做强度校核，弯管段的外侧壁厚因为承受介质冲蚀更明显，会做适当加厚处理，法兰与弯管主体的衔接位置做了圆角过渡，减少应力集中，避免长期承压后出现结构开裂。安装时两个法兰面分别对接上游高压侧管路与下游低压侧管路，介质从一侧法兰进入流道，经过内置的调压阀芯组件完成压力调节后，从垂直方向的另一侧法兰流出，直接完成转向输送，省去了单独安装弯头的工序，也缩短了整个调压支路的轴向安装尺寸，对于空间紧凑的设备内部管路布局尤为友好。

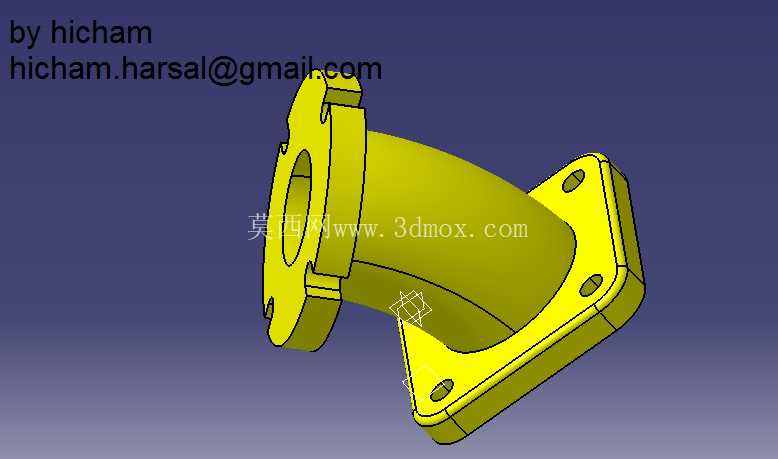

　　在建模过程中，需要重点保证法兰螺栓孔的位置度、流道内壁的顺滑度、两个安装面的平面度，这些参数直接影响后续零件加工后的装配密封性与使用性能，尤其是弯管段的曲率半径取值，既要保证转向角度准确，也要兼顾介质流动的阻力特性，曲率过小会导致压损陡增，曲率过大则会占用更多安装空间，需要结合实际通径与安装空间做平衡取值。
