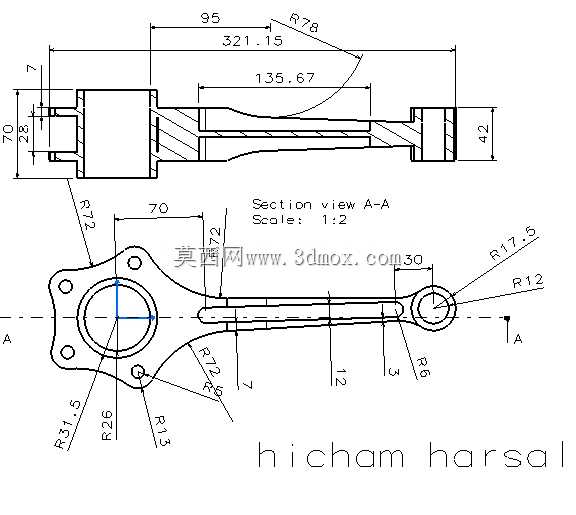

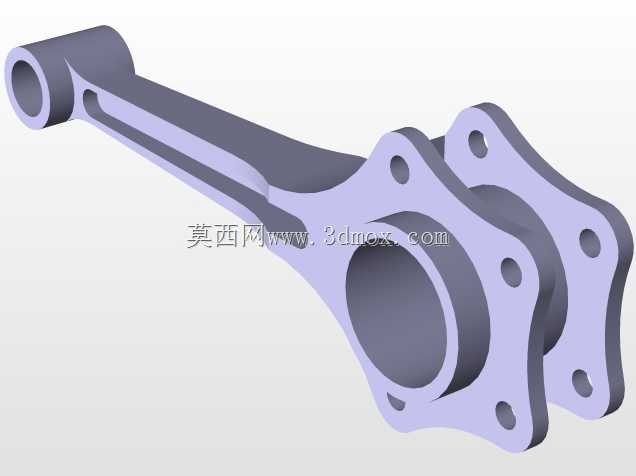

该类连杆传动部件多应用于往复式动力传递场景,常见于小型内燃动力设备、冲压执行机构、自动化生产线的往复运动单元中,核心作用是将旋转端的圆周运动转化为直线端的往复推拉动作,或是反向将直线往复动作转化为旋转输出,是动力传递路径中承担力传导与运动形式转换的核心受力构件。从结构设计逻辑来看,该部件采用大小端分体式连接结构,大端为带多安装孔的法兰式连接座,可通过螺栓与动力输出端的旋转盘实现刚性固定,四个周向布置的安装孔可保证连接后的抗剪切能力,避免大扭矩传递过程中出现连接松动;小端为带轴孔的铰接端,可通过销轴与执行端的滑块或活塞组件形成铰接配合,适配往复摆动过程中的角度变化。杆身采用变截面过渡设计,从大端到小端逐步收窄,在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量,减少往复运动过程中的惯性损耗,杆身与两端连接位置均采用圆角过渡,避免应力集中导致的疲劳断裂,所有圆角半径均经过受力校核,匹配常规工况下的交变载荷承受要求。从安装边界尺寸来看,该部件总长度为321.15mm,大端法兰位置最大宽度70mm,大端轴孔直径28mm,小端轴孔直径30mm,小端外径42mm,大端连接座总厚度70mm,杆身最薄处厚度7mm,中间段厚度12mm,安装时需预留足够的摆动空间,其运动轨迹的最大回转半径为78mm,周边布局其他构件时需避开该运动包络范围,防止出现运动干涉。设计过程中对大端与杆身的连接位置做了局部加厚处理,该位置为整个构件的受力薄弱点,往复运动过程中承受的交变弯矩最大,加厚处理可有效提升该位置的疲劳寿命;小端轴孔位置预留了衬套安装空间,长期铰接磨损后可仅更换衬套即可完成维护,无需更换整个构件,降低后期运维成本。该结构的受力传递路径清晰,大端接收的旋转扭矩通过杆身传递至小端,转化为往复推拉的作用力,所有尺寸公差均按中等精度传动要求设定,可满足常规非高速重载场景下的传动需求,建模过程中对所有过渡圆角、安装孔位的位置度都做了参数化设定,可根据实际使用的载荷需求快速调整杆身厚度、两端轴孔直径等核心参数,适配不同功率等级的动力传递场景。
- 上一篇:起重机用二级斜直齿齿轮传动箱
- 下一篇:带加强筋斜向支撑立式安装支座结构
- 全部评论(0)
- 模板大小: 455.32 KB
- 售价:5金币
- 下载次数: 35
- 系统要求: Rendering,CATIA
- 软件分类: 通用机械零部件
