欧规两脚插墙式手机充电适配器结构

　　该三维结构围绕日常随身取电场景展开，还原了一款插墙式手机充电适配器的主体外形与内部装配边界，适用于消费电子电源类产品的结构构思、壳体分件练习、插头布局校核以及教学演示。模型重点表现充电器前端的两片圆柱插脚、中部过渡壳体和后端出线区域，整体形态贴近常见墙插电源，能够帮助设计者理解小型电源适配器在有限空间内如何安排导电插脚、外壳包覆和线缆引出关系。

　　从实际用途看，这类产品主要承担低压供电与手机充电连接功能，使用时插脚直接进入墙面插座，后端通过线缆或接口向移动终端输送电能。虽然该练习模型未展开完整电子元件，但外部几何已经体现出电源适配器最关键的安装约束：插脚中心距、插脚伸出长度、壳体与插座面板之间的贴合面，以及插脚周围需要保留的绝缘距离。结构设计时，前端不能过度膨大，否则会遮挡相邻插座位；壳体靠近插脚的端面也应保持平整，使插头插入后受力稳定，避免出现偏摆、松动或接触不良。

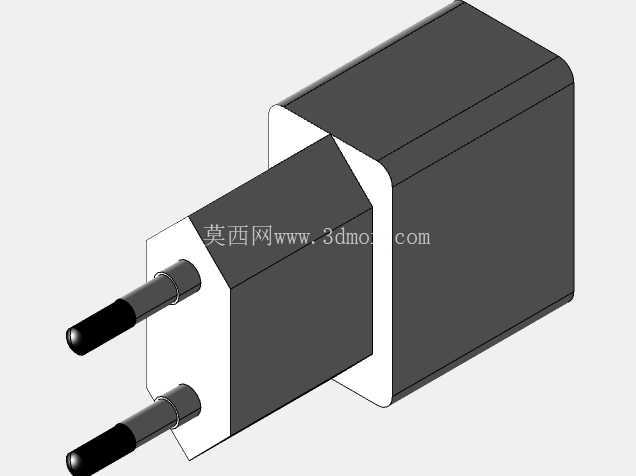

　　外形上，模型采用近似长方体的主体，并在插脚入口处设置斜切过渡。这种处理并非单纯造型需要，而是兼顾塑胶外壳脱模、握持插拔和内部空间分配。插墙式充电器长期承受插拔力，前端区域需要把外力传递到较厚的壳体壁面和插脚固定结构上，斜切面可以减少尖角处应力集中，同时让手指在拔出产品时有更自然的施力空间。主体侧面保持简洁，没有复杂凸起，便于在建模时练习拔模方向、圆角过渡、壳体壁厚和特征阵列等基础操作。

　　两片金属插脚呈平行布置，轴线方向与充电器主体插入方向一致。插脚根部埋入壳体的部分需要在真实产品中与内部支架或固定座配合，不能仅依靠外观面表达；若进行后续深化，可在壳体内增加插脚限位槽、挡墙、压线结构和电路板安装柱。插脚外露段应保持足够直线度，端部可根据安规要求做圆角或导角，方便进入插座孔。插脚周围的塑胶面需要形成连续绝缘边界，避免金属件与外壳开孔之间出现过大间隙。对于面向不同地区的版本，还可以在此基础上替换为英规、美规、澳规等插脚模块，但主体内腔、线缆出口和壳体分件思路具有一定通用性。

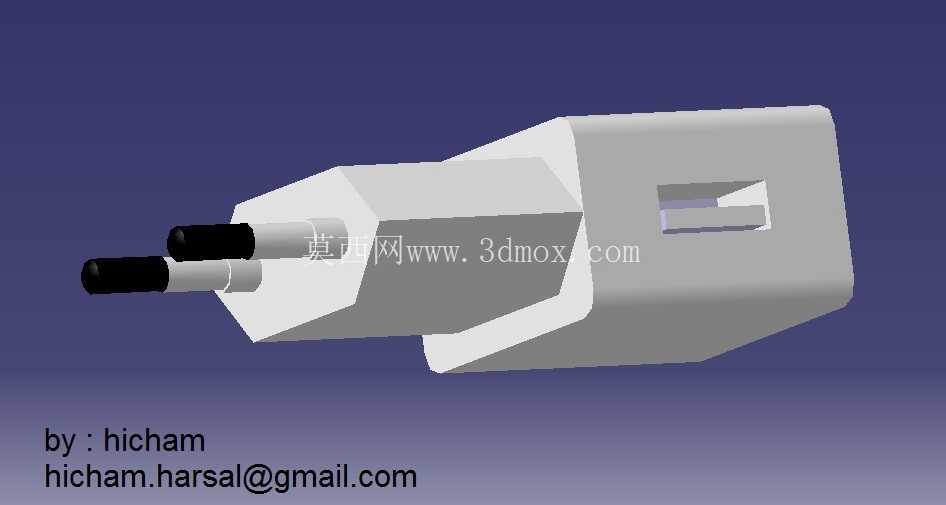

　　后端出线结构在模型中表现为两根平行圆柱线材从壳体伸出，适合作为简化练习对象。实际产品中，出线口往往需要设计护套、应力释放锥度或卡扣限位，以降低线缆反复弯折导致的断线风险。若改为自带USB插脚的一体化充电器，也可将后端区域调整为接口窗口，并在壳体内预留接口舌片、屏蔽壳和端部挡墙。无论采用线缆还是接口形式，后端都属于高频接触区域，外形尺寸不能只看视觉比例，还要核对插头插入后周围手指、插座边框和相邻设备插头的干涉情况。

　　建模思路上，该作品适合从主体包络块入手，先确定插墙方向、壳体长度、宽度和厚度，再建立插脚中心线与后端出线轴线。主体完成后，通过切除、倒角和斜切面形成插头端部的立体过渡；插脚可采用独立零件装配，以便后续调整直径、伸出长度和中心距。壳体若按真实产品拆分，应考虑上下盖或前后壳的分模线，分模线尽量布置在外观低敏感区域，并避开插脚受力集中位置。内腔则需围绕电路板、变压器或灌胶区域预留壁厚，外壳内壁可设置加强筋，但筋位不应造成表面缩痕。

　　安装边界方面，充电器插入墙插后，最前端面与插座面板近似贴合，主体向墙面外侧伸出，因此模型的厚度直接决定插装后的悬伸长度。过长、过重的主体会增大插脚处弯矩，容易在拥挤插排上产生下坠；过薄则会压缩内部电气件空间。设计时需同时校核插脚间距、壳体最大轮廓、线缆弯曲半径和手指插拔空间，尤其在多联插排上，充电器宽度不应侵占相邻插孔。该模型虽为CATIA零件设计练习，但其几何关系覆盖了小型电源适配器外观结构设计中的常见要点，可作为消费电子电源外壳、插头固定和出线防护结构深化的基础参考。
