减压阀内置十字筋轮式阀芯结构设计

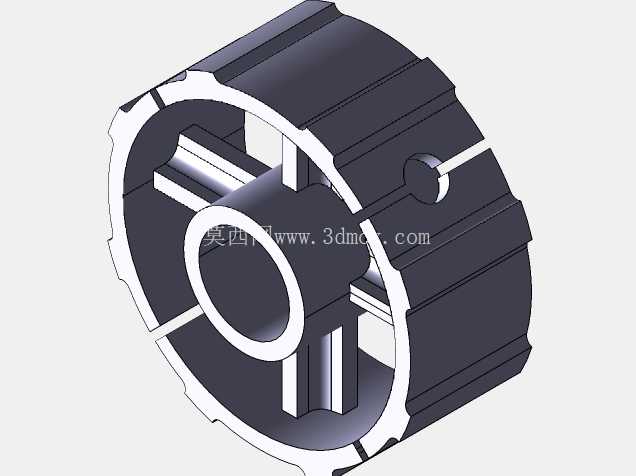

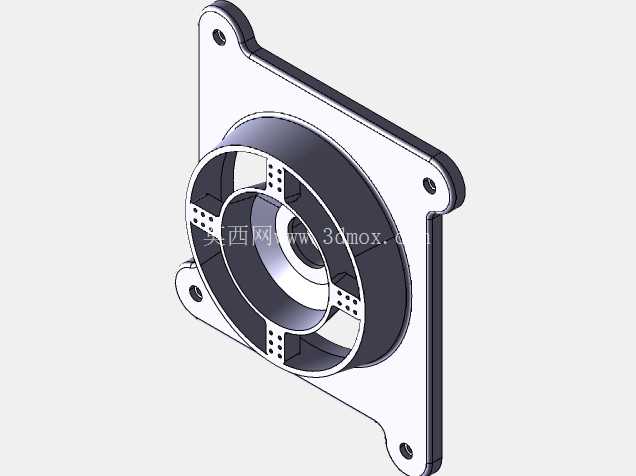

　　该构件是减压阀内部的核心承压调节零件，主要应用在工业管路调压、民用供水供气稳压、小型气动系统压力控制场景中，直接决定减压阀的压力调节精度、运行稳定性与使用寿命。从结构设计来看，整体采用短圆柱筒式主体结构，外圆柱面预留多道环形密封槽位，可适配O型圈、格莱圈等标准密封件，安装时直接嵌入减压阀的阀腔内壁，与阀腔形成滑动密封配合，避免高压介质从构件与阀腔的间隙处发生内漏。外圆侧壁开设的径向定位孔，用于装配限位销钉，限制构件在阀腔内的轴向行程范围，防止调压过程中构件脱出阀腔或超程撞击其他内部零件，保证调压动作的行程边界可控。

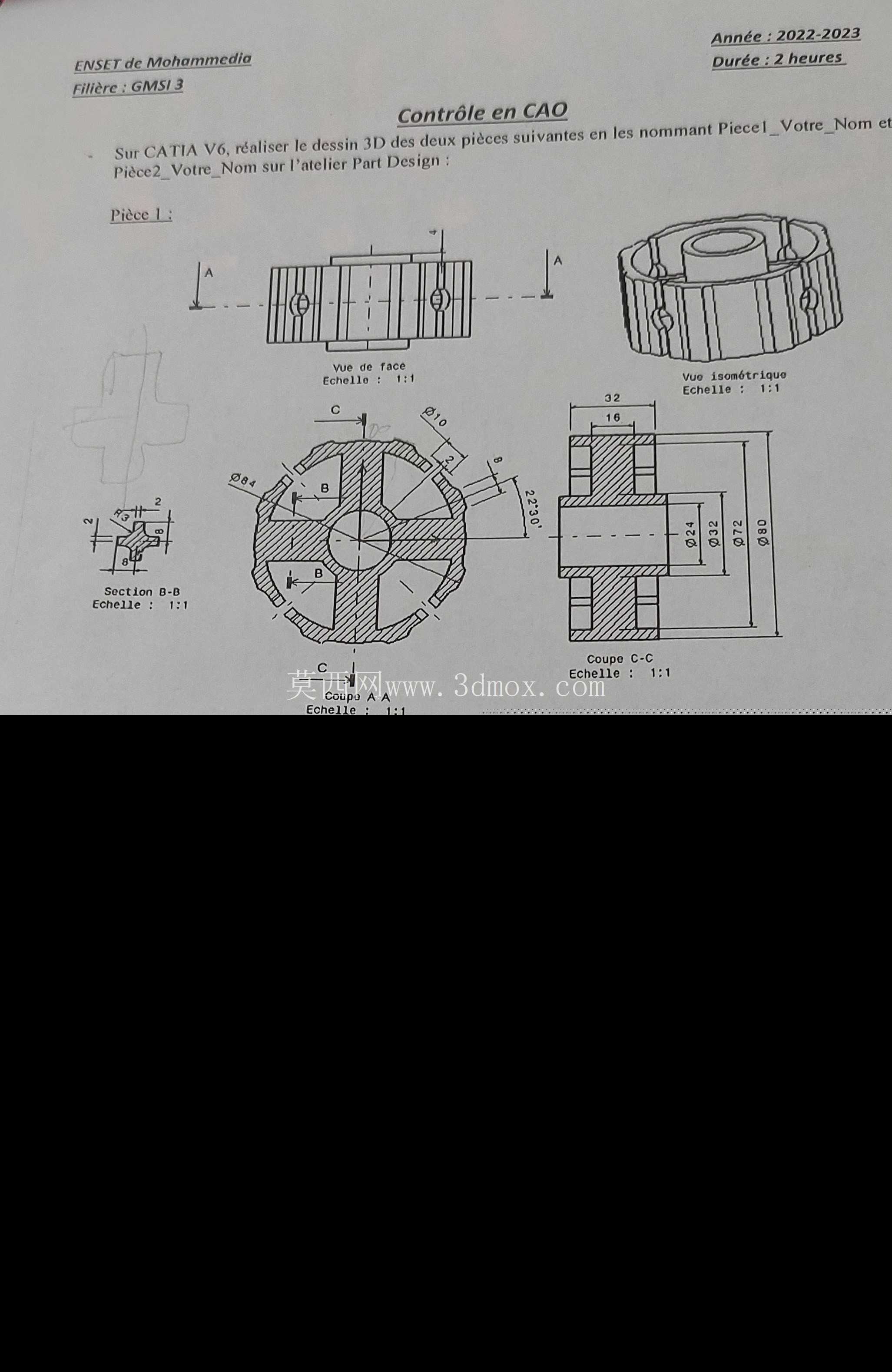

　　内部采用十字交叉筋板连接中心轴套与外筒壁的结构，这种设计首先是在保证整体结构强度的前提下，尽可能降低零件自身重量，减少调压动作过程中的运动惯量，让压力调节的响应速度更快，不会因为构件自身惯性导致压力波动超差。十字筋板之间形成四个对称的通流窗口，介质可以从窗口处顺畅流过，筋板的厚度经过受力校核，在承受额定压差的情况下不会发生塑性变形，同时通流面积经过计算，能够满足额定流量下的介质通过需求，不会因为通流截面过小产生额外的流阻损失，影响减压阀的流量特性。中心轴套的内孔用于穿装调压导杆，轴套内孔的尺寸公差按照H7精度设计，与导杆的配合间隙控制在0.02-0.04mm之间，既保证构件可以沿着导杆顺畅轴向滑动，又不会因为间隙过大导致运动偏斜，避免出现卡滞、调压失灵的问题。

　　从安装边界来看，该零件的轴向长度与阀腔的调压行程完全匹配，外圆直径与阀腔内径采用间隙配合，装配时不需要额外的紧固件，依靠密封件的摩擦力和限位销钉即可完成固定，拆装维护时只需要拔出限位销钉就可以将零件从阀腔中取出，更换密封件或者清理流道内的杂质都十分方便。零件的所有棱边都做了0.2mm的倒角处理，一方面是避免装配时锋利的棱边切割密封件，导致密封件破损失效，另一方面也可以减少介质流过棱边时的湍流扰动，降低流体噪声。在实际工况中，该零件会随着阀后压力的变化沿着导杆做轴向微量移动，改变阀口的通流面积，从而实现阀后压力的稳定输出，十字筋的对称结构可以让零件在移动过程中受力均匀，不会出现单侧受力偏磨的情况，有效延长密封件和整个调压组件的使用寿命。针对不同的介质工况，该结构可以通过更换不同材质来适配，比如过水工况可以采用改性PP或者铜合金材质，过油或者过气体工况可以采用铝合金或者工程塑料材质，结构本身不需要做大幅修改，只需要调整密封槽的尺寸适配对应材质的密封件即可，具备较强的工况适配性。在建模过程中，所有配合尺寸都按照机械设计公差标准预留了合理的配合余量，筋板与外筒、中心轴套的连接处都做了圆角过渡，避免应力集中，在高压工况下不会出现连接处断裂的问题。
