带法兰安装座的减压阀阀体结构设计

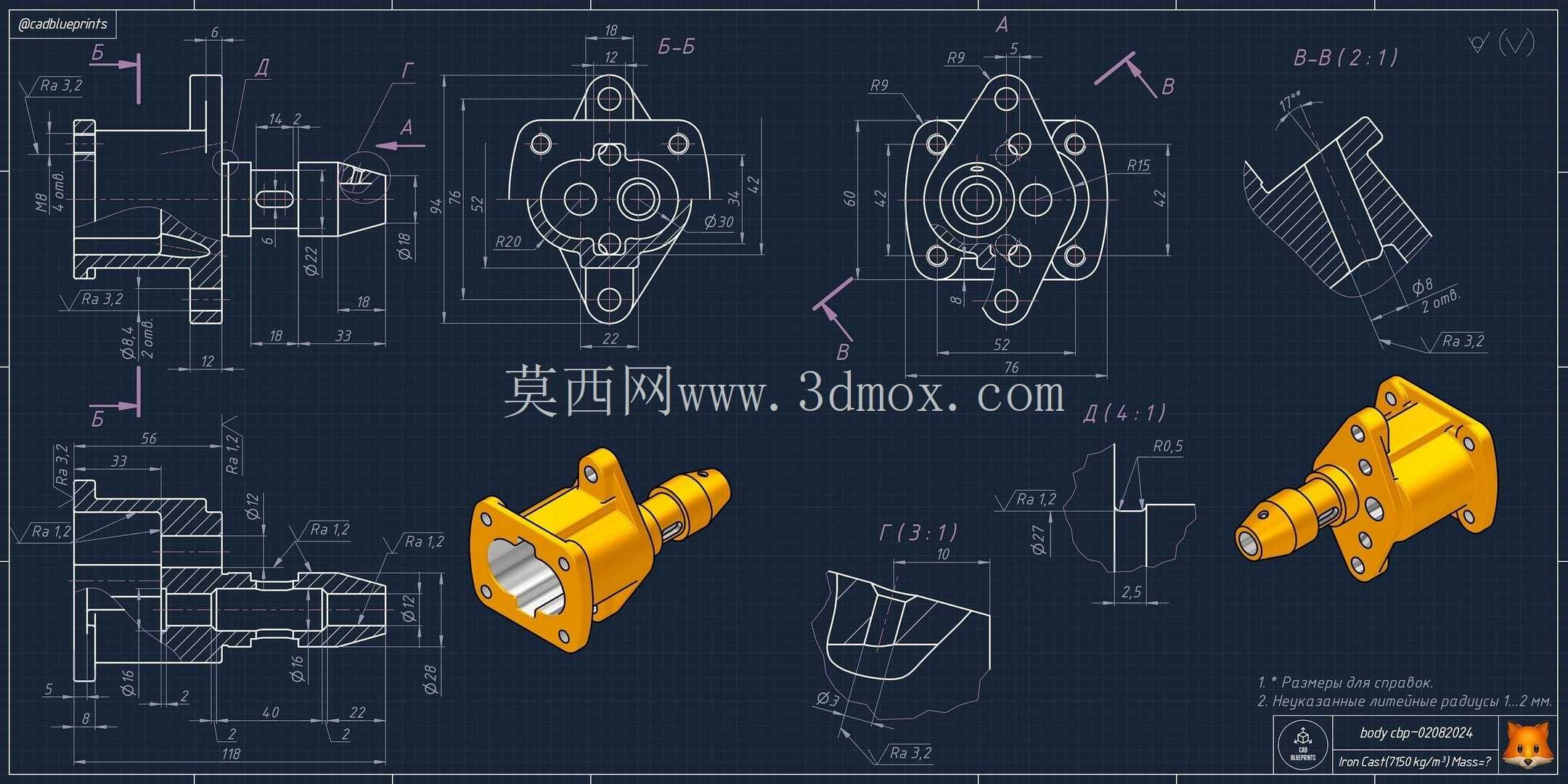

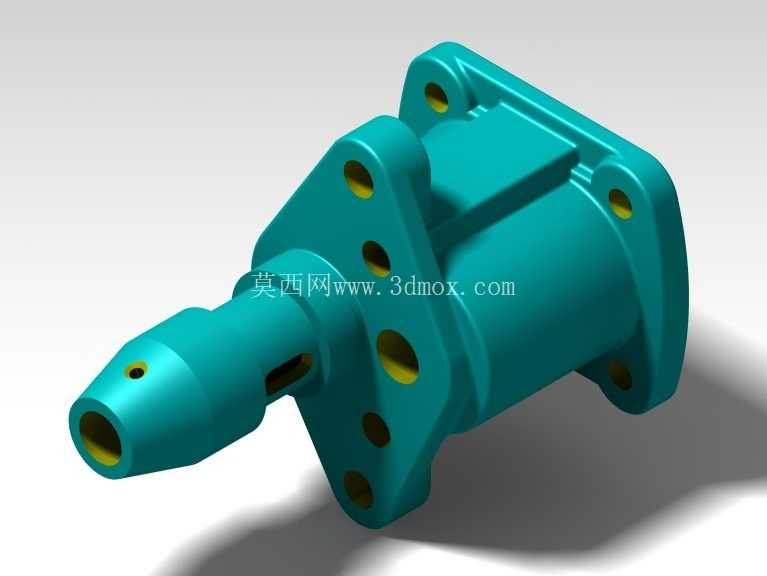

　　该阀体结构为流体压力调节类元件的核心承载壳体，主要应用在工业气动回路、中低压液压传动系统、小型工业设备流体输送管路中，承担介质导流、压力承载、元件集成安装的核心作用，可适配压缩空气、低压液压油、洁净水等多种常规工业流体介质的压力调控场景，在小型自动化生产线气动控制单元、小型工程机械辅助液压回路、实验室流体试验台管路中都能见到这类结构的应用。从实际使用场景来看，这类阀体通常安装在管路支路的前端，将上游输入的较高压力介质调节至下游支路所需的稳定工作压力，避免下游压力过高损坏精密执行元件，同时阀体上的多组安装孔位既可以实现自身在设备安装面板、阀组集成块上的固定，也可用于集成压力检测接头、溢流保护阀芯等附属元件，减少外接管路的接头数量，降低管路泄漏风险。

　　设计过程中首先考虑的是介质流道的平顺性，从前端的介质输入口到后端的输出腔，流道过渡位置全部做了圆角处理，避免介质在腔体内形成紊流，减少压力波动带来的调节精度偏差，同时也能降低高速介质对阀体内壁的冲蚀，延长元件的实际使用寿命。安装法兰的设计充分考虑了不同安装场景的适配性，法兰盘上的多组通孔采用非对称排布，既可以防止安装时出现方向错装，也能在不同的安装空间下选择对应的孔位完成固定，比如在狭窄的阀组集成块上安装时，可以选择靠近阀体主体的孔位打固定螺钉，在较薄的设备面板上安装时，可以选择法兰外缘的孔位搭配螺母完成锁紧，适配不同厚度的安装基面。

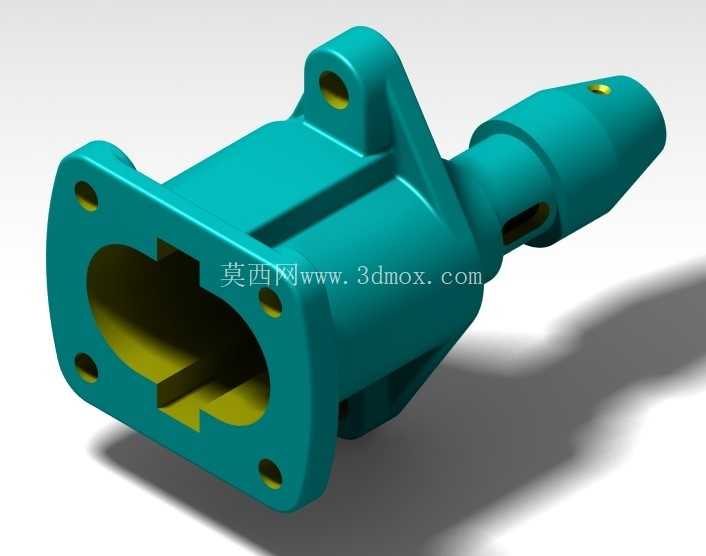

　　阀体前端的伸出段为阀芯导向腔，内部的精密内孔直接和调节阀芯配合，内孔的同轴度公差直接影响阀芯的运动顺畅度，设计时将导向腔和主阀体的安装基准面做了同轴度约束，避免阀芯运动时出现卡滞，导致压力调节失效。阀体侧面的多组通孔分别对应溢流通道、压力反馈通道，不同孔径的通道根据介质流量需求做了差异化设计，压力反馈通道孔径更小，可快速感知下游压力变化，将压力信号传递到调节腔，溢流通道孔径更大，可在压力超限时快速泄放多余介质，保证下游压力稳定。

　　从安装边界来看，阀体主体的圆柱形腔体直径控制在常规同通径减压阀的通用尺寸范围内，可直接替换同规格的常规减压阀阀体，不需要改动原有管路的安装空间，前端伸出段的长度经过核算，既保证了阀芯的导向长度足够，避免阀芯受侧向力出现偏磨，也不会因为伸出过长导致安装时和周边管路、元件产生干涉。法兰盘的厚度经过强度校核，在额定工作压力下不会出现变形，保证安装面的密封性能，避免介质从安装结合面泄漏。整个阀体的外形没有多余的突出结构，所有棱边都做了倒角处理，既避免安装时划伤操作人员，也能减少铸造、机加工过程中的应力集中，提升零件的结构强度。在实际建模过程中，所有安装孔的位置都和通用安装标准做了匹配，法兰盘上的安装孔中心距符合常规阀类元件的安装尺寸规范，介质进出口的连接尺寸也和同通径的管路接头标准匹配，不需要额外制作过渡接头就能完成管路连接。阀体内部的腔体壁厚根据不同位置的承压需求做了差异化设计，介质高压腔位置的壁厚更厚，承受高压介质的长期冲击，低压腔位置的壁厚适当减薄，在保证结构强度的前提下控制零件的整体重量，降低材料成本。
