带安装底座侧通式铸造型减压阀壳体结构

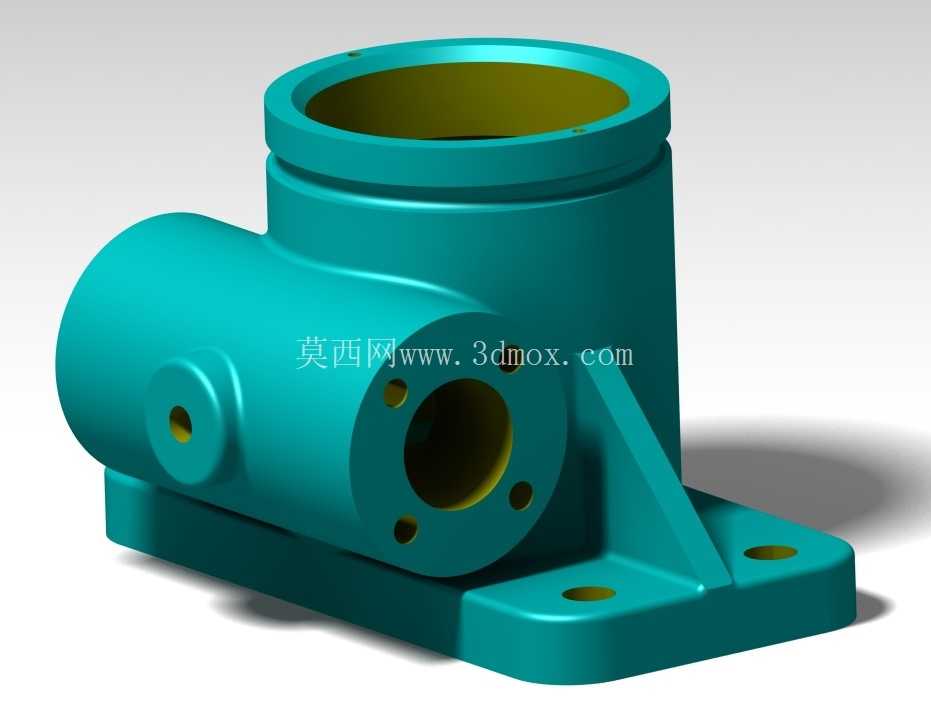

　　在工业流体输送管网、小型工艺装置的压力调节回路里，这类侧通带底座的承压壳体是减压阀的核心承载基体，区别于直通式阀件的同轴布局，侧向开设的介质通路可以适配管路直角转向的布设场景，不用额外加装弯头就能完成垂直方向与水平方向的管路衔接，能有效压缩阀组安装的占用空间，在紧凑型液压站、小型空压站的阀组集成区域，这种结构的适配性优势十分明显。从结构受力角度看，壳体采用一体化铸造成型的设计思路，主体筒段为上下贯通的主腔结构，上端口用于安装调压弹簧、膜片或者活塞类调压组件，加工时需要保证端口的端面平面度与内孔同轴度，确保调压组件装配后不会出现偏载卡滞，同时端口预留的螺纹或者法兰连接位，要匹配标准端盖的安装尺寸，保证承压状态下的密封可靠性。

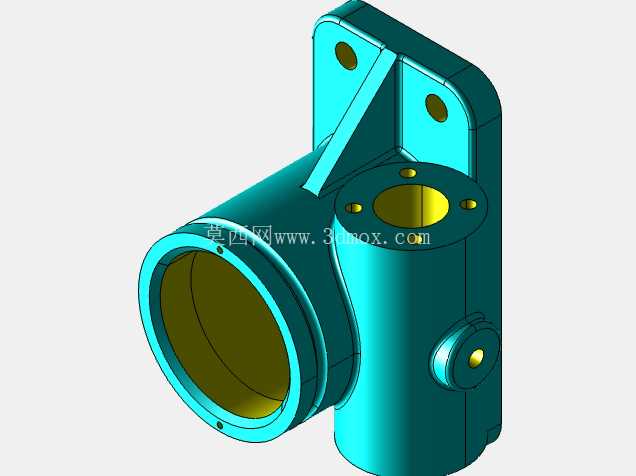

　　侧向伸出的通路口为介质进出的主通道，端口加工有均匀分布的螺栓连接孔，用于对接外部管路法兰，孔位的位置度公差需要控制在合理范围，避免装配时出现螺栓错位、密封垫压合不均导致的泄漏问题，侧通路与主腔的相贯区域做了圆弧过渡处理，既可以降低介质流经时的局部阻力损失，也能避免直角相贯处的应力集中，在长期承压工况下减少裂纹萌生的概率。底部的安装底座采用带两个安装孔的平板式结构，底座与主体筒段之间设置了三角形加强筋，筋板的厚度根据壳体额定承压等级做匹配设计，能够抵消管路振动、介质冲击带来的倾覆力矩，安装孔的中心距需要适配常规阀组安装支架的标准尺寸，安装面的平面度需要经过铣削加工，保证装配后壳体不会出现倾斜，避免内部运动件出现偏磨。

　　侧部的小型凸台结构，用于安装压力检测接口或者控制油路引压口，凸台内的小孔与主腔连通，加工时需要保证孔道的清洁度，避免残留的铸砂、铁屑进入调压腔造成调压失灵。整个壳体的壁厚设计遵循等强度原则，主腔承压段壁厚均匀，相贯处、筋板连接处做局部加厚，既可以控制整体铸件重量，也能保证额定压力下的结构强度，铸件成型后需要经过水压试验验证承压能力，所有密封面需要经过精加工，保证粗糙度满足密封要求。在实际选型适配时，需要注意该壳体的通路通径匹配对应的管路流量需求，安装底座的孔位尺寸要与现场安装支架匹配，侧通路的朝向可以根据现场管路走向调整安装角度，底座的固定螺栓需要加装防松垫圈，抵消管路内介质脉动带来的振动影响。

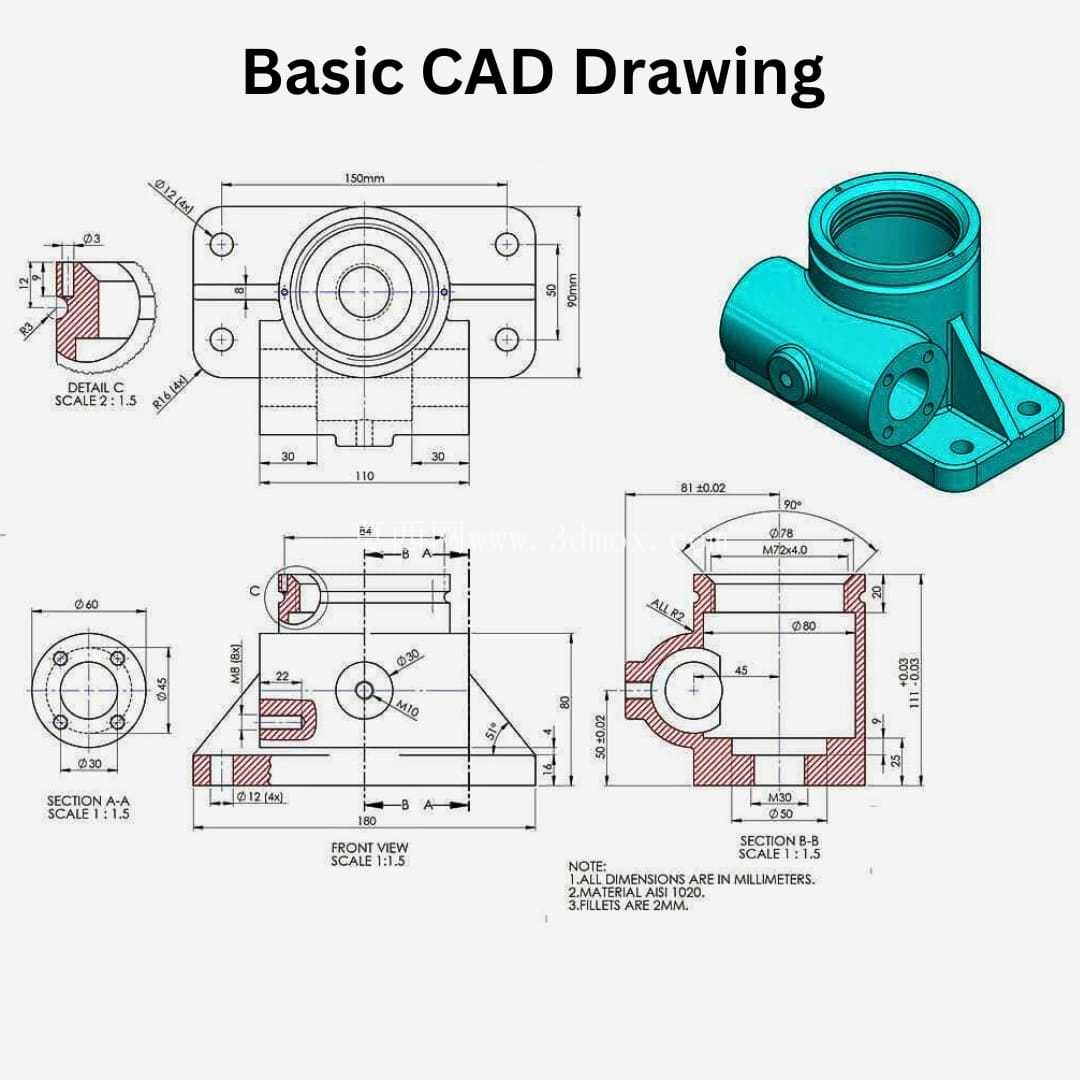

　　这类壳体的内部流道做了顺滑过渡设计，没有明显的滞流区域，可以减少介质内杂质沉积的概率，降低阀件卡堵的故障概率，适合应用在压缩空气、低压液压油、清水等洁净介质的压力调节回路中，在小型气动设备、实验室流体装置、民用供水调压支路中都有广泛的适配场景。建模过程中需要重点关注相贯线的处理、安装孔位的位置度公差、加强筋的拔模角度，铸件的拔模斜度根据铸造工艺要求设置在合理范围，避免脱模时出现拉伤，所有加工面需要预留足够的加工余量，保证后续机加工后尺寸符合设计要求。
