皮带滚筒式双向移载输送设备结构

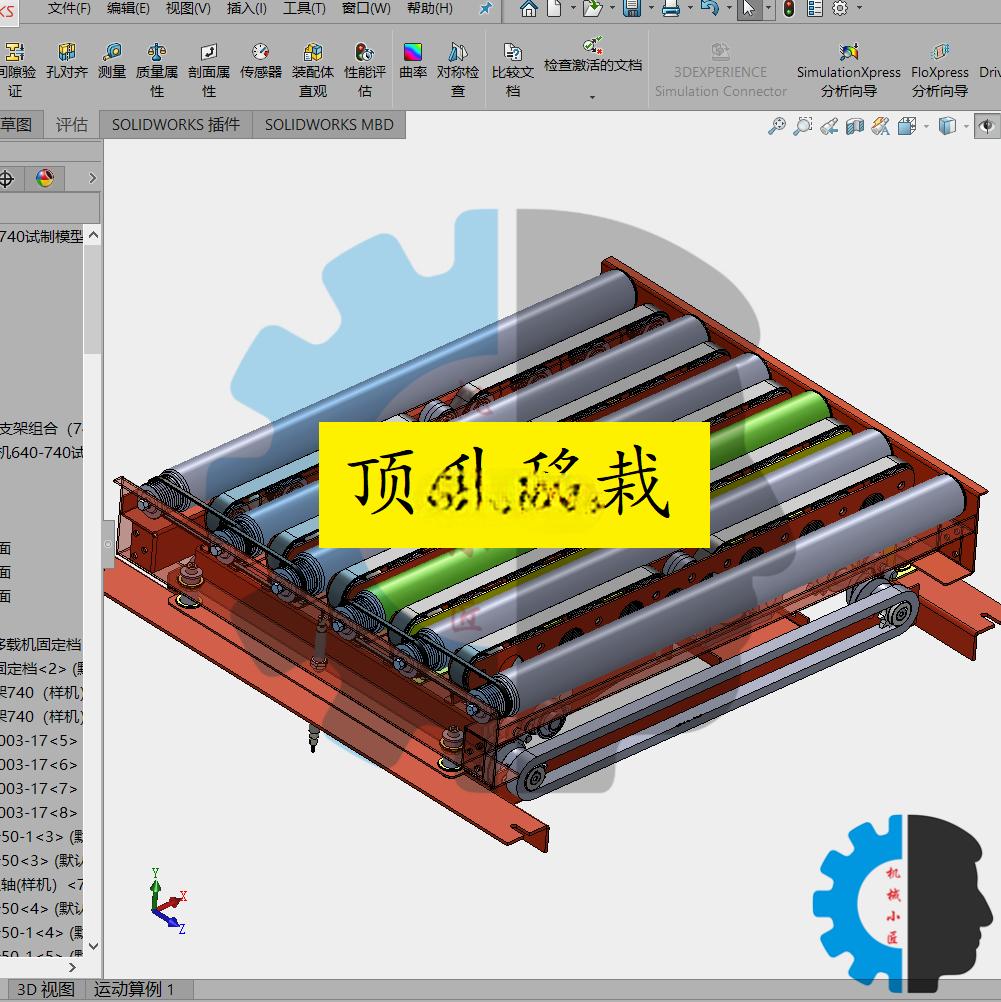

　　在离散制造的自动化产线布局中，不同输送线体之间的工件转序、跨线分流一直是物流输送环节的核心痛点，尤其是针对箱式、托盘类规整载具的双向转运需求，常规的顶升移栽机构往往存在负载适配范围窄、移载行程受限、维护频次高的问题，这款皮带滚筒式双向移载设备，正是针对这类场景做的定向结构优化。从实际落地的工况来看，这类移载机构多嵌入在辊筒输送线的线体间隙中，安装时需要匹配原有线体的辊筒间距，设备整体的安装基面低于主输送线的辊筒上平面15-20mm，避免非工作状态下干涉主输送线的工件通行；当上游线体发来移载信号时，设备的顶升机构先动作，将上部的皮带输送单元抬升25mm左右，让皮带面高出主输送线辊筒面3-5mm，完全承接住工件载荷后，再根据分流方向启动对应侧的皮带驱动，完成工件向垂直方向支线的转运，移载动作完成后顶升机构回落，整个单元复位到主输送线平面以下，不影响主线的正常输送。

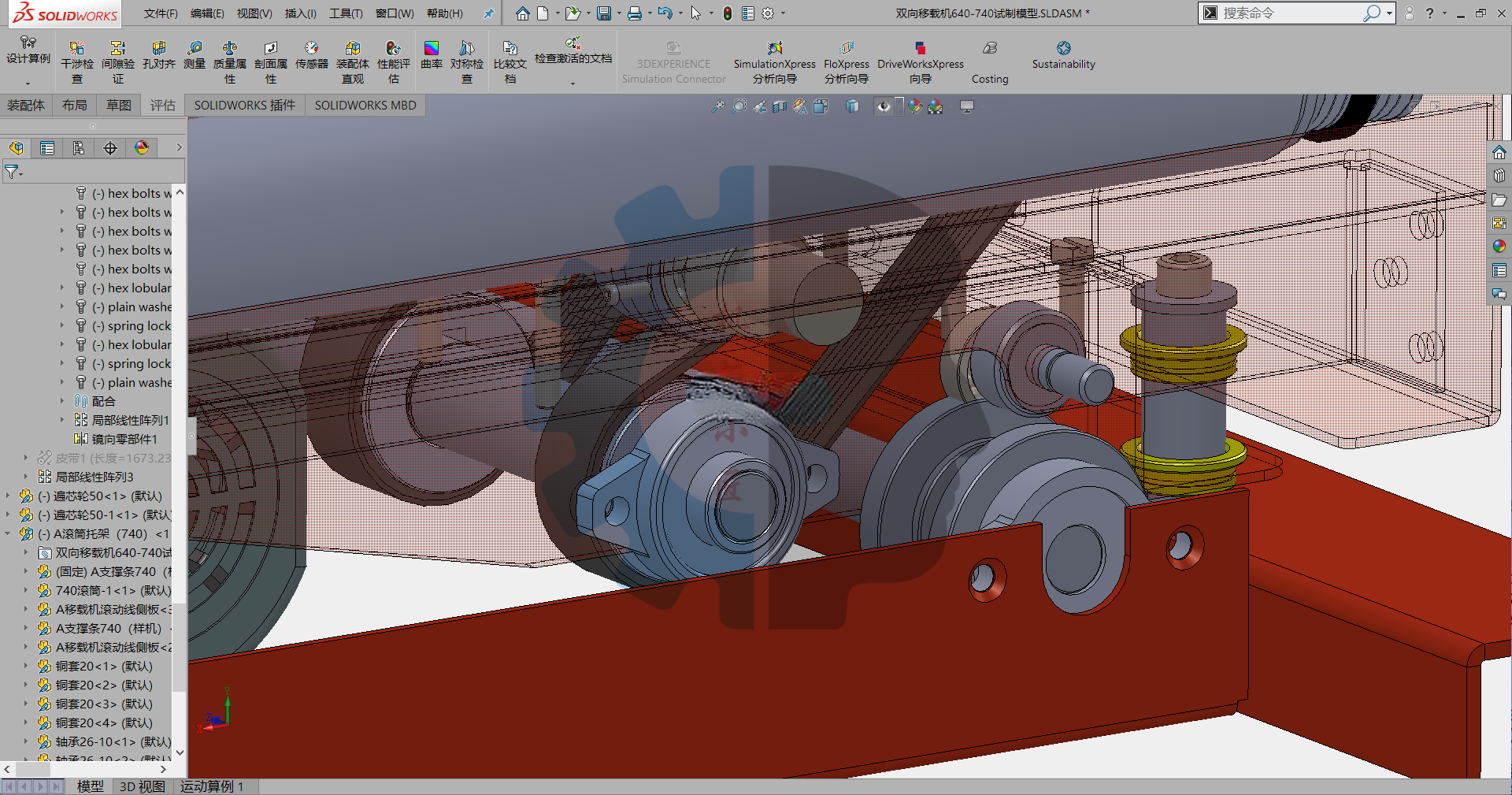

　　从结构设计的逻辑来看，这套设备没有采用传统的单皮带顶升结构，而是将多组平行的窄皮带嵌装在滚筒间隙之间，既保留了滚筒输送的大负载承载能力，又兼顾了皮带输送的平稳性，不会像纯顶升移载台那样因为接触面积小导致托盘底部划伤；牵引部分采用链条传动布局，将驱动电机布置在设备侧端的安装位，避免电机本体突出线体侧边占用通道空间，传动链的张紧结构设计在侧端的可调安装座上，日常维护时不需要拆解主体框架，只需要调整张紧螺栓就能完成链条松紧度校准，大幅降低产线运维的停机时间。

　　设备的承载框架采用型钢焊接后整体加工的工艺，安装基准面的平面度控制在0.2mm/m以内，保证顶升动作时各个点位的抬升高度一致，不会出现工件倾斜、卡滞的问题；上部的输送滚筒做了动平衡校准，线速度可以和上下游线体做匹配调速，避免移载时因为速度差导致工件移位、磕碰。在安装边界的适配性上，这款移载单元的宽度可以根据主输送线的内宽做模块化调整，长度方向适配常规的400-1200mm标准托盘，顶升行程预留了10mm的调节余量，可以兼容不同直径的主输送辊筒，不需要对原有线体做大规模改造就能直接嵌入安装，非常适合旧产线的自动化升级改造场景。

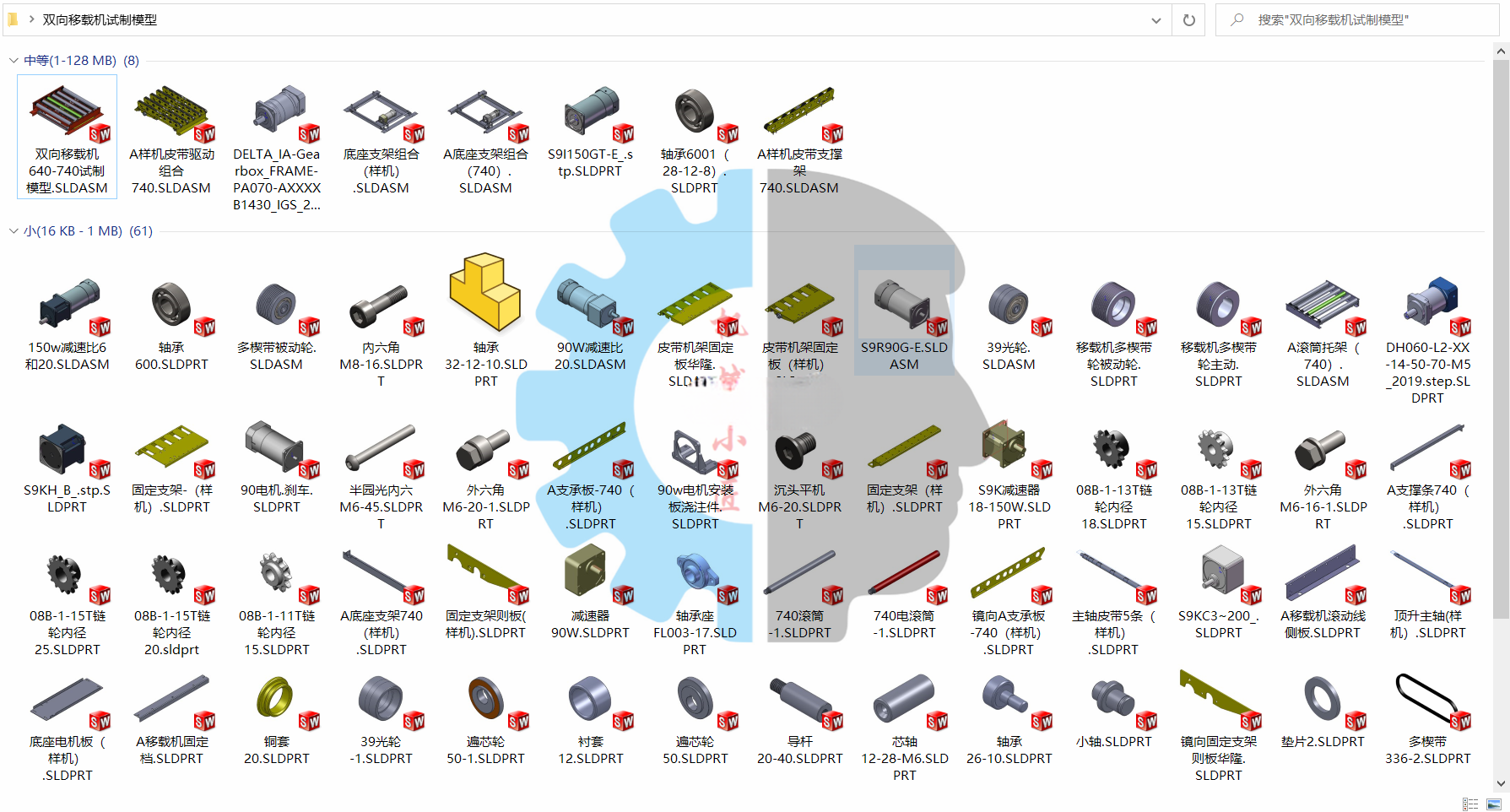

　　从功能特性来看，双向移载的设计让单台设备就能完成两个垂直方向的工件分流，相比传统的单向移载机构，能减少近一半的设备投入成本，同时设备的驱动部分采用分体式布局，顶升驱动和输送驱动独立控制，可以根据实际的工件重量、移载节拍调整动作速度，针对轻载小件可以提高节拍满足高速产线需求，针对重载托盘可以降低动作速度保证运行平稳。在实际的产线应用中，这类设备常被用在电商仓储的分拣线、家电装配的部装线、汽车零部件的机加工输送线中，尤其是在多线交汇的节点位置，相比摆轮分拣机，它的承载能力更强，适合输送重量较大的机加工工件；相比顶升移载机，它的移载过程更平稳，不会出现工件顶升时的滑落风险。设计时还考虑了长期运行的磨损问题，皮带的托板采用耐磨高分子材料制作，减少皮带运行时的摩擦阻力，同时降低运行噪音；滚筒两端的轴承采用密封式结构，适配车间内多粉尘、少量切削液的工况，延长轴承的更换周期。整个设备的结构没有复杂的定制化零件，大部分零部件都采用行业通用的标准件，在做三维建模时可以直接拆分出各个加工件的尺寸参数，方便设计人员根据自身的线体需求做参数化调整，不需要从零开始搭建结构，能大幅缩短非标输送设备的设计周期。
