减压阀内部支撑导向结构件

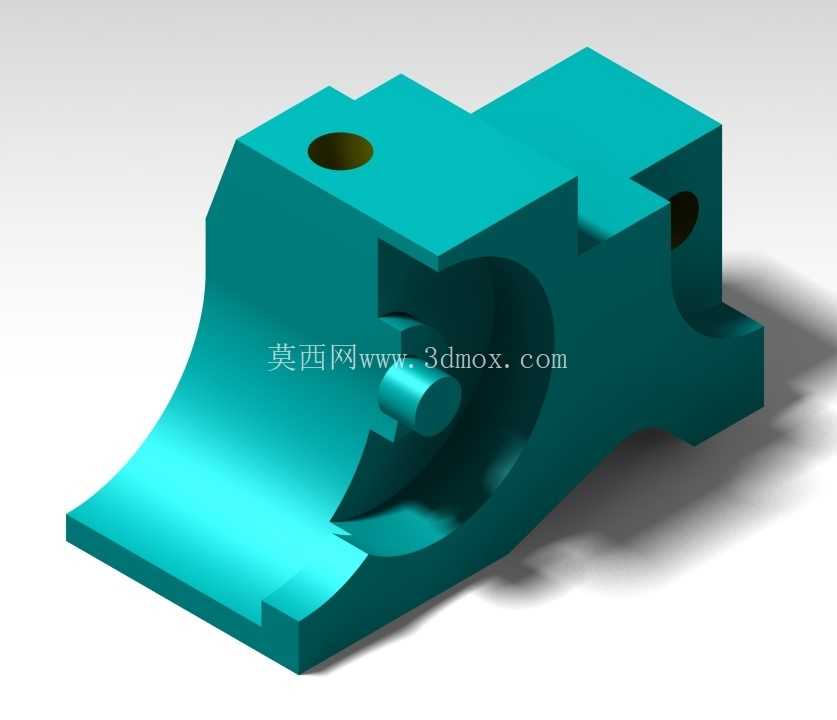

　　该结构件属于减压阀内部的核心支撑导向组件，在流体压力调控管路系统中承担着阀芯运动导向、内部流道支撑、腔体密封配合的多重作用，常见于工业给排水、气动控制回路、液压动力系统的压力调节单元中，是保障减压阀输出压力稳定、阀芯动作无卡滞的关键承载零件。从结构设计来看，零件主体采用一体化铸造成型后做精加工处理，整体轮廓适配减压阀阀腔的弧形内壁，曲面部分与阀腔内壁紧密贴合，既可以作为内部流道的导流面，减少流体经过调压区域时的紊流与压损，也能承担阀腔内部的介质压力载荷，避免腔体在高压工况下出现形变。

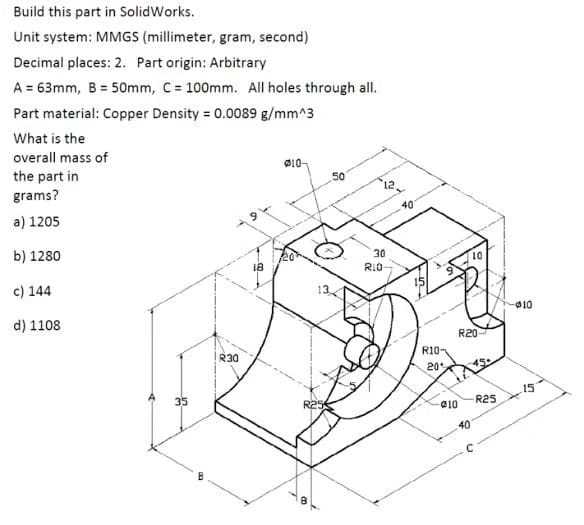

　　零件上开设的两处同轴通孔，一处用于穿装阀芯导向轴，孔位公差严格控制在H7级，保障阀芯往复运动时的同轴度，避免长期动作后出现偏磨导致的压力泄漏；另一处垂直方向的螺纹孔用于安装调压预紧组件的定位销，孔口做了倒角沉台处理，避免装配时螺纹咬合出现铁屑残留，影响介质清洁度。零件中部的弧形凹槽是阀芯的运动让位空间，凹槽内壁的圆弧曲率与阀芯端部的密封面曲率完全匹配，当阀芯处于闭合调压状态时，该凹槽可以为阀芯提供行程限位，避免调压弹簧过度压缩出现塑性形变。

　　从安装边界来看，零件底部的平直安装面设置了两个定位凸台，对应阀腔内部的定位卡槽，装配时无需额外调整即可快速定位，安装面的平面度控制在0.02mm以内，保障与阀腔台阶面贴合后无介质窜流间隙；零件侧面的弧形凸缘与阀腔内壁的环形槽配合，装入后通过卡簧即可完成轴向固定，无需额外焊接或螺栓紧固，大幅提升了装配效率，也降低了后期维护的拆解难度。在实际工况适配性上，该结构件的壁厚经过有限元应力校核，在1.6倍公称压力的过载工况下，最大应力集中点出现在导向孔与主体的衔接位置，应力值远低于所选铸铜材质的屈服强度，可长期在0-1.0MPa的流体压力区间稳定工作，适配水、压缩空气、低粘度液压油等多种介质。

　　设计过程中特意将流道接触的曲面部分做了圆角过渡处理，没有尖锐棱角，既可以减少流体冲蚀造成的零件磨损，也能避免应力集中导致的零件开裂，同时曲面的粗糙度控制在Ra1.6，减少介质中的杂质附着，降低长期使用后的流道堵塞风险。零件上的导向孔内部预留了润滑脂存储槽，在出厂装配时填充耐介质润滑脂后，可保障阀芯全行程动作30万次以上无卡滞，满足工业减压阀的长寿命使用要求。
