减压阀配套回程滚轮支撑构件

　　在工业流体控制管路系统中，减压阀作为核心压力调节元件，其内部回程机构的运行稳定性直接决定阀件的压力控制精度与长期运行可靠性，本次涉及的回程滚轮支撑构件，正是减压阀回程驱动模块中的关键承载零件。从实际工况适配角度出发，该构件主要承担回程滚轮的定位支撑、动作导向以及载荷传递作用，当减压阀完成压力调节动作后，阀杆驱动的回程滚轮会沿该构件的支撑工作面完成复位滚动，将阀杆的直线往复动作转化为平稳的低摩擦滚动接触，避免滑动摩擦带来的零件磨损、卡滞问题，保障减压阀在频繁调压工况下的动作一致性。

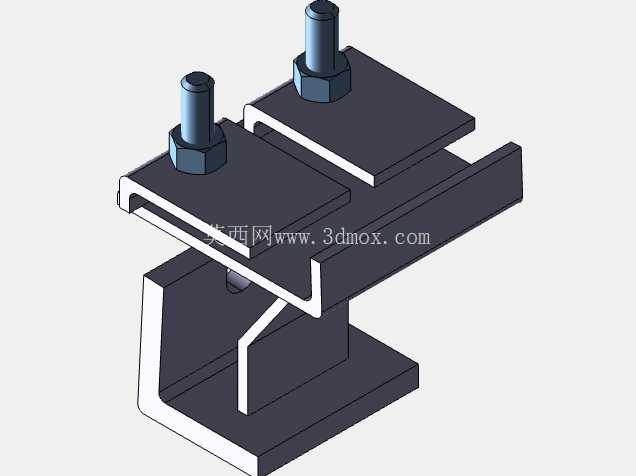

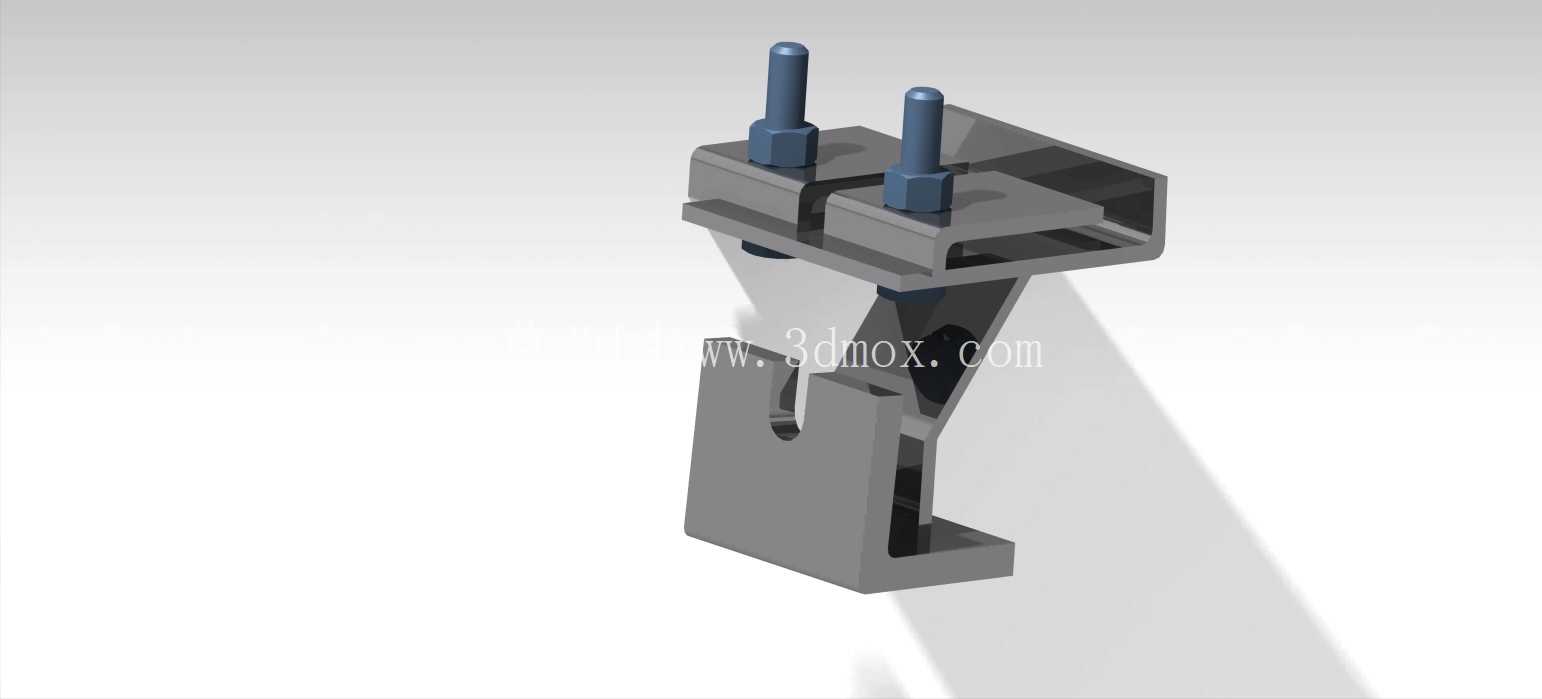

　　设计层面，该构件采用C型折弯主体搭配双螺栓锁紧的安装结构，主体支撑面采用等厚板材折弯成型，折弯圆角经过工艺优化，既避免应力集中导致的长期载荷下开裂问题，也能为滚轮提供连续平整的滚动接触面；上方设置的两块平行安装压板，通过配套的六角头螺栓与主体结构锁紧，可适配不同厚度的安装基座，安装时无需额外加工复杂的定位槽，仅需将C型主体卡接在对应安装导轨或基座翼缘上，拧紧螺栓即可完成固定，安装容错率较高，能够适配现场安装时的小幅尺寸偏差。

　　从安装边界与尺寸适配来看，该构件的C型开口尺寸严格匹配常规减压阀内部安装导轨的标准翼缘厚度，安装后整体突出安装基面的高度经过精准核算，既保证滚轮滚动行程完全覆盖阀杆的回程位移量，也不会与阀体内的其他运动构件发生运动干涉；两个锁紧螺栓的中心距按照通用机械安装孔距规范设计，可兼容同系列不同通径减压阀的安装孔位，无需针对不同阀型重新设计安装点位。构件的滚轮安装位预留了足够的销轴装配空间，可适配标准规格的圆柱滚轮，滚轮装配后与支撑面的接触线保持水平，滚动过程中不会出现偏载、啃边的问题。

　　在功能特性上，该支撑构件的受力路径经过优化，阀杆回程时施加在滚轮上的垂直载荷，会通过滚轮传递到主体支撑面，再经C型折弯结构分散到两侧的安装翼缘，最终由锁紧螺栓传递到阀体基座上，整体受力均匀，无明显的应力集中薄弱点；双螺栓锁紧的结构设计可避免设备运行过程中因管路振动导致的构件松动，即使在长期带压运行的工况下，也能保持稳定的支撑精度。构件的所有棱边均做了倒角处理，既避免装配过程中划伤操作人员，也不会在装配时刮伤其他密封元件或配合零件。

　　从实际应用场景来看，该类支撑构件不仅可用于常规工业管路减压阀的回程机构，也可适配其他需要直线往复动作复位的阀门类产品，比如节流阀、调压阀的内部回程模块，在需要低摩擦滚动支撑的工装夹具、自动化输送挡停机构中，也可通过小幅调整尺寸后适配使用。建模过程中严格遵循机械设计的公差配合规范，折弯件的展开尺寸按照板材折弯系数精准计算，螺栓装配位置预留了标准的扳手操作空间，后续生产加工时可直接按照三维模型导出的工程图进行下料、折弯、钻孔工序，无需二次调整尺寸，装配时也不会出现孔位错位、装配干涉的问题。
