内花键传动连接套筒结构设计

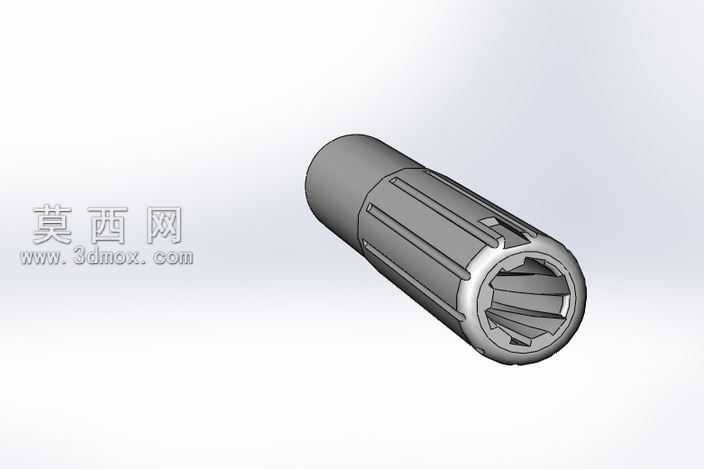

该模型采用SolidWorks进行全参数化建模，整体为同轴类回转体结构，建模过程以旋转凸台命令生成主体基体，再通过拉伸切除命令加工外表面的轴向防滑槽与内孔的渐开线花键齿形，所有齿形参数均按照标准传动件公差规范设定，保证齿面啮合精度。模型外圆分为两段不同直径的圆柱段，过渡处采用圆角处理消除应力集中，外表面均匀分布的轴向凹槽既可以减轻构件整体重量，也能在装配时提供夹持定位面，方便安装施力。内孔花键采用等距阵列齿形的方式生成，每个齿的齿顶、齿根都做了微小倒角，避免装配时出现卡滞、刮伤配合轴表面的问题。渲染阶段采用金属哑光材质，模拟45号钢调质处理后的表面质感，添加环境光遮蔽效果突出内外结构的轮廓层次，通过半侧打光清晰展现内花键的齿形排布与外槽的结构细节。设计过程中重点考量了传动扭矩的承载需求，花键的齿数、齿高参数经过受力校核，套筒的壁厚满足常规工况下的抗扭强度要求，同时兼顾了加工工艺性，外槽结构可通过铣削一次成型，内花键可采用拉削工艺批量加工，整体结构无复杂异形曲面，加工难度低、装配便捷，适用于中小扭矩的轴间传动连接场景，可直接用于机械传动系统的装配模拟、工程出图以及加工工艺的前期验证。
