圆型多层旋转分拣输送设备结构

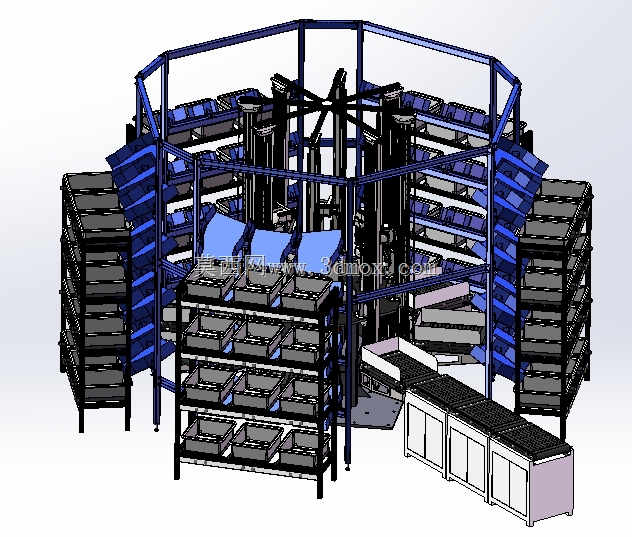

　　该套设备围绕电商包裹、制造业小件物料以及农产品分级分选场景展开，整体采用环形多层布置思路，把暂存、分流、输送和出料集中在同一回转区域内完成。现场布局时，设备中心为回转支承与立柱框架，外圈布置多层承载托盘和导向轨道，前端接入主线体来料，后端通过横向输送段把已分拣对象导入指定格口或下游缓存区。与直线交叉带分拣方案相比，这种圆形多层结构更适合厂房平面受限、格口数量较多但单格口吞吐量中等的场合，能够在较小占地范围内形成较多暂存位。

　　从实际用途看，设备并不依赖人工逐个判断流向，而是由上位系统读取物料信息后，控制相应层位、导向轮和出料机构动作。包裹或料箱进入旋转区域后，随托盘或输送面到达目标位置，导向轮改变运动方向，使物料从环形路径切换到横向输送线；在制造业配送中心，可用于零部件料盒、工单物料、成品箱的分类暂存；在农产品处理线上，可按品级、规格或包装批次将物料导入不同收集位。由于层间采用立体堆叠，设备对地面面积的利用明显高于单层环线，适合在既有车间内改造布置。

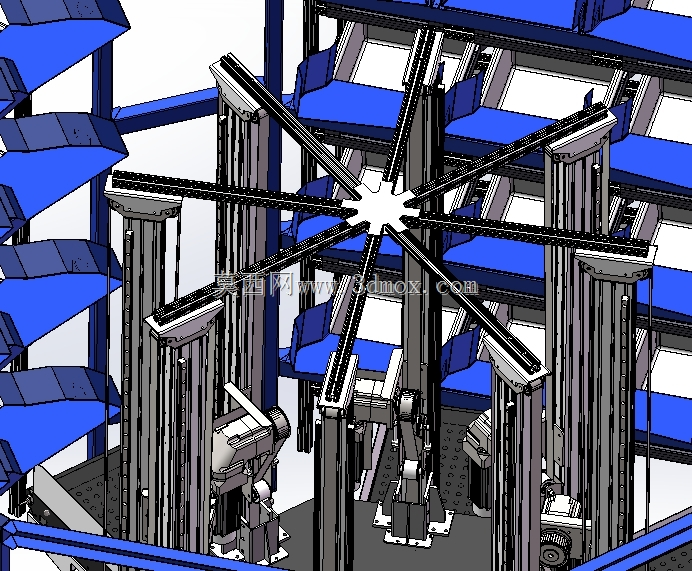

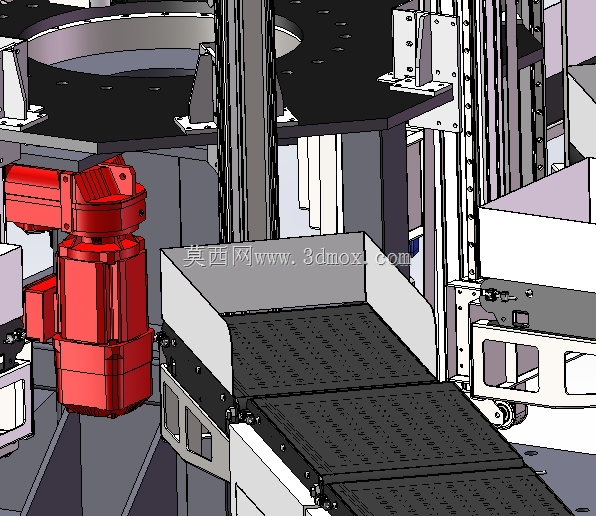

　　结构设计上，外围框架以型材和焊接支撑组合成型，立柱承担层架、导轨和护网的主要载荷，环形梁用于控制各层回转半径和安装基准。多层托盘沿圆周分布，托盘下方设置承托滚轮和定位件，既保证运转过程中的支撑刚度，也便于单件拆换。中心区域布置驱动、张紧和回转导向部件，周边预留检修通道，使维护人员可以从内侧或外侧接近关键传动点。输送部分采用分段模块化设计，入口段、环形承载段和出料段之间通过高度一致的过渡板衔接，避免小件、软包裹在交接位置卡滞。

　　设计时需要重点控制环形轨道的同轴度和层间水平度。若轨道圆度偏差过大，托盘在高速通过时会产生周期性冲击；若层间高差控制不严，物料在分流瞬间容易出现偏摆。因此建模过程中应先建立中心回转轴线、外圈基准圆和各层标高骨架，再向框架、梁、护网、输送段逐件展开。导向轮组的摆角、轮距和压持高度要结合物料底面尺寸校核，过小物料可能无法稳定接触轮面，过大箱体则需要预留转向间隙。对于快递袋、软包和浅盘料盒，还应在分流口增加挡边或导向板，防止物料在离心趋势下贴偏。

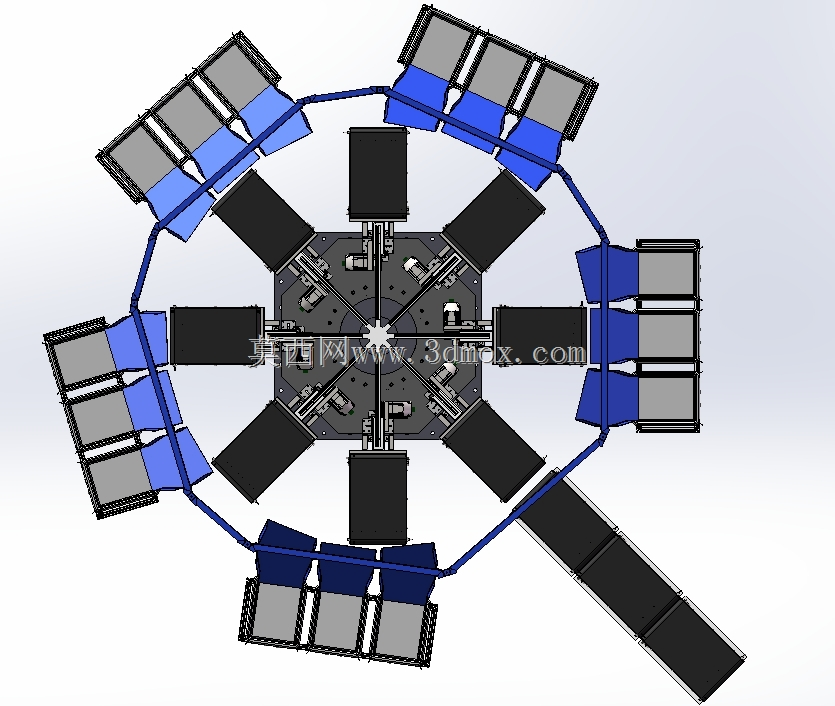

　　外形边界方面，设备主体呈多边形近似圆形布置，最大外轮廓由外圈护网和出料支线决定，安装前需确认顶部驱动、立柱底座和侧向输送段的检修空间。底座应落在平整地坪上，并按设备满载工况校核局部承载；多层料架同时上料时，中心框架和外圈支腿会承受较大的偏心载荷，地脚布置不能只按空机重量估算。线体接入端要与上游输送带保持同高，出料端则需根据格口车、缓存仓或人工收集台调整高度。电气控制箱、气动元件和传感器线缆可沿立柱与环形梁内侧敷设，既减少外露，也能避免与运动托盘干涉。

　　从建模和选型角度看，该结构适合继续细化为三个层级：总体布局层用于确认厂房占地、物流路径和人机通道；部件层用于划分回转框架、托盘组件、导向轮模块、输送段和护网；零件层则落实型材截长、连接板、滚轮支座、紧固件和可调脚杯。工程评审时应特别关注运动包络，托盘满载旋转时与固定护网、出料摆轮、检修门之间均需保留安全间隙；同时对易磨损的滚轮、导向条和输送带预留更换空间。整体方案强调紧凑立体缓存与连续分流能力，适用于需要多格口、多品类、中等节拍分拣的自动化物流场景。
