汽车天窗框架上线装配工位机械结构

　　该工位结构面向汽车天窗总成装配线中的框架上线环节，主要承担天窗框架从线边暂存或上料位置进入主线工装后的定位、托举、辅助牵引与姿态保持任务。在整线布局中，它不是独立完成全部装配的单机设备，而是千万级天窗装配线上的前段关键工位，负责把框架以稳定、可重复的方式送入后续锁附、涂胶、检测或合装工序。工位的核心价值在于降低人工搬运框架时的姿态偏差，使框架在进入夹具前具备明确的机械基准，从而减少后续工装反复调整和人工对位时间。

　　从现场使用逻辑看，天窗框架属于尺寸跨度较大、刚性分布不均的零部件，搬运过程中若仅依靠普通托架，容易出现局部下垂、侧向偏摆或支撑点不稳定的问题。该结构采用框架式立柱与横梁组合，形成较高的纵向支撑边界，顶部布置电葫芦及相关牵引件，可配合吊具完成框架的提升、移送和下放。拉索筒用于收纳和导向牵引索具，使升降动作的走线更清晰，避免索具在设备内部摆动、缠绕或与工件发生干涉。对于需要频繁上下件的装配工位，这种布置比单纯人工抬装更利于控制节拍，也便于与线体物流路径衔接。

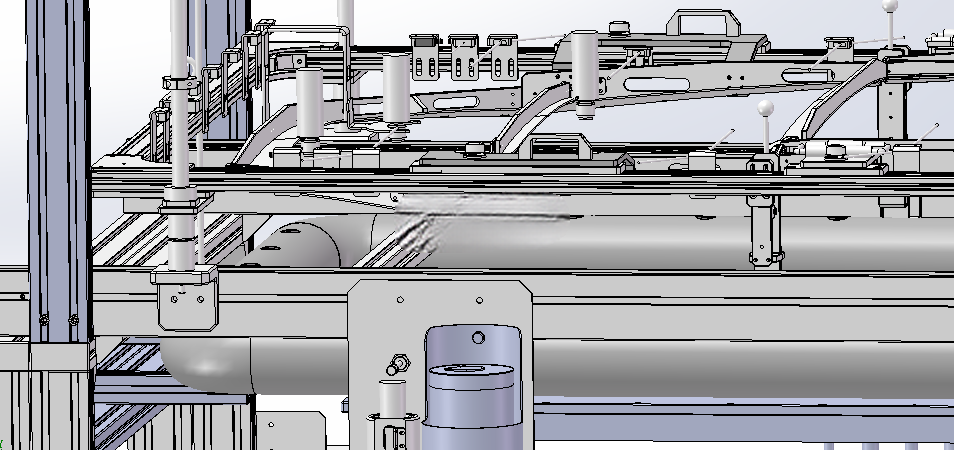

　　气缸顶升机构承担工件到位后的高度补偿和支撑动作。工程设计中，顶升点并不随意布置，而是结合天窗框架的横梁、加强区和后续定位面进行选择，尽量让支撑力作用在刚度较高的位置，避免薄板或弱刚性区域受集中力后产生变形。顶升气缸的动作顺序通常与框架到位检测、仿形定位块贴合以及人工确认相互配合：框架先进入大致位置，顶升机构将其托至作业高度，随后仿形定位工装限制前后、左右及旋转自由度，使工件在装配过程中保持稳定。抽气管道的设置则服务于工位周边的作业环境，可对接除尘或抽排系统，用于带走上线、清洁或辅助装配过程中产生的杂质、气体或浮尘，使工位在连续生产中保持更可控的操作条件。

　　仿形定位工装是该工位保证一致性的重要部分。它不是通用平板支撑，而是围绕天窗框架的外形轮廓、定位孔和边缘结构进行适配，通过与工件外形相匹配的限位面建立定位关系。设计时需要兼顾定位可靠性和取放便利性：限位过紧会导致框架下放卡滞，操作人员需要反复撬动工件；限位过松则会使框架在顶升或牵引时产生位移，影响后续机械手或自动锁附机构的坐标精度。因此，仿形块通常采用分段布置，在关键基准区设置硬限位，在避让区留出足够间隙，使工件能够顺着导入斜面自然落位。

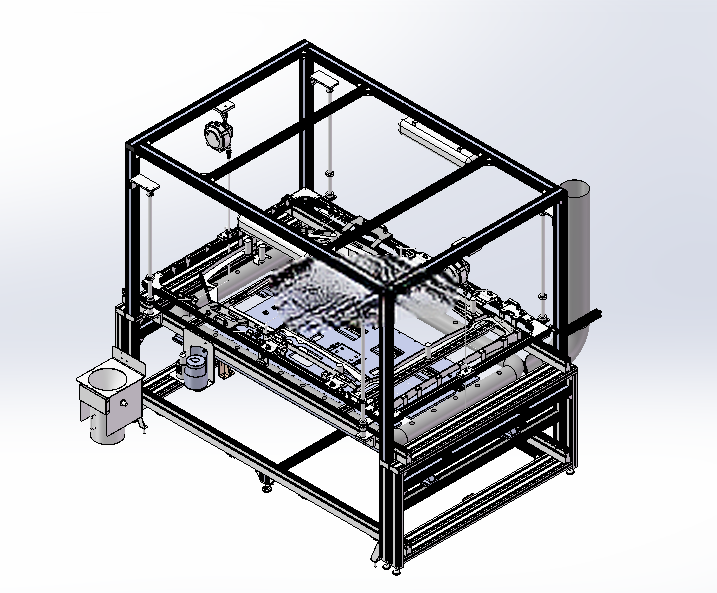

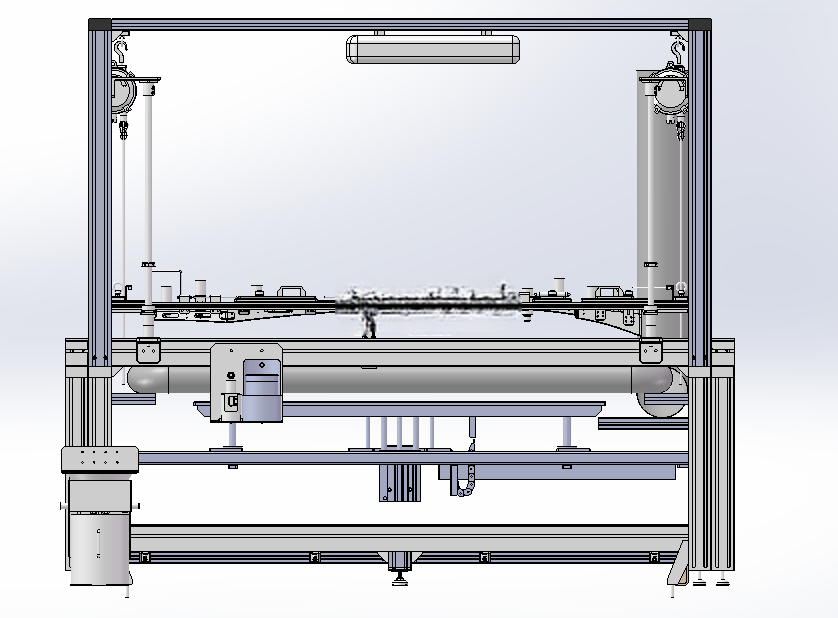

　　结构外形上，设备主体由立式框架、横向承载梁、顶升组件、葫芦安装位、管道支架和底部工装平台组成。立柱间距需要覆盖天窗框架的最大宽度，并在两侧预留人员操作、吊具摆动和维护空间；横梁高度既要满足电葫芦起吊行程，也要考虑厂房净高、上方管线和线体安全距离。底部平台与工装安装面应保持足够的平面度和连接刚度，顶升机构安装座需承受周期性载荷，通常会通过加强筋或加厚安装板来降低反复动作后的松动风险。对于整线集成而言，该工位的占地边界不能只看设备本体，还应把框架上料路径、葫芦吊具运行范围、气缸顶升伸出区域、抽气管道检修空间以及人员上下件站位一并纳入。

　　在建模和结构评审时，需要重点检查几类干涉：一是吊具带着框架上升时，工件边缘与横梁、管道、传感器支架之间的安全间隙；二是气缸顶升到位后，框架底面与仿形定位块、输送线托盘或随行夹具之间的衔接关系；三是拉索在最高、最低及偏置工况下的走向，防止索具与锐利边缘摩擦；四是维护人员更换气缸、清理定位块或检修葫芦时，是否有足够的拆装空间。该结构整体偏向实用型产线工装，没有复杂的装饰性设计，各机构围绕框架上线这一明确工序展开，强调承载、导向、定位和维护便利性。

　　对于从事自动化产线设计的人员来说，这类工位的建模重点不在单件外观，而在动作空间和工序关系。框架从吊装进入、下降落位、气缸托举、仿形定位到转入下一工位，每一步都要在三维环境中验证工件姿态和机构行程。通过完整表达立柱、横梁、顶升缸、葫芦、拉索筒、抽气管道及定位工装的相对位置，可以为方案评审、加工出图、气路配置、现场安装和后期节拍优化提供直接依据。
