小松PC1250挖掘机铲斗结构设计

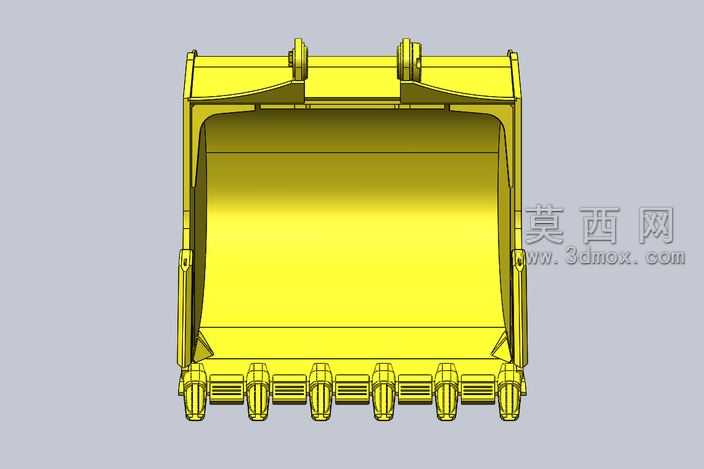

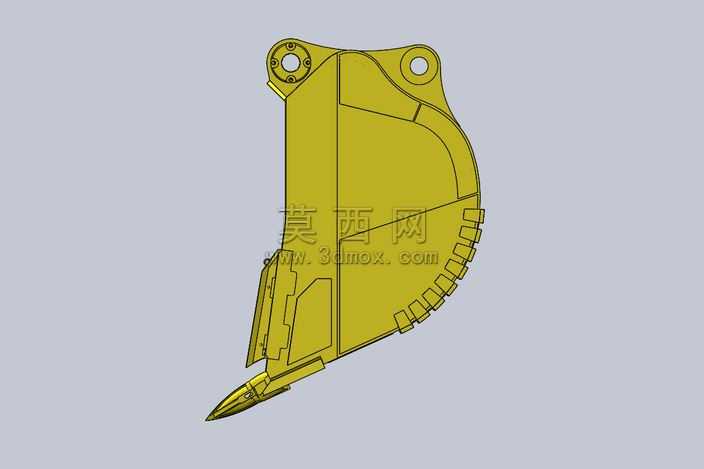

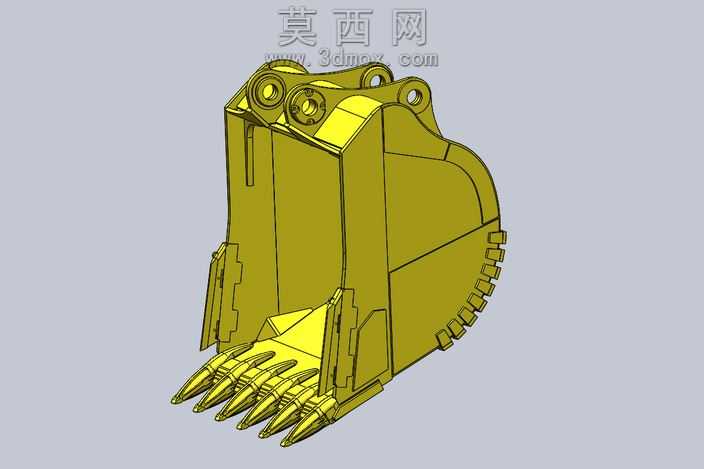

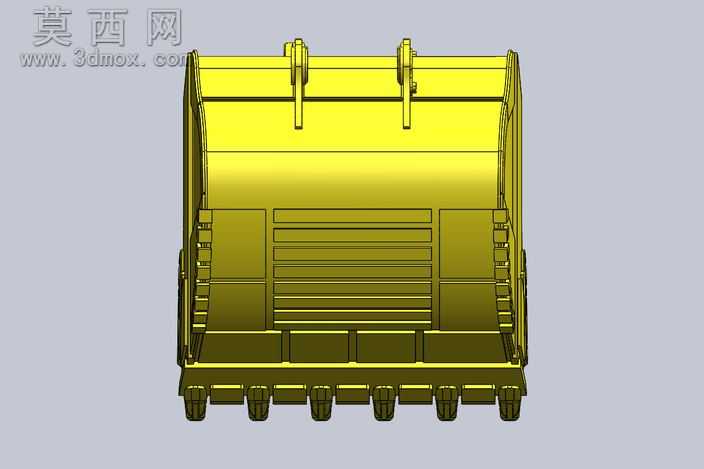

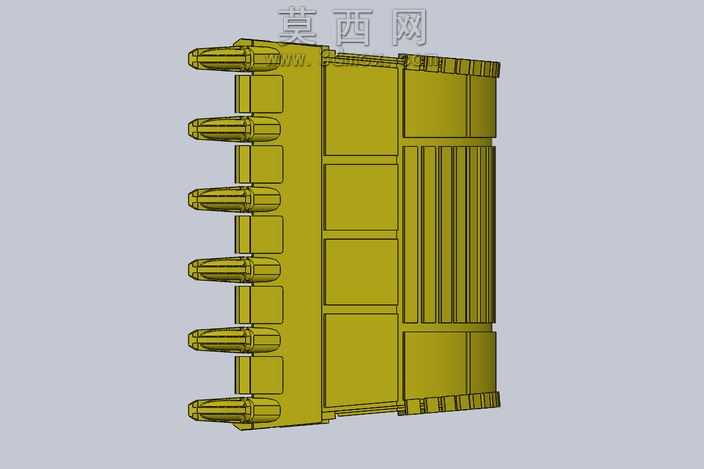

本作品为小松PC1250型大型挖掘机配套铲斗的三维参数化建模成果，建模过程严格参照该型号挖掘机原厂铲斗的实际工程尺寸与结构规范完成，整体采用自底向上的建模逻辑，先拆分铲斗的各个功能结构模块分别建模，再完成整体装配约束，保证各部件的配合精度符合实际工程要求。建模阶段首先完成铲斗主弧板的曲面构建，通过多段曲率连续的曲线拟合铲斗的装载弧面，保证铲斗在挖掘作业时的物料导入流畅度，同时降低铲装阻力；斗唇部分采用加厚的高强度结构设计，斗齿座与斗唇采用一体化的布尔合并建模，保证斗齿安装位的结构强度，斗齿按照等距排布规则完成阵列，每个斗齿的安装卡槽都做了倒角与应力释放结构处理，避免作业过程中应力集中导致的结构开裂。铲斗两侧的侧刃板做了加厚与加强筋设计，侧部的防护条采用分段式建模，既保证侧部结构的抗磨损性能，也兼顾整体的重量控制；铲斗背部的加强筋采用纵横交错的排布方式，通过参数化阵列完成筋板的布局，每道筋板的厚度、高度都经过受力模拟优化，在保证铲斗整体抗冲击、抗形变能力的前提下，尽可能降低不必要的结构重量。材质渲染阶段，铲斗主体采用高强度耐磨合金钢的金属材质，调整金属粗糙度、反光度参数还原真实工程机械金属件的哑光耐磨质感，斗齿部分做了差异化的材质处理，模拟斗齿作业过程中的磨损质感，整体渲染采用柔和的工业展示光源，多角度呈现铲斗的结构细节，清晰展示各个加强结构、安装位的布局。设计思路上围绕大型矿山重载作业的需求，针对岩石、硬土的铲装工况优化结构，铲斗的斗容参数匹配PC1250挖掘机的作业载荷，上部的铰接耳板做了加厚与轴套位的强化设计，保证与挖掘机斗杆、连杆的连接强度，铰接孔的同轴度在建模过程中做了严格的约束控制，避免装配后出现干涉问题。整体模型结构完整，各个细节都还原了真实铲斗的工程特征，可用于工程机械结构教学、挖掘机配件的设计参考、作业工况模拟等场景。
